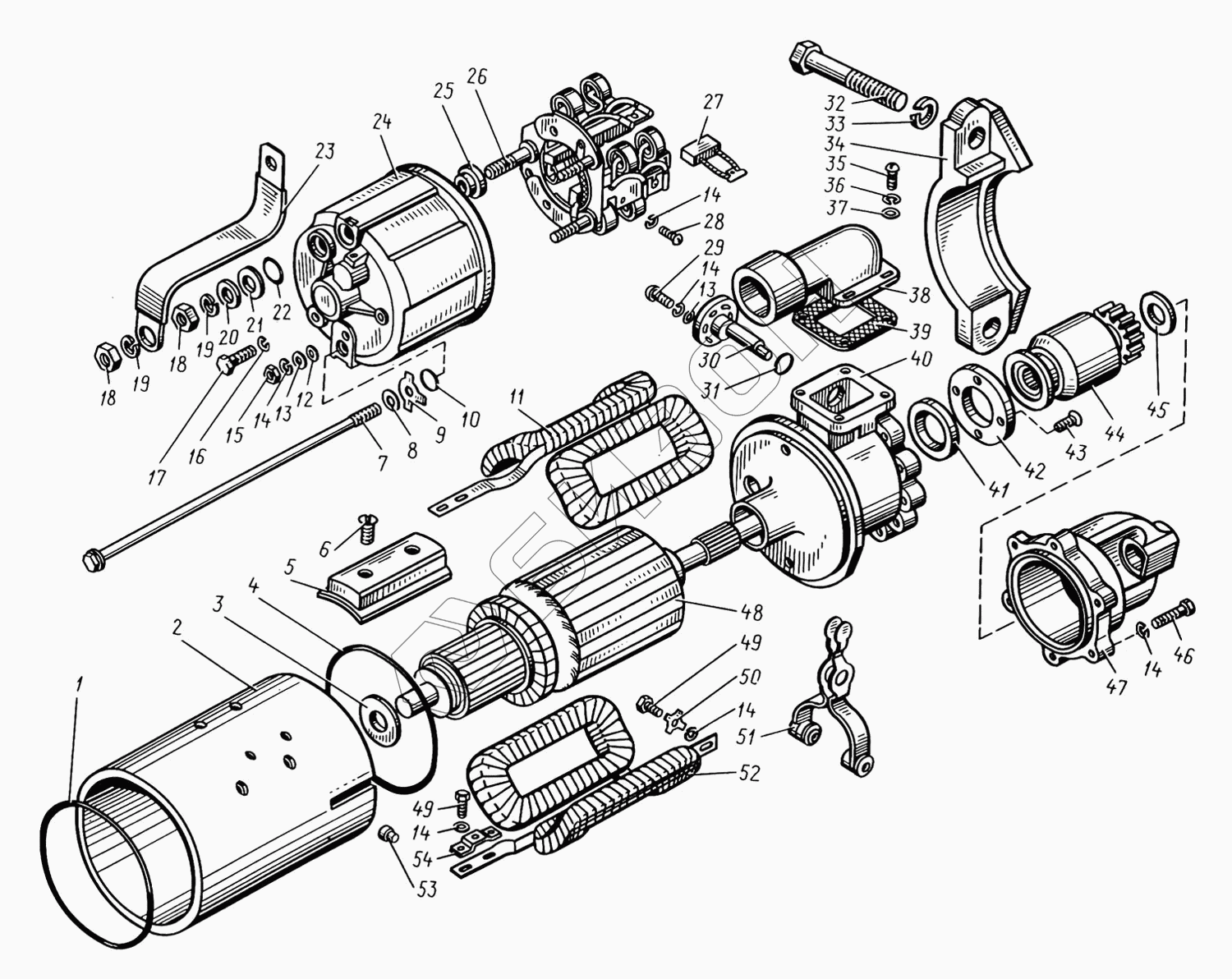

Графический каталог запасных частей к технике: ТМЗ-85226.10. Стартер
2502.3708-50
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2502.3708-50 | 2502.3708-50 | Стартер в сборе |
Загрузка ...
|
|
| 1 | СТ103А-3708 338 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 25.3708 101 | Корпус стартера |
Загрузка ...
|
|
| 3 | МХ-0523 | Шайба |
Загрузка ...
|
|
| 4 | СТ103А-3708 046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | СТ103-3708 012 | Полюс |
Загрузка ...
|
|
| 6 | ХI-II-58 | Винт |
Загрузка ...
|
|
| 7 | СТ103-3708 003 | Шпилька стяжная |
Загрузка ...
|
|
| 8 | МХ-0142 | Шайба |
Загрузка ...
|
|
| 9 | МХ-0954 | Шайба замковая |
Загрузка ...
|
|
| 10 | СТ103А-3708 045 | Шайба уплотнительная |
Загрузка ...
|
|
| 11 | СТ103-3708 150 | Катушка (в сборе) |
Загрузка ...
|
|
| 12 | 25.3708 005 | Шайба уплотнительная |
Загрузка ...
|
|
| 13 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 14 | Х-1482 | Шайба |
Загрузка ...
|
|
| 15 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 16 | 45 9816 8046 | Шайба |
Загрузка ...
|
|
| 17 | М8х1х20 | Болт |
Загрузка ...
|
|
| 18 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 19 | 7Х-4289 | Шайба |
Загрузка ...
|
|
| 20 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 21 | МХ-0037 | Шайба |
Загрузка ...
|
|
| 22 | СТ103А-3708 339 | Шайба уплотнительная |
Загрузка ...
|
|
| 23 | СТ103-3708 030 | Шина соединительная |
Загрузка ...
|
|
| 24 | 25.3708 301 | Крышка коллектора |
Загрузка ...
|
|
| 25 | СТ103А-3708 309 | Втулка |
Загрузка ...
|
|
| 26 | 25.3708 320 | Траверса (в сборе) |
Загрузка ...
|
|
| 27 | СТ26-3708 050 | Щетка |
Загрузка ...
|
|
| 28 | 7Х-4196 | Винт |
Загрузка ...
|
|
| 29 | 45 9432 1109 | Винт |
Загрузка ...
|
|
| 30 | СТ142-3708 070 | Ось рычага |
Загрузка ...
|
|
| 31 | 16.3708 406 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | 8424.3708800-10 | Болт крепления стартера |
Загрузка ...
|
|
| 33 | 252138-П2 | Шайба 14.ОТ |
Загрузка ...
|
|
| 34 | 842.3708 722-10 | Скоба крепления стартера |
Загрузка ...
|
|
| 35 | МХ-0905 | Винт |
Загрузка ...
|
|
| 36 | Х-4001 | Винт |
Загрузка ...
|
|
| 37 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 38 | 25.3708 001 | Кожух привода |
Загрузка ...
|
|
| 39 | 25.3708 002 | Прокладка |
Загрузка ...
|
|
| 40 | 25.3708 510 | Корпус привода |
Загрузка ...
|
|
| 41 | М67.26.15.030 | Манжета |
Загрузка ...
|
|
| 42 | 25.3708 501 | Шайба упорная |
Загрузка ...
|
|
| 43 | 25.3708 502 | Винт |
Загрузка ...
|
|
| 44 | Привод (в сборе) | Привод (в сборе) |
Загрузка ...
|
|
| 45 | 25.3708 403 | Шайба упорная |
Загрузка ...
|
|
| 46 | 25.3708 404 | Винт |
Загрузка ...
|
|
| 47 | 25.3708 410 | Крышка привода |
Загрузка ...
|
|
| 48 | 25.3708 200 | Якорь (в сборе) |
Загрузка ...
|
|
| 49 | МХ-1104 | Болт |
Загрузка ...
|
|
| 50 | МХ-1032 | Шайба замковая |
Загрузка ...
|
|
| 51 | 25.3708 450 | Рычаг |
Загрузка ...
|
|
| 52 | СТ103-3708 120 | Катушка (в сборе) |
Загрузка ...
|
|
| 53 | 240-3708 724 | Штифт установочный |
Загрузка ...
|
|
| 54 | 25.3708 004 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
