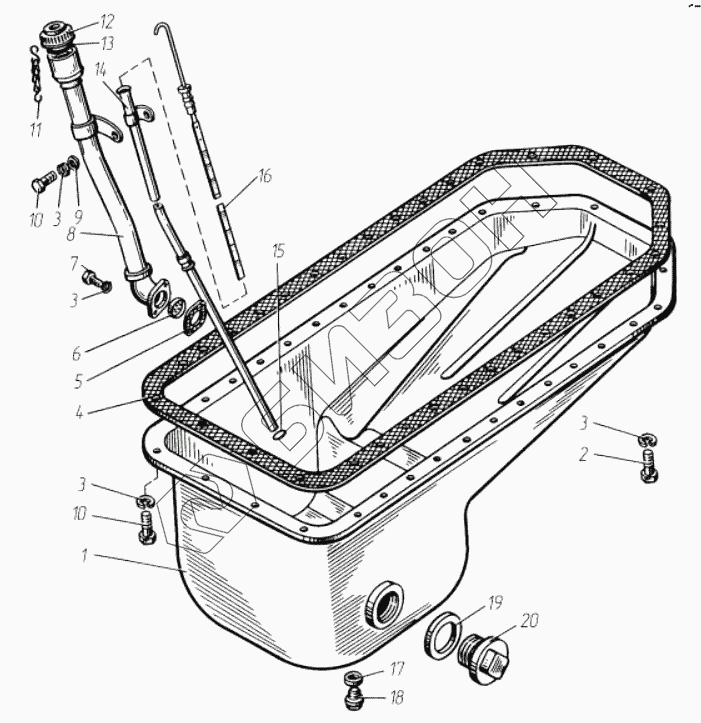

Графический каталог запасных частей к технике: ТМЗ-8525.10. Картер масляный (поддон)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 8462.1009010 Картер масляный (в сборе)
Загрузка ...
1 8423.1009010-11 Картер масляный (в сборе)
Загрузка ...
2 201458-П29 Болт М8-6gх25
Загрузка ...
2 206500-П29 Болт 3-М8-6gх25
Загрузка ...
3 252135-П2 Шайба 8.Т
Загрузка ...
4 842.1009072 Прокладка картера (в сборе)
Загрузка ...
5 841.1002513 Прокладка патрубка
Загрузка ...
6 840.1009144 Сетка патрубка
Загрузка ...
7 201460-П29 Болт М8х30
Загрузка ...
8 8423.1009130 Патрубок маслоналивной с крышкой (в сборе)
Загрузка ...
8 8423.1009132 Патрубок маслоналивной (в сборе)
Загрузка ...
9 252005-П29 Шайба 8
Загрузка ...
10 201456-П29 Болт М8х20
Загрузка ...
11 201-1114064-А Цепочка крышки
Загрузка ...
12 201-1114060-А Крышка патрубка
Загрузка ...
13 201-11144065-А2 Прокладка крышки
Загрузка ...
14 8423.1009058 Трубка указателя уровня масла с кольцом (в сборе)
Загрузка ...
14 8423.1009059 Трубка направляющая указателя уровня масла с кольцом (в сборе)
Загрузка ...
15 2531112023 Кольцо 014-017-19-2-1
Загрузка ...
16 8423.1009050-20 Указатель уровня масла с уплотнителем (в сборе)
Загрузка ...
17 312473-П Шайба 27
Загрузка ...
18 316109-П29 Пробка М27х1,5-6Н
Загрузка ...
19 312616-П Шайба 64
Загрузка ...
20 316155-П2 Пробка М642-6Н
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
