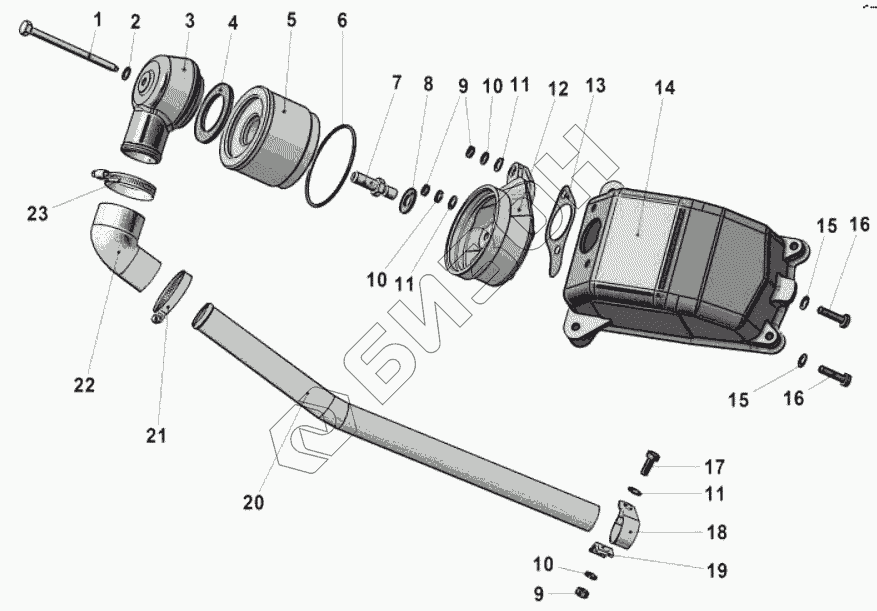

Графический каталог запасных частей к технике: ТМЗ-8525.10. Вентиляция картера
1
2
3
4
5
6
7
8
9
9
10
10
10
11
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8525.1014100 | 8525.1014100 | Установка сапуна |
Загрузка ...
|
|
| 849.1014005-01 | 849.1014005-01 | Установка сапуна правая |
Загрузка ...
|
|
| 1 | 840.1014576 | Болт М8-6gх108 |
Загрузка ...
|
|
| 2 | 312638-П | Шайба 8 |
Загрузка ...
|
|
| 3 | 841.1014142 | Крышка сапуна |
Загрузка ...
|
|
| 4 | 840.1014136 | Прокладка крышки |
Загрузка ...
|
|
| 5 | 840.1014107 | Стакан сапуна наружный (в сборе) |
Загрузка ...
|
|
| 6 | 2531112196 | Кольцо 086-092-36-2-1 |
Загрузка ...
|
|
| 7 | 840.1014129 | Штуцер сапуна |
Загрузка ...
|
|
| 8 | 312316-П29 | Шайба 12 |
Загрузка ...
|
|
| 9 | 250510-П29 | Гайка М8 |
Загрузка ...
|
|
| 10 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 11 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 12 | 8423.1014182 | Корпус сапуна |
Загрузка ...
|
|
| 13 | 8423.1014128 | Прокладка сапуна |
Загрузка ...
|
|
| 14 | 849.1003264-01 | Крышка головки цилиндра |
Загрузка ...
|
|
| 15 | 252038-П29 | Шайба 8 |
Загрузка ...
|
|
| 16 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 17 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 18 | 315450-П29 | Кляммер |
Загрузка ...
|
|
| 19 | 849.1014146 | Кронштейн |
Загрузка ...
|
|
| 20 | 849.1014149-10 | Труба отвода газов правая |
Загрузка ...
|
|
| 21 | 288706 | Хомут TORRO S25-40/9C7-W1 |
Загрузка ...
|
|
| 22 | 842.1014138 | Патрубок переходной |
Загрузка ...
|
|
| 23 | 288708 | Хомут TORRO S40-60/9C7-W1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
