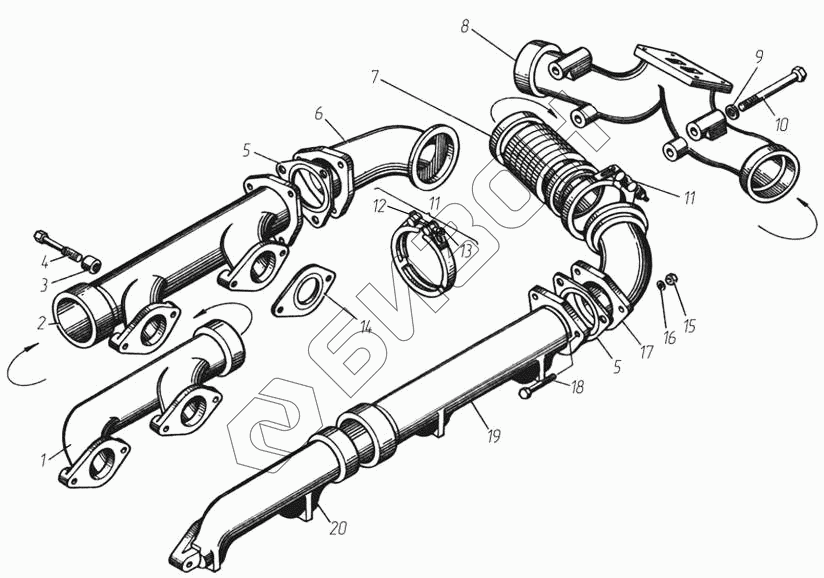

Графический каталог запасных частей к технике: ТМЗ-8525.10. Газопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 841.1008025 Коллектор выпускной передний правый
Загрузка ...
2 841.1008029 Коллектор выпускной задний правый
Загрузка ...
3 240Н-1008510 Втулка
Загрузка ...
4 840.1008504 Болт М10х70
Загрузка ...
5 8421.1008045 Прокладка
Загрузка ...
6 8421.1008042-20 Труба подводящая правая
Загрузка ...
7 8421.1008088 Сильфон газопровода
Загрузка ...
8 8421.1008344-20 Патрубок соединительный
Загрузка ...
9 252007-П29 Шайба 12
Загрузка ...
10 8421.1008504 Болт М10х1,25х90
Загрузка ...
11 840.1008328 Хомут (в сборе)
Загрузка ...
12 840.1008310 Болт хомута М6х76,5
Загрузка ...
13 250 508-П5 Гайка М6
Загрузка ...
14 840.1008027 Прокладка выпускного коллектора
Загрузка ...
15 250517-П5 Гайка М10х1,25
Загрузка ...
16 312300-П2 Шайба 10,5
Загрузка ...
17 8421.1008043-10 Труба подводящая левая
Загрузка ...
18 201684-П29 Болт М10х1,25х45
Загрузка ...
19 841.1008030 Коллектор выпускной задний левый
Загрузка ...
20 841.1008026 Коллектор выпускной передний левый
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
