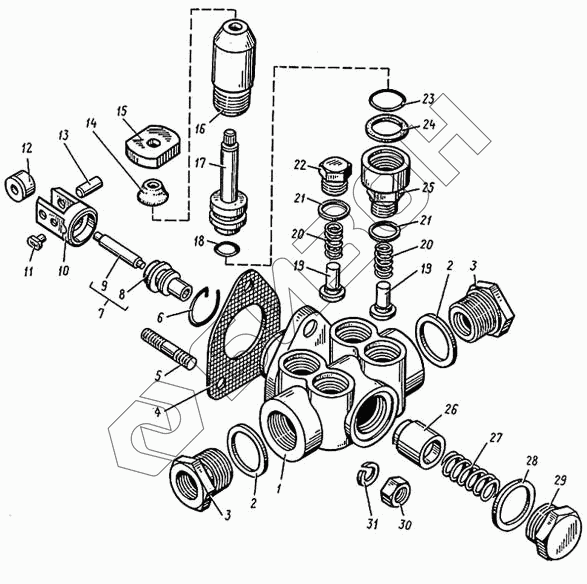

Графический каталог запасных частей к технике: ТМЗ-8525.10. Насос топливоподкачивающий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
44.1106 010-01 44.1106 010-01 Насос топливоподкачивающий
Загрузка ...
236Т-1106288-В 236Т-1106288-В Насос топливопрокачивающий (в сборе)
Загрузка ...
1 44.1106 013-10 Корпус насоса
Загрузка ...
2 312768-П Прокладка
Загрузка ...
3 316617-П29 Ввертыш
Загрузка ...
4 240.1106285 Прокладка насоса
Загрузка ...
5 45 9536 1005 Шпилька
Загрузка ...
6 236-1106256 Кольцо стопорное
Загрузка ...
7 33.1106222 Шток со втулкой
Загрузка ...
8 33.1106223 Втулка
Загрузка ...
9 33.1106338 Шток
Загрузка ...
10 42.1106240-20 Толкатель поршня
Загрузка ...
11 236.1106246-Б Сухарь толкателя
Загрузка ...
12 42.1106242-10 Ролик толкателя
Загрузка ...
13 42.1106244-10 Ось ролика
Загрузка ...
14 236-1106342 Колпачок защитный
Загрузка ...
15 236-1106314-В Рукоятка
Загрузка ...
16 236-1106292-Е Цилиндр топливопрокачивающего насоса
Загрузка ...
17 236-1106298-Е Поршень топливопрокачивающего насоса
Загрузка ...
18 25 3111 2053 Кольцо
Загрузка ...
19 236-1106264 Клапан топливоподкачивающего насоса
Загрузка ...
20 236-1106272 Пружина клапана
Загрузка ...
21 852212 Шайба
Загрузка ...
22 236Т-1106276 Пробка клапана
Загрузка ...
23 25 3111 3064 Кольцо
Загрузка ...
24 236-1106306-Б Кольцо
Загрузка ...
25 236-1106324-Г Корпус цилиндра
Загрузка ...
26 236-1106228 Поршень топливоподкачивающего насоса
Загрузка ...
27 236-1106232 Пружина поршня
Загрузка ...
28 25 3111 3073 Кольцо
Загрузка ...
29 44.1106234 Пробка пружины
Загрузка ...
30 250508-П29 Гайка М6
Загрузка ...
31 252134-П29 Шайба 6.Т
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
