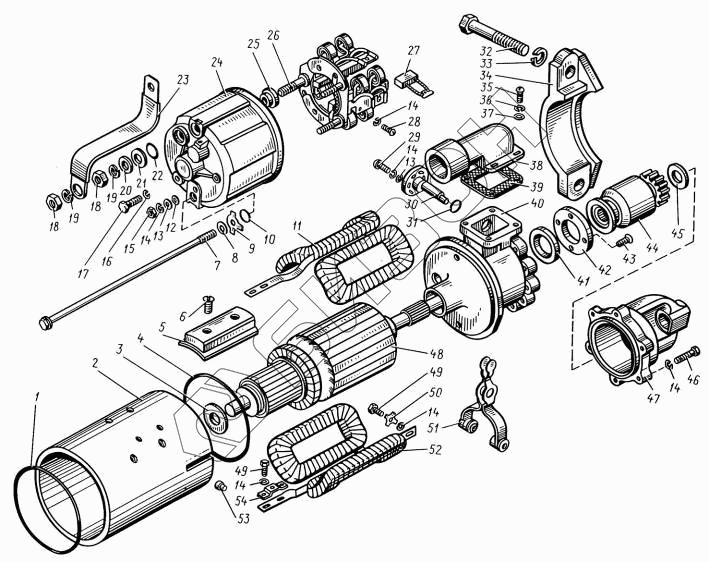

Графический каталог запасных частей к технике: ТМЗ-8525.10. Стартер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
45
46
47
48
49
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали Цена
2501.3708-21 2501.3708-21 Стартер в сборе
Загрузка ...
1 СТ103А-3708 338 Кольцо уплотнительное
Загрузка ...
2 25.3708101 Корпус стартера
Загрузка ...
3 Мх-0523 Шайба
Загрузка ...
4 СТ103А-3708046 Кольцо уплотнительное
Загрузка ...
5 СТ103-3708012 Полюс
Загрузка ...
6 хI-II-58 Винт
Загрузка ...
7 СТ103-3708003 Шпилька стяжная
Загрузка ...
8 Мх-0142 Шайба
Загрузка ...
9 Мх-0954 Шайба замковая
Загрузка ...
10 СТ103А-3708045 Шайба уплотнительная
Загрузка ...
11 СТ103-3708150 Катушка в сборе
Загрузка ...
12 25.3708005 Шайба уплотнительная
Загрузка ...
13 Мх-0276 Шайба
Загрузка ...
14 х-1482 Шайба
Загрузка ...
15 8х-1533 Гайка
Загрузка ...
16 45 9816 8046 Шайба
Загрузка ...
17 М8х1х20 Болт
Загрузка ...
18 х2-9302 Гайка
Загрузка ...
19 7х-4289 Шайба
Загрузка ...
20 Мх-0825 Шайба
Загрузка ...
21 Мх-0037 Шайба
Загрузка ...
22 СТ103А-3708339 Шайба уплотнительная
Загрузка ...
23 СТ103-3708030 Шина соединительная
Загрузка ...
24 25.3708301 Крышка коллектора
Загрузка ...
25 СТ103А-3708309 Втулка
Загрузка ...
26 25.3708 320 Траверса (в сборе)
Загрузка ...
27 СТ26-3708050 Щетка
Загрузка ...
28 7х-4196 Винт
Загрузка ...
29 45 9432 1109 Винт
Загрузка ...
30 СТ142-3708070 Ось рычага
Загрузка ...
31 16.3708406 Кольцо уплотнительное
Загрузка ...
32 8424.3708800-10 Болт крепления стартера
Загрузка ...
33 252 138-П2 Шайба 14 ОТ
Загрузка ...
34 842.3708722-10 Скоба крепления стартера
Загрузка ...
35 Мх-0905 Винт
Загрузка ...
36 х-4001 Винт
Загрузка ...
37 8х-1497 Шайба
Загрузка ...
38 25.3708001 Кожух привода
Загрузка ...
39 25.3708002 Прокладка
Загрузка ...
40 25.3708510 Корпус привода
Загрузка ...
41 М67.26.15.030 Манжета
Загрузка ...
42 25.3708501 Шайба упорная
Загрузка ...
43 25.3708502 Винт
Загрузка ...
45 25.3708403 Шайба упорная
Загрузка ...
46 25.3708404 Винт
Загрузка ...
47 25.3708410 Крышка привода
Загрузка ...
48 25.3708200 Якорь в сборе
Загрузка ...
49 Мх-1104 Болт
Загрузка ...
50 Мх-1032 Шайба замковая
Загрузка ...
51 25.3708450 Рычаг
Загрузка ...
52 СТ103-3708120 Катушка в сборе
Загрузка ...
53 240-3708724 Штифт установочный
Загрузка ...
54 25.3708004 Пластина
Загрузка ...
