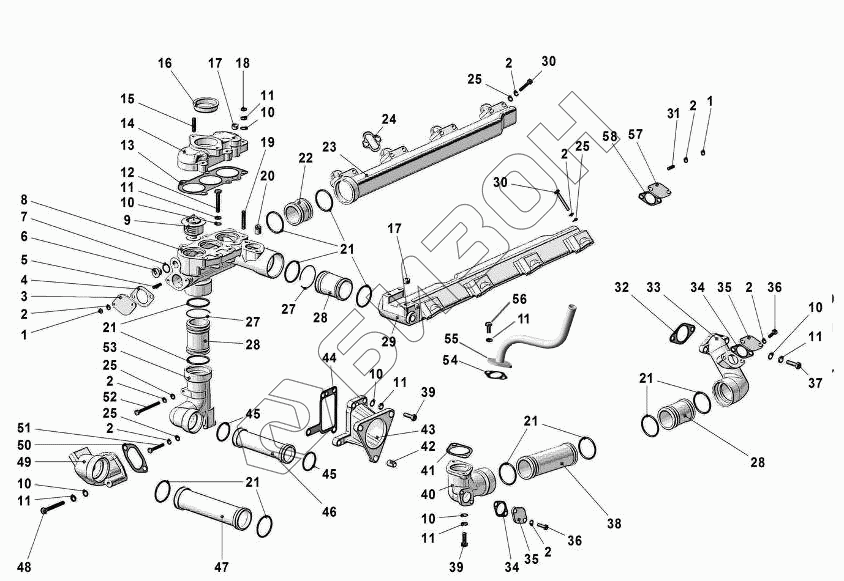

Графический каталог запасных частей к технике: ТМЗ-8525.10. Трубы и термостаты системы охлаждения
1
1
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
16
17
17
18
19
20
21
21
21
21
21
22
23
24
25
25
25
25
27
27
28
28
28
29
30
30
31
32
33
34
34
35
35
36
36
37
38
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| - | 849.1303176-01 | Коробка водяная с патрубком и шпильками |
Загрузка ...
|
|
| 1 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 3 | 841.1303276 | Заглушка |
Загрузка ...
|
|
| 4 | 8423.1303276 | Прокладка патрубка |
Загрузка ...
|
|
| 5 | 216526-П29 | Шпилька М8х(1,25-3n/1-6g)х22 |
Загрузка ...
|
|
| 6 | 316144-П2 | Пробка М20х1,5-6g |
Загрузка ...
|
|
| 7 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 8 | 849.1303178-02 | Коробка водяная |
Загрузка ...
|
|
| 9 | 45 9144 1034 | Термостат |
Загрузка ...
|
|
| 10 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 11 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 12 | 201687-П29 | Болт М10х1,25-6gх55 |
Загрузка ...
|
|
| 13 | 841.1303214 | Прокладка патрубка |
Загрузка ...
|
|
| - | 842.1303126 | Патрубок водяной коробки (в сборе) |
Загрузка ...
|
|
| 14 | 842.1303130 | Патрубок водяной коробки |
Загрузка ...
|
|
| 15 | 216554-П2 | Шпилька М10х((1,5-3n)/(1,25-6g))х28 |
Загрузка ...
|
|
| 16 | 313876-П | Заглушка патрубка |
Загрузка ...
|
|
| 17 | 316135-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 18 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 19 | 216559-П29 | Шпилька М10х(1,5-3n/1,25-6g)х40 |
Загрузка ...
|
|
| 20 | 316600-П29 | Ввертыш М8-6Н-М14-3nх20 |
Загрузка ...
|
|
| 21 | 25 3119 3817 | Кольцо |
Загрузка ...
|
|
| 22 | 840.1303082 | Муфта соединительная |
Загрузка ...
|
|
| 23 | 842.1303104 | Труба водяная правая |
Загрузка ...
|
|
| 24 | 840.1303268 | Прокладка водяной трубы |
Загрузка ...
|
|
| 25 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 27 | 840.1303272 | Кольцо запорное |
Загрузка ...
|
|
| 28 | 840.1303084 | Муфта соединительная |
Загрузка ...
|
|
| 29 | 842.1303105-10 | Труба водяная левая |
Загрузка ...
|
|
| 30 | 201469-П29 | Болт М8х1,25х55 |
Загрузка ...
|
|
| 31 | 216523-П29 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) |
Загрузка ...
|
|
| 32 | 841.1303024 | Прокладка патрубка |
Загрузка ...
|
|
| 33 | 841.1303160 | Патрубок подводящий левого блока |
Загрузка ...
|
|
| 34 | 236-1011296 | Прокладка |
Загрузка ...
|
|
| 35 | 240-1002402 | Заглушка |
Загрузка ...
|
|
| 36 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 37 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 38 | 841.1303256 | Муфта соединительная |
Загрузка ...
|
|
| 39 | 201678-П29 | Болт М10х1,25х30 |
Загрузка ...
|
|
| 40 | 849.1303174 | Патрубок подводящий ВМР |
Загрузка ...
|
|
| 41 | 849.1303324 | Прокладка патрубка |
Загрузка ...
|
|
| 42 | 316601-П29 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 |
Загрузка ...
|
|
| 43 | 845.1303208 | Патрубок подводящий водяного насоса |
Загрузка ...
|
|
| 44 | 849.1303121 | Прокладка патрубка |
Загрузка ...
|
|
| 45 | 25 3119 3812 | Кольцо |
Загрузка ...
|
|
| 46 | 849.1303086 | Труба перепускная |
Загрузка ...
|
|
| 47 | 849.1303156 | Труба отводящая (в сборе) |
Загрузка ...
|
|
| 48 | 200460-П29 | Болт М10х1,25-6gх75 |
Загрузка ...
|
|
| 49 | 846.1303168 | Патрубок подводящий правого блока |
Загрузка ...
|
|
| 50 | 841.1303163 | Прокладка патрубка |
Загрузка ...
|
|
| 51 | 201468-П29 | Болт М8-6gх50 |
Загрузка ...
|
|
| 52 | 200276-П29 | Болт М8-6gx85 |
Загрузка ...
|
|
| 53 | 846.1303090-02 | Патрубок перепускной |
Загрузка ...
|
|
| 57 | 8484.1303014 | Заглушка |
Загрузка ...
|
|
| 58 | 8484.1303398 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
