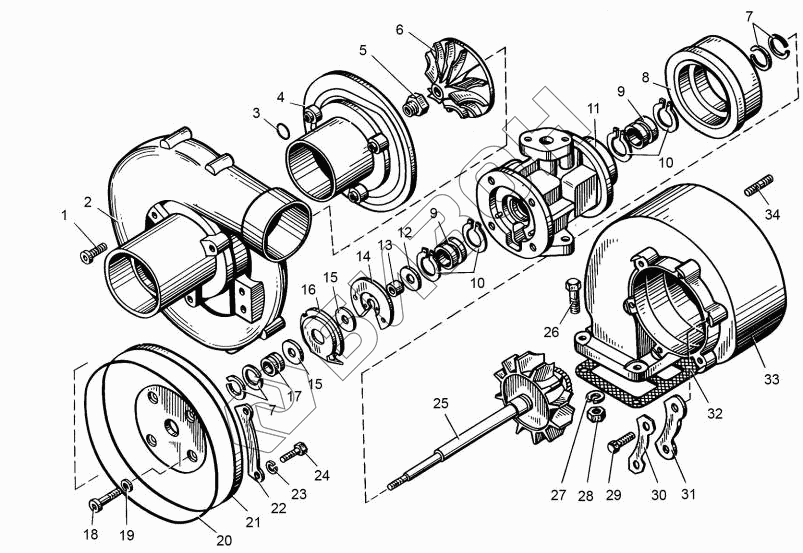

Графический каталог запасных частей к технике: ТМЗ-8525.10. Турбокомпрессор. Устройство
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3990033091 | 3990033091 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) |
Загрузка ...
|
|
| 1 | 611 103 0870 | Винт |
Загрузка ...
|
|
| 2 | 399 6723 015 | Крышка корпуса |
Загрузка ...
|
|
| 3 | 611 740 5084 | Шайба |
Загрузка ...
|
|
| 4 | 399 6723 020 | Корпус компрессора |
Загрузка ...
|
|
| 5 | 399 2662 002 | Гайка |
Загрузка ...
|
|
| 6 | 399 2902 011 | Колесо компрессора |
Загрузка ...
|
|
| 7 | 399 3100 022 | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 399 2102 012 | Тепловой экран |
Загрузка ...
|
|
| 9 | 399 2331 002 | Втулка подшипника |
Загрузка ...
|
|
| 10 | 399 3401 002 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | 399 6861 002 | Корпус подшипников |
Загрузка ...
|
|
| 12 | 399 2100 050 | Маслоотражатель |
Загрузка ...
|
|
| 13 | 399 2000 900 | Втулка распорная |
Загрузка ...
|
|
| 14 | 399 3231 002 | Фланец упорный |
Загрузка ...
|
|
| 15 | 399 2002 012 | Кольцо упорное |
Загрузка ...
|
|
| 16 | 399 4801 003 | Экран маслосбрасывающий |
Загрузка ...
|
|
| 17 | 399 2430 012 | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | 399 2200 000 | Винт |
Загрузка ...
|
|
| 19 | 399 2001 005 | Шайба |
Загрузка ...
|
|
| 20 | 399 4500 012 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 399 2134 002 | Крышка корпуса подшипника |
Загрузка ...
|
|
| 22 | 399 3101 012 | Пластина упорная |
Загрузка ...
|
|
| 23 | 611 740 5082 | Шайба |
Загрузка ...
|
|
| 24 | 611 103 6183 | Болт |
Загрузка ...
|
|
| 25 | 399 1122 004 | Ротор |
Загрузка ...
|
|
| 26 | 201 684-П29 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 27 | 312 300-П2 | Шайба 10,5 |
Загрузка ...
|
|
| 28 | 250 517-П29 | Гайка |
Загрузка ...
|
|
| 29 | 611 103 0873 | Болт |
Загрузка ...
|
|
| 30 | 399 4001 022 | Пластина упорная |
Загрузка ...
|
|
| 31 | 399 3201 022 | Пластина упорная |
Загрузка ...
|
|
| 32 | 238Ф-1118 158 | Прокладка |
Загрузка ...
|
|
| 33 | 399 6923 511 | Корпус турбины |
Загрузка ...
|
|
| 34 | 310 437-П | Шпилька |
Загрузка ...
|
