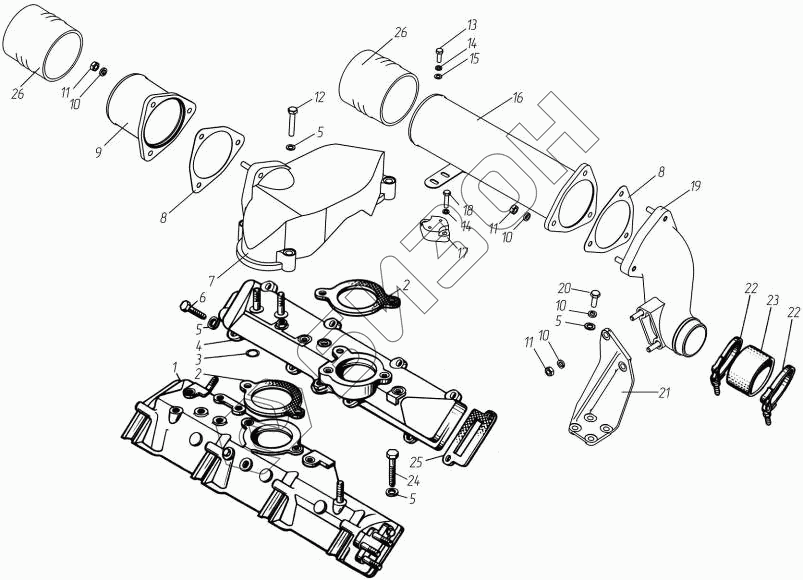

Графический каталог запасных частей к технике: ТМЗ-8525.10. Впускные коллекторы
1
2
2
3
4
5
5
5
5
6
7
8
8
9
10
10
10
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 842.1115014-10 | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 2 | 8424.1115036 | Прокладка патрубка |
Загрузка ...
|
|
| 3 | 201.1015624 | Прокладка 16х22х2 |
Загрузка ...
|
|
| 4 | 842.1115012-10 | Коллектор впускной правый в сборе |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 6 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 7 | 8431.1115030 | Патрубок соединительный со шпильками (в сборе) |
Загрузка ...
|
|
| 8 | 8431.1115154 | Прокладка |
Загрузка ...
|
|
| 9 | 8431.1115150 | Труба левая |
Загрузка ...
|
|
| 10 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 11 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 12 | 201688-П29 | Болт М10х1,25х60 |
Загрузка ...
|
|
| 13 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 14 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 15 | 252005 -П29 | Шайба 8 |
Загрузка ...
|
|
| 16 | 8431.1115145 | Труба правая |
Загрузка ...
|
|
| 17 | 8431.1115256 | Проставка |
Загрузка ...
|
|
| 18 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 19 | 8431.1115120 | Патрубок компрессора со шпильками (в сборе) |
Загрузка ...
|
|
| 20 | 201678-П29 | Болт М10х1,25х30 |
Загрузка ...
|
|
| 21 | 8431.1115182 | Кронштейн |
Загрузка ...
|
|
| 22 | 288712 | Хомут GBS 101/25-W1 SK |
Загрузка ...
|
|
| 23 | 8424.1115048 | Рукав 75-87,5х45-0,3(3) |
Загрузка ...
|
|
| 24 | 45 9328 1097 | Болт |
Загрузка ...
|
|
| 25 | 840.1115026 | Прокладка впускного коллектора |
Загрузка ...
|
|
| 26 | 8435.1115040-01 | Рукав с кольцами FLX 7759-0001) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
