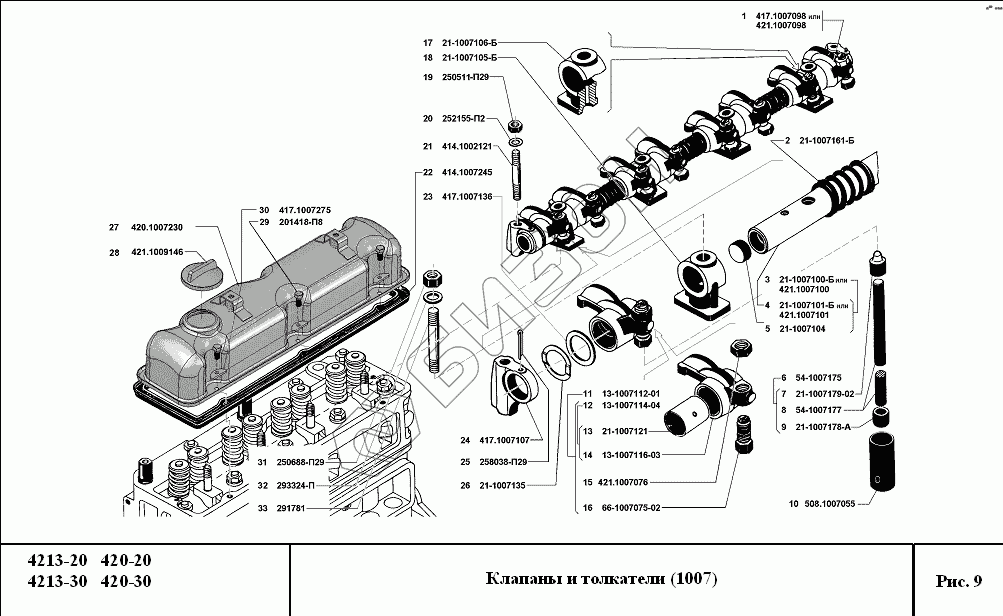

Графический каталог запасных частей к технике: УМЗ-4213, 420. Клапаны и толкатели
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 421.1007098 | Ось с коpомыслами и стойками в сбоpе |
Загрузка ...
|
|
| 1 | 417.1007098 | Ось с коромыслами и стойками в сборе |
Загрузка ...
|
|
| 2 | 21-1007161-Б | Пружина распорная коромысел клапанов |
Загрузка ...
|
|
| 3 | 21-1007100-Б | Ось коромысел с заглушками в сборе |
Загрузка ...
|
|
| 3 | 421.1007100 | Ось коpомысел с заглушками в сбоpе |
Загрузка ...
|
|
| 4 | 21-1007101-Б | Ось коромысел клапанов |
Загрузка ...
|
|
| 4 | 421.1007101 | Ось коpомысел клапанов |
Загрузка ...
|
|
| 5 | 21-1007104 | Заглушка |
Загрузка ...
|
|
| 6 | 54-1007175 | Штанга толкателя клапана в сборе |
Загрузка ...
|
|
| 7 | 21-1007179-02 | Наконечник штанги толкателя клапана верхний |
Загрузка ...
|
|
| 8 | 54-1007177 | Штанга толкателя клапана |
Загрузка ...
|
|
| 9 | 21-1007178-А | Наконечник штанги толкателя клапана нижний |
Загрузка ...
|
|
| 10 | 508.1007055 | Толкатель клапана |
Загрузка ...
|
|
| 11 | 13-1007112-01 | Коромысло клапана с регулировочным винтом в сборе |
Загрузка ...
|
|
| 12 | 13-1007114-04 | Коромысло клапана с втулкой в сборе |
Загрузка ...
|
|
| 13 | 21-1007121 | Втулка коромысла |
Загрузка ...
|
|
| 14 | 13-1007116-03 | Коромысло клапана |
Загрузка ...
|
|
| 15 | 421.1007076 | Гайка регулировочного винта толкателя клапана |
Загрузка ...
|
|
| 16 | 66-1007075-02 | Винт регулировочный клапана |
Загрузка ...
|
|
| 17 | 21-1007106-Б | Стойка оси коромысел четвертая |
Загрузка ...
|
|
| 18 | 21-1007105-Б | Стойка оси коромысел |
Загрузка ...
|
|
| 19 | 250511–П29 | Гайка М8х1 |
Загрузка ...
|
|
| 20 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 21 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 22 | 414.1007245 | Прокладка крышки коромысел |
Загрузка ...
|
|
| 23 | 417.1007136 | Шайба D 23 специальная |
Загрузка ...
|
|
| 24 | 417.1007107 | Стойка оси коромысел первая |
Загрузка ...
|
|
| 25 | 258038-П29 | Шплинт 3,2х16 |
Загрузка ...
|
|
| 26 | 21-1007135 | Шайба пружинная оси коромысел |
Загрузка ...
|
|
| 27 | 420.1007230 | Крышка коромысел в сборе |
Загрузка ...
|
|
| 28 | 421.1009146 | Кpышка маслоналивного патpубка |
Загрузка ...
|
|
| 29 | 201418-П8 | Болт М6х16 |
Загрузка ...
|
|
| 30 | 417.1007275 | Пластина болтов крепления крышки коромысел |
Загрузка ...
|
|
| 31 | 250688-П29 | Гайка М10х1 |
Загрузка ...
|
|
| 32 | 293324-П | Шайба 11 специальная |
Загрузка ...
|
|
| 33 | 291781 | Шпилька 2М10х1х65 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
