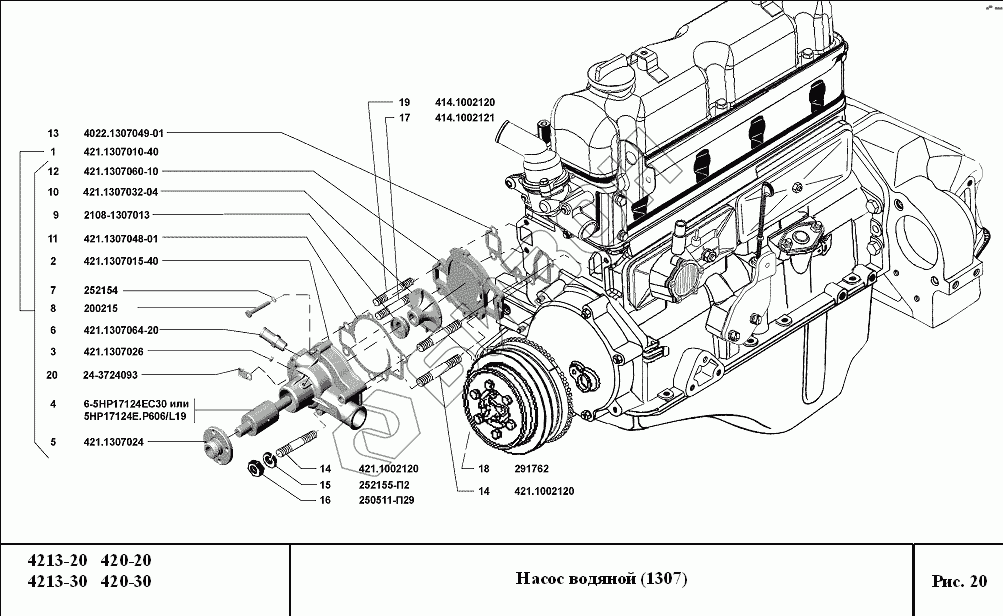

Графический каталог запасных частей к технике: УМЗ-4213, 420. Насос водяной
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 421.1307010-40 | Насос водяной в сборе |
Загрузка ...
|
|
| 2 | 421.1307015-40 | Корпус водяного насоса |
Загрузка ...
|
|
| 3 | 421.1307026 | Фиксатор подшипника водяного насоса |
Загрузка ...
|
|
| 4 | 6-5НР17124ЕС30 | Подшипник шарико-роликовый радиальный |
Загрузка ...
|
|
| 4 | 5НР17124Е.Р606/L19 | Подшипник шарико-роликовый радиальный специальный |
Загрузка ...
|
|
| 5 | 421.1307024 | Ступица водяного насоса |
Загрузка ...
|
|
| 6 | 421.1307064-20 | Штуцер отопителя |
Загрузка ...
|
|
| 7 | 252154 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 8 | 200215 | Болт М6-6gx40 |
Загрузка ...
|
|
| 9 | 2108-1307013 | Сальник насоса |
Загрузка ...
|
|
| 10 | 421.1307032-04 | Крыльчатка водяного насоса в сборе |
Загрузка ...
|
|
| 11 | 421.1307048-01 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 12 | 421.1307060-10 | Крышка корпуса насоса |
Загрузка ...
|
|
| 13 | 4022.1307049-01 | Прокладка насоса |
Загрузка ...
|
|
| 14 | 421.1002120 | Шпилька М8х1х54 |
Загрузка ...
|
|
| 15 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 16 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 17 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 18 | 291762 | Шпилька М8х1,25х75 |
Загрузка ...
|
|
| 19 | 414.1002120 | Шпилька М8х1х47 |
Загрузка ...
|
|
| 20 | 24-3724093 | Скоба крепления проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
