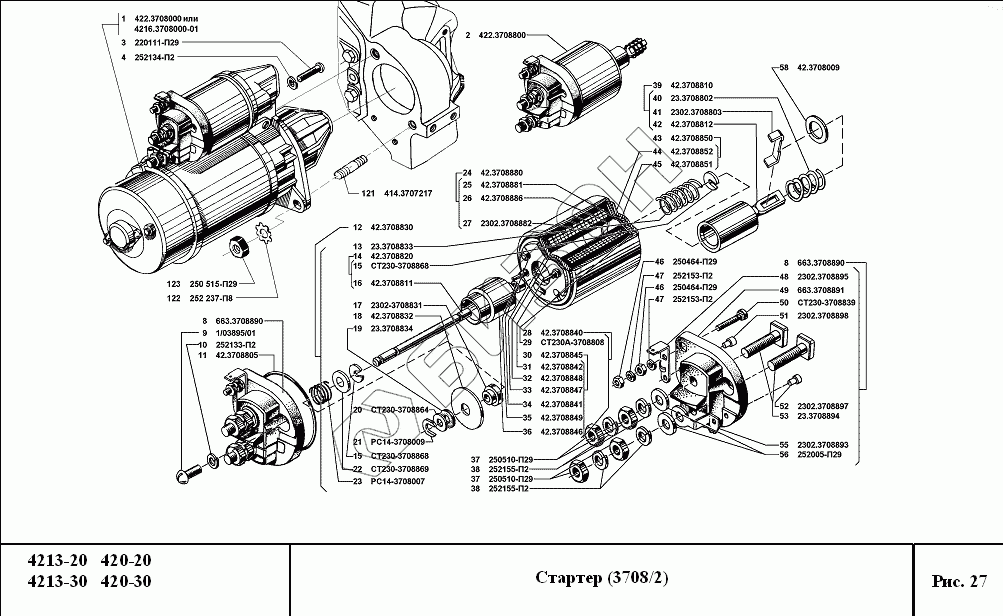

Графический каталог запасных частей к технике: УМЗ-4213, 420. Стартер
1
1
2
3
4
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
55
56
58
121
122
123
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.3708000-01 | Стартер 4216.3708 в сборе |
Загрузка ...
|
|
| 1 | 422.3708000 | Стартер 422.3708 в сборе |
Загрузка ...
|
|
| 2 | 422.3708800 | Реле в сборе |
Загрузка ...
|
|
| 3 | 220111-П29 | Винт М6х30 |
Загрузка ...
|
|
| 4 | 252134-П2 | Шайба 6 пружинная |
Загрузка ...
|
|
| 5 | 2302.3708622 | Вкладыш |
Загрузка ...
|
|
| 6 | 23.3708614 | Пружина |
Загрузка ...
|
|
| 7 | 42.3708620 | Шестерня |
Загрузка ...
|
|
| 8 | 633.3708890 | Крышка реле в сборе |
Загрузка ...
|
|
| 9 | 1/03895/01 | Винт М5х14 |
Загрузка ...
|
|
| 10 | 252133-П2 | Шайба 5 пружинная |
Загрузка ...
|
|
| 11 | 42.3708805 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 42.3708830 | Ярмо со штоком в сборе |
Загрузка ...
|
|
| 13 | 23.3708833 | Пружина |
Загрузка ...
|
|
| 14 | 42.3708820 | Шток с шайбой в сборе |
Загрузка ...
|
|
| 15 | СТ230-3708868 | Скоба |
Загрузка ...
|
|
| 16 | 42.3708811 | Шток |
Загрузка ...
|
|
| 17 | 2302-3708831 | Втулка изоляционная |
Загрузка ...
|
|
| 18 | 42.3708832 | Пластина контактная |
Загрузка ...
|
|
| 19 | 23.3708834 | Шайба изоляционная |
Загрузка ...
|
|
| 20 | СТ230-3708864 | Шайба |
Загрузка ...
|
|
| 21 | РС14-3708009 | Скоба |
Загрузка ...
|
|
| 22 | СТ230-3708869 | Шайба специальная |
Загрузка ...
|
|
| 23 | РС14-3708007 | Пружина |
Загрузка ...
|
|
| 24 | 42.3708880 | Катушка реле в сборе |
Загрузка ...
|
|
| 25 | 42.3708881 | Каркас изоляционный |
Загрузка ...
|
|
| 26 | 42.3708886 | Каркас |
Загрузка ...
|
|
| 27 | 2302.3708882 | Изоляция |
Загрузка ...
|
|
| 28 | 42.3708840 | Ярмо с катушкой в сборе |
Загрузка ...
|
|
| 29 | СТ230А-3708808 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | 42.3708845 | Сердечник с шайбой в сборе |
Загрузка ...
|
|
| 31 | 42.3708842 | Наконечник |
Загрузка ...
|
|
| 32 | 42.3708848 | Шайба |
Загрузка ...
|
|
| 33 | 42.3708847 | Шайба |
Загрузка ...
|
|
| 34 | 42.3708841 | Втулка изоляционная |
Загрузка ...
|
|
| 35 | 42.3708849 | Втулка |
Загрузка ...
|
|
| 36 | 42.3708846 | Сердечник |
Загрузка ...
|
|
| 37 | 250510-П29 | Гайка М8-6Н |
Загрузка ...
|
|
| 38 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 39 | 42.3708810 | Якорь с пружиной в сборе |
Загрузка ...
|
|
| 40 | 23.3708802 | Пружина |
Загрузка ...
|
|
| 41 | 2302.3708803 | Скоба |
Загрузка ...
|
|
| 42 | 42.3708812 | Якорь |
Загрузка ...
|
|
| 43 | 42.3708850 | Ярмо с фланцем в сборе |
Загрузка ...
|
|
| 44 | 42.3708852 | Фланец |
Загрузка ...
|
|
| 45 | 42.3708851 | Ярмо |
Загрузка ...
|
|
| 46 | 250464-П29 | Гайка М5 |
Загрузка ...
|
|
| 47 | 252153-П2 | Шайба 5 пружинная |
Загрузка ...
|
|
| 48 | 2302.3708895 | Штекер |
Загрузка ...
|
|
| 49 | 663.3708891 | Крышка реле |
Загрузка ...
|
|
| 50 | СТ230-3708839 | Болт |
Загрузка ...
|
|
| 51 | 2302.3708898 | Заклепка |
Загрузка ...
|
|
| 52 | 2302.3708897 | Заклепка |
Загрузка ...
|
|
| 53 | 23.3708894 | Болт контактный |
Загрузка ...
|
|
| 54 | 42.3708620 | Шестерня |
Загрузка ...
|
|
| 55 | 2302.3708893 | Наконечник |
Загрузка ...
|
|
| 56 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 57 | 2302.3708616 | Колодка |
Загрузка ...
|
|
| 58 | 42.3708009 | Шайба регулировочная |
Загрузка ...
|
|
| 121 | 414.3707217 | Шпилька М12х1,25х25 |
Загрузка ...
|
|
| 122 | 252237-П8 | Шайба 12 пружинная с наружными зубцами |
Загрузка ...
|
|
| 123 | 250515-П29 | Гайка М12х1,25-6Н |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
