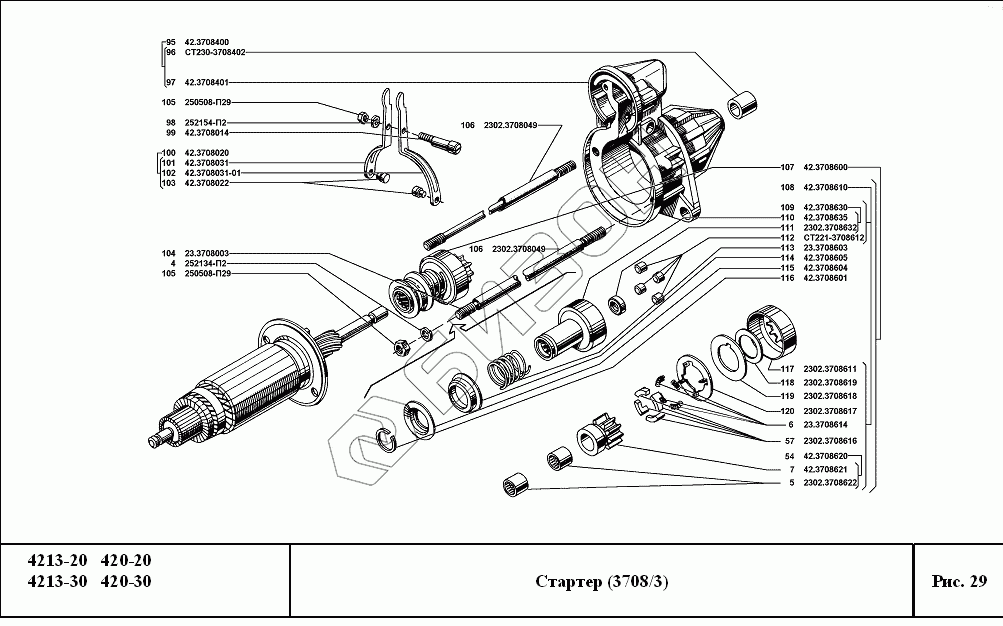

Графический каталог запасных частей к технике: УМЗ-4213, 420. Стартер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
4
5
6
7
54
57
95
96
97
98
99
100
101
102
103
104
105
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Позиция на иллюстрации Заводской номер детали Название детали Цена
4 252134-П2 Шайба 6 пружинная
Загрузка ...
5 2302.3708622 Вкладыш
Загрузка ...
6 23.3708614 Пружина
Загрузка ...
7 42.3708621 Шестерня
Загрузка ...
54 42.3708620 Шестерня
Загрузка ...
57 2302.3708616 Колодка
Загрузка ...
95 42.3708400 Крышка со стороны привода в сборе
Загрузка ...
96 СТ230-3708402 Вкладыш
Загрузка ...
97 42.3708401 Крышка со стороны привода
Загрузка ...
98 252154-П2 Шайба 6Л пружинная
Загрузка ...
99 42.3708014 Ось рычага
Загрузка ...
100 42.3708020 Рычаг включения привода в сборе
Загрузка ...
101 42.3708031 Пластина рычага левая
Загрузка ...
102 42.3708031-01 Пластина рычага правая
Загрузка ...
103 42.3708022 Палец
Загрузка ...
104 23.3708003 Шпилька стяжная
Загрузка ...
105 250508-П29 Гайка М6
Загрузка ...
106 2302.3708049 Трубка изоляционная
Загрузка ...
107 42.3708600 Привод в сборе
Загрузка ...
108 42.3708610 Муфта привода в сборе
Загрузка ...
109 42.3708630 Обойма с втулкой направляющей и вкладышем в сборе
Загрузка ...
110 42.3708635 Обойма с вкладышем в сборе
Загрузка ...
111 2302.3708632 Вкладыш
Загрузка ...
112 СТ221-3708612 Ролик
Загрузка ...
113 23.3708603 Пружина
Загрузка ...
114 42.3708605 Кольцо поводковое
Загрузка ...
115 42.3708604 Кольцо упорное
Загрузка ...
116 42.3708601 Кольцо запорное
Загрузка ...
117 2302.3708611 Крышка муфты
Загрузка ...
118 2302.3708619 Кольцо
Загрузка ...
119 2302.3708618 Шайба специальная
Загрузка ...
120 2302.3708617 Пластина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
