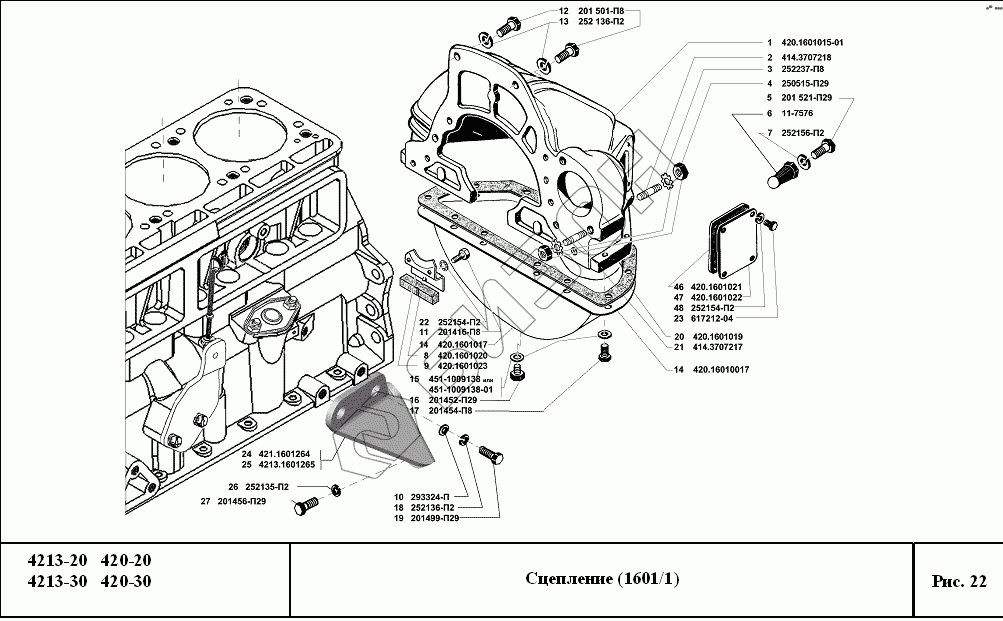

Графический каталог запасных частей к технике: УМЗ-4213, 420. Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 420.1601015-01 | Картер сцепления, верхняя часть |
Загрузка ...
|
|
| 2 | 414.3707218 | Шпилька М12х1,25х32 |
Загрузка ...
|
|
| 3 | 252237-П8 | Шайба 12 пружинная с наружными зубцами |
Загрузка ...
|
|
| 4 | 201515-П29 | Гайка М12х1,25-6Н |
Загрузка ...
|
|
| 5 | 201521-П29 | Болт М10х1х32 |
Загрузка ...
|
|
| 6 | 11-7576 | Опора вилки подшипника выключения сцепления |
Загрузка ...
|
|
| 7 | 252156-П2 | Шайба 10Л |
Загрузка ...
|
|
| 8 | 420.1601020 | Уплотнитель картера сцепления |
Загрузка ...
|
|
| 9 | 420.1601023 | Держатель уплотнителя картера сцепления |
Загрузка ...
|
|
| 10 | 293324-П | Шайба 11 специальная |
Загрузка ...
|
|
| 11 | 201416-П8 | Болт М6-6gх12 |
Загрузка ...
|
|
| 12 | 201501-П8 | Болт М10-6gх35 |
Загрузка ...
|
|
| 13 | 252136-П2 | Шайба 10 ОТ пружинная |
Загрузка ...
|
|
| 14 | 420.1601017 | Каpтеp сцепления нижняя часть в сбоpе |
Загрузка ...
|
|
| 15 | 451-1009138-01 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 15 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 16 | 201452-П29 | Болт М8х12 |
Загрузка ...
|
|
| 17 | 201454-П8 | Болт М8-6gх16 |
Загрузка ...
|
|
| 18 | 252136-П2 | Шайба 10 ОТ пружинная |
Загрузка ...
|
|
| 19 | 201499-П29 | Болт М10-6gх30 крепления кронштейна передней опоры двигателя к блоку |
Загрузка ...
|
|
| 20 | 420.1601019 | Прокладка картера сцепления |
Загрузка ...
|
|
| 21 | 414.3707217 | Шпилька М12х1,25х25 |
Загрузка ...
|
|
| 22 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 23 | 617212-04 | Винт М6х14 |
Загрузка ...
|
|
| 24 | 421.1601264 | Усилитель кpепления каpтеpа сцепления левый |
Загрузка ...
|
|
| 25 | 4213.1601265 | Усилитель кpепления каpтеpа сцепления пpавый |
Загрузка ...
|
|
| 26 | 252135–П2 | Шайба 8Л пpужинная |
Загрузка ...
|
|
| 27 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 46 | 420.1601021 | Прокладка крышки люка картера сцепления |
Загрузка ...
|
|
| 47 | 420.1601022 | Крышка люка картера сцепления |
Загрузка ...
|
|
| 48 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
