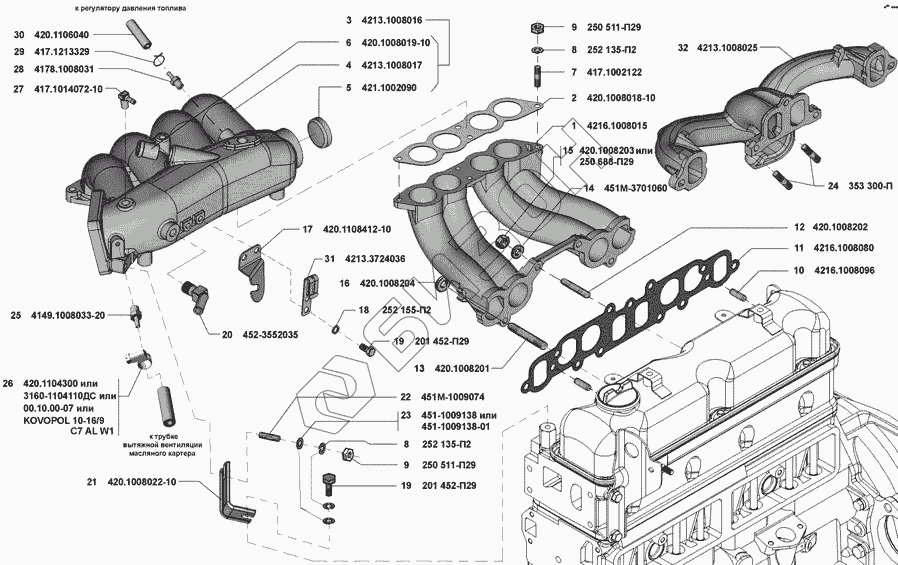

Графический каталог запасных частей к технике: УМЗ-4213 (Евро 3). Газопроводы впускной и выпускной
/8.gif)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
24
25
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1008015 | Труба впускная |
Загрузка ...
|
|
| 2 | 420.1008018-10 | Прокладка ресивера |
Загрузка ...
|
|
| 3 | 4213.1008016 | Ресивер впускной трубы в сборе |
Загрузка ...
|
|
| 4 | 4213.1008017 | Ресивер впускной трубы |
Загрузка ...
|
|
| 5 | 421.1002090 | Заглушка D 45 |
Загрузка ...
|
|
| 6 | 420.1008019-10 | Втулка ресивера |
Загрузка ...
|
|
| 7 | 417.1002122 | Шпилька М8х32 |
Загрузка ...
|
|
| 8 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 10 | 4216.1008096 | Штифт 10х30 |
Загрузка ...
|
|
| 11 | 4216.1008080 | Прокладка газопровода |
Загрузка ...
|
|
| 12 | 420.1008202 | Шпилька М10х35 |
Загрузка ...
|
|
| 13 | 420.1008201 | Шпилька М10х80 |
Загрузка ...
|
|
| 14 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 15 | 420.1008203 | Гайка М10х1 |
Загрузка ...
|
|
| 15 | 250688-П29 | Гайка М10х1 |
Загрузка ...
|
|
| 16 | 420.1008204 | Шайба |
Загрузка ...
|
|
| 17 | 420.1108412-10 | Кронштейн троса акселератора |
Загрузка ...
|
|
| 18 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 19 | 201452-П29 | Болт М8х12 |
Загрузка ...
|
|
| 20 | 452-3552035 | Штуцер забора вакуума |
Загрузка ...
|
|
| 21 | 420.1008022-10 | Кронштейн ресивера |
Загрузка ...
|
|
| 22 | 451М-1009074 | Шпилька М8х1х15 |
Загрузка ...
|
|
| 23 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 23 | 451-1009138-01 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 24 | 353300-П | Шпилька М10х28 |
Загрузка ...
|
|
| 25 | 3160-1104110ДС | Хомут |
Загрузка ...
|
|
| 25 | 420.1104300 | Хомут |
Загрузка ...
|
|
| 25 | 4149.1008033-20 | Штуцер |
Загрузка ...
|
|
| 26 | 00-10-00-07 | Хомут |
Загрузка ...
|
|
| 26 | KOVOPOL10-16/9C7-ALW1 | Хомут |
Загрузка ...
|
|
| 27 | 417.1014072-10 | Штуцер угловой |
Загрузка ...
|
|
| 28 | 4178.1008031 | Штуцер |
Загрузка ...
|
|
| 29 | 420.1106040 | Шланг подвода разрежения к РДТ |
Загрузка ...
|
|
| 30 | 417.1213329 | Зажим |
Загрузка ...
|
|
| 31 | 4213.3724036 | Держатель колодки |
Загрузка ...
|
|
| 32 | 4213.1008025 | Коллектор выпускной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
