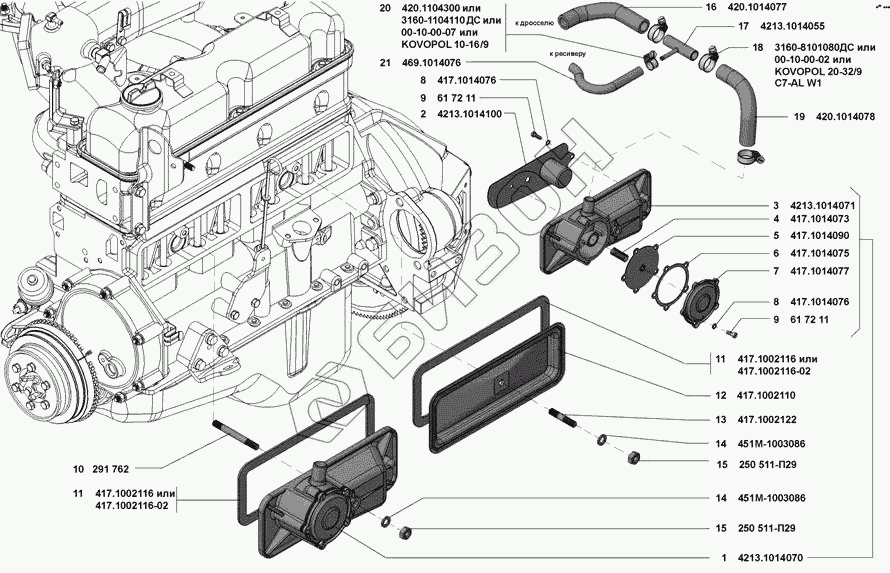

Графический каталог запасных частей к технике: УМЗ-4213 (Евро 3). Вентиляция картера
/12.gif)
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
15
15
16
17
18
18
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4213.1014070 | Регулятор разрежения в картере в сборе |
Загрузка ...
|
|
| 2 | 4213.1014100 | Пластина маслоотражательная в сборе |
Загрузка ...
|
|
| 3 | 421.1014071 | Корпус |
Загрузка ...
|
|
| 4 | 417.1014073 | Пружина |
Загрузка ...
|
|
| 5 | 417.1014090 | Диафрагма |
Загрузка ...
|
|
| 6 | 417.1014075 | Прокладка |
Загрузка ...
|
|
| 7 | 417.1014077 | Крышка |
Загрузка ...
|
|
| 8 | 417.1014076 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 617211 | Винт М5х4 |
Загрузка ...
|
|
| 10 | 291762 | Шпилька М8х1,25х75 |
Загрузка ...
|
|
| 11 | 417.1002116 | Прокладка крышки клапанной коробки |
Загрузка ...
|
|
| 11 | 417.1002116-02 | Пpокладка крышки клапанной коробки |
Загрузка ...
|
|
| 12 | 417.1002110 | Крышка коробки толкателей |
Загрузка ...
|
|
| 13 | 417.1002122 | Шпилька М8х32 |
Загрузка ...
|
|
| 14 | 451М-1003086 | Шайба 8,5 |
Загрузка ...
|
|
| 15 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 16 | 420.1014077 | Шланг соединительный |
Загрузка ...
|
|
| 17 | 4213.1014055 | Трубка вытяжной вентиляции масляного картера со штуцером в сборе |
Загрузка ...
|
|
| 18 | 3160-8101080ДС | Хомут червячный |
Загрузка ...
|
|
| 18 | 00-10-00-02 | Хомут червячный |
Загрузка ...
|
|
| 18 | KOVOPOL20-32/9C7-ALW1 | Хомут червячный |
Загрузка ...
|
|
| 19 | 420.1014078 | Шланг соединительный |
Загрузка ...
|
|
| 19 | 420.1104300 | Хомут |
Загрузка ...
|
|
| 19 | 3160-1104110ДС | Хомут |
Загрузка ...
|
|
| 20 | 00-10-00-07 | Хомут |
Загрузка ...
|
|
| 20 | KOVOPOL10-16/9C7-ALW1 | Хомут |
Загрузка ...
|
|
| 21 | 469.1014076 | Шланг вытяжной вентиляции масляного картера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
