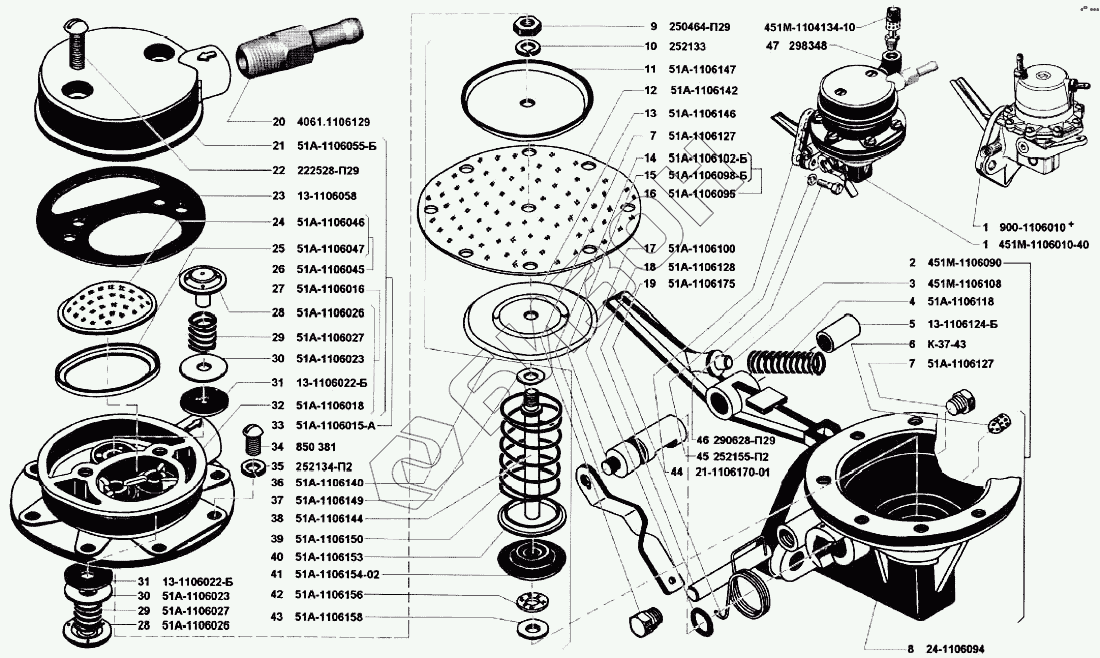

Графический каталог запасных частей к технике: УМЗ-4215. Насос топливный
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 451М-1106010-40 | Насос бензиновый (Б9В) |
Загрузка ...
|
|
| 1 | 900-1106010 | Насос бензиновый (900) |
Загрузка ...
|
|
| 2 | 451М-1106090 | Корпус в сборе |
Загрузка ...
|
|
| 3 | 451М-1106108 | Рычаг |
Загрузка ...
|
|
| 4 | 51А-1106118 | Пружина рычага привода |
Загрузка ...
|
|
| 5 | 13-1106124-Б | Втулка рычага |
Загрузка ...
|
|
| 6 | К37-43 | Сетка воздушного фильтра |
Загрузка ...
|
|
| 7 | 51А-1106127 | Заглушка |
Загрузка ...
|
|
| 8 | 24-1106094 | Корпус |
Загрузка ...
|
|
| 9 | 250464-П29 | Гайка М5 |
Загрузка ...
|
|
| 10 | 252133 | Шайба 5 пружинная |
Загрузка ...
|
|
| 11 | 51А-1106147 | Шайба диафрагмы верхняя |
Загрузка ...
|
|
| 12 | 51А-1106142 | Диафрагма |
Загрузка ...
|
|
| 13 | 51А-1106146 | Шайба диафрагмы нижняя |
Загрузка ...
|
|
| 14 | 51А-1106102-Б | Рычаг ручного привода |
Загрузка ...
|
|
| 15 | 51А-1106098-Б | Валик |
Загрузка ...
|
|
| 16 | 51А-1106095 | Валик в сборе |
Загрузка ...
|
|
| 17 | 51А-1106100 | Уплотнитель |
Загрузка ...
|
|
| 18 | 51А-1106128 | Валик рычага привода |
Загрузка ...
|
|
| 19 | 51А-1106175 | Пружина |
Загрузка ...
|
|
| 20 | 4061.1106129 | Штуцер |
Загрузка ...
|
|
| 21 | 51А-1106055-Б | Крышка головки |
Загрузка ...
|
|
| 22 | 222528-П29 | Винт М6х22 |
Загрузка ...
|
|
| 23 | 13-1106058 | Прокладка |
Загрузка ...
|
|
| 24 | 51А-1106046 | Сетка фильтра |
Загрузка ...
|
|
| 25 | 51А-1106047 | Держатель сетки |
Загрузка ...
|
|
| 26 | 51А-1106045 | Фильтр в сборе |
Загрузка ...
|
|
| 27 | 51А-1106016 | Головка с клапанами в сборе |
Загрузка ...
|
|
| 28 | 51А-1106026 | Обойма клапана |
Загрузка ...
|
|
| 29 | 51А-1106027 | Пружина клапана |
Загрузка ...
|
|
| 30 | 51А-1106023 | Пластина клапана |
Загрузка ...
|
|
| 31 | 13-1106022-Б | Клапан |
Загрузка ...
|
|
| 32 | 51А-1106018 | Головка бензинового насоса |
Загрузка ...
|
|
| 33 | 51А-1106015-А | Головка в сборе |
Загрузка ...
|
|
| 34 | 850381 | Винт М6х16 |
Загрузка ...
|
|
| 35 | 252134-П2 | Шайба 6 пружинная |
Загрузка ...
|
|
| 36 | 51А-1106140 | Диафрагма в сборе |
Загрузка ...
|
|
| 37 | 51А-1106149 | Шайба уплотнительная |
Загрузка ...
|
|
| 38 | 51А-1106144 | Тяга диафрагмы |
Загрузка ...
|
|
| 39 | 51А-1106150 | Пружина |
Загрузка ...
|
|
| 40 | 51А-1106153 | Держатель уплотнителя |
Загрузка ...
|
|
| 41 | 51А-1106154-02 | Уплотнитель |
Загрузка ...
|
|
| 42 | 51А-1106156 | Шайба рычага верхняя |
Загрузка ...
|
|
| 43 | 51А-1106158 | Шайба упорная рычага |
Загрузка ...
|
|
| 44 | 21-1106170-01 | Прокладка бензинового насоса |
Загрузка ...
|
|
| 45 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 46 | 290628-П8 | Болт М8х32 |
Загрузка ...
|
|
| 47 | 298348 | Штуцер угловой |
Загрузка ...
|
|
| 48 | 451М-1104134-10 | Шланг бензинопровода с трубкой от бензонасоса к фильтру тонкой очистки топлива (Б9) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
