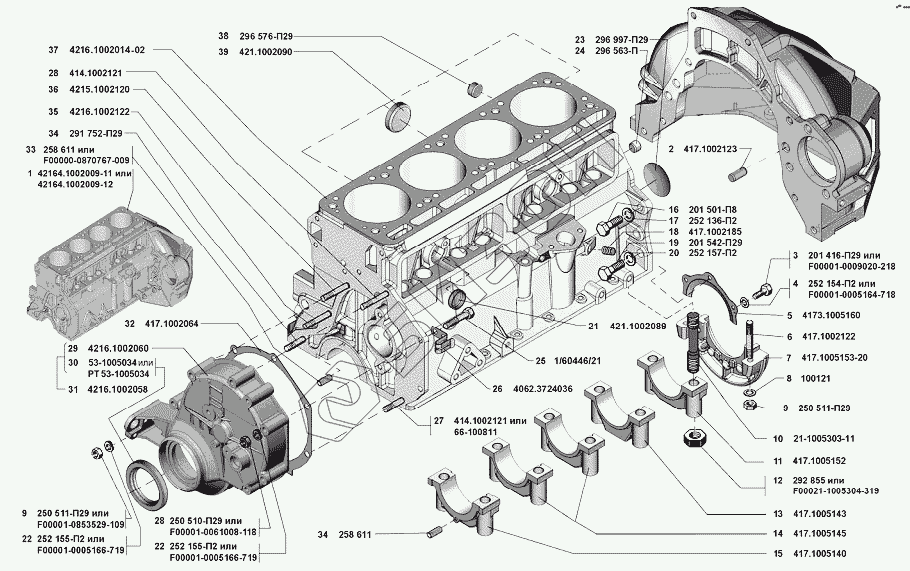

Графический каталог запасных частей к технике: УМЗ-42164 (Евро 4). Блок цилиндров
1
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
20
21
22
22
22
23
24
25
26
27
27
27
28
28
29
30
30
31
32
33
33
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42164.1002009-12 | Блок цилиндров с крышками и картером сцепления в сборе |
Загрузка ...
|
|
| 1 | 42164.1002009-11 | Блок цилиндров с крышками и картером сцепления в сборе |
Загрузка ...
|
|
| 2 | 417.1002123 | Штифт D 13х28 |
Загрузка ...
|
|
| 3 | 201416-П29 | Болт М6-6gх12 |
Загрузка ...
|
|
| 3 | F00001-0009020-218 | Болт М6-6gх12 |
Загрузка ...
|
|
| 4 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 4 | F00001-0005164-718 | Шайба 6 |
Загрузка ...
|
|
| 5 | 4173.1005160 | Держатель манжеты коленчатого вала |
Загрузка ...
|
|
| 6 | 417.1002122 | Шпилька М8х32 |
Загрузка ...
|
|
| 7 | 417.1005153-20 | Крышка манжеты коленчатого вала |
Загрузка ...
|
|
| 8 | 100121 | Шайба 8 |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 10 | 21-1005303-11 | Шпилька М14х1,5х75 |
Загрузка ...
|
|
| 11 | 417.1005152 | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 12 | 292855 | Гайка М14х1,5 |
Загрузка ...
|
|
| 12 | F00021-1005304-319 | Гайка М14х1,5 |
Загрузка ...
|
|
| 13 | 417.1005143 | Крышка четвертого подшипника коленчатого вала |
Загрузка ...
|
|
| 14 | 417.1005145 | Крышка второго и третьего подшипников коленчатого вала |
Загрузка ...
|
|
| 15 | 417.1005140 | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 16 | 201501-П8 | Болт М10-6gх35 |
Загрузка ...
|
|
| 17 | 252136-П2 | Шайба 10 ОТ пружинная |
Загрузка ...
|
|
| 18 | 417.1002185 | Заглушка |
Загрузка ...
|
|
| 18 | 417.1002185-01 | Заглушка |
Загрузка ...
|
|
| 19 | 201542-П29 | Болт М12-6gх35 |
Загрузка ...
|
|
| 20 | F00001-0005170-719 | Шайба 12Л пружинная |
Загрузка ...
|
|
| 20 | 252157-П2 | Шайба 12 Л пружинная |
Загрузка ...
|
|
| 21 | 421.1002089 | Заглушка D 30 |
Загрузка ...
|
|
| 22 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 22 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 23 | 296997-П29 | Заглушка 055 |
Загрузка ...
|
|
| 24 | 296563-П | Пробка КГ 3/8" |
Загрузка ...
|
|
| 25 | 1/60446/21 | Болт М8х70 крепления крышки распределительных шестерен |
Загрузка ...
|
|
| 26 | 4062.3724036 | Держатель колодки |
Загрузка ...
|
|
| 27 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 27 | 66-1008111 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 28 | 250510-П29 | Гайка М8-6Н |
Загрузка ...
|
|
| 28 | F00001-0061008-118 | Гайка М8-6Н |
Загрузка ...
|
|
| 29 | 4216.1002060 | Крышка распределительных шестерен |
Загрузка ...
|
|
| 30 | 53-1005034 | Сальник передний коленчатого вала с пружиной в сборе |
Загрузка ...
|
|
| 30 | РТ53-1005034 | Сальник передний коленчатого вала с пружиной в сборе |
Загрузка ...
|
|
| 31 | 4216.1002058 | Крышка pаспpеделительных шестеpен с манжетой в сбоpе |
Загрузка ...
|
|
| 32 | 417.1002064 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 33 | 258611 | Штифт 4х10 |
Загрузка ...
|
|
| 33 | F00000-0870767-009 | Штифт 4х10 |
Загрузка ...
|
|
| 34 | 291752-П29 | Шпилька |
Загрузка ...
|
|
| 35 | 4216.1002122 | Шпилька М8х70 |
Загрузка ...
|
|
| 36 | 4215.1002120 | Шпилька М8х1х70 |
Загрузка ...
|
|
| 37 | 4216.1002014-02 | Блок цилиндров |
Загрузка ...
|
|
| 38 | 296576-П29 | Пробка КГ 1/2 |
Загрузка ...
|
|
| 39 | 421.1002090 | Заглушка D 45 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
