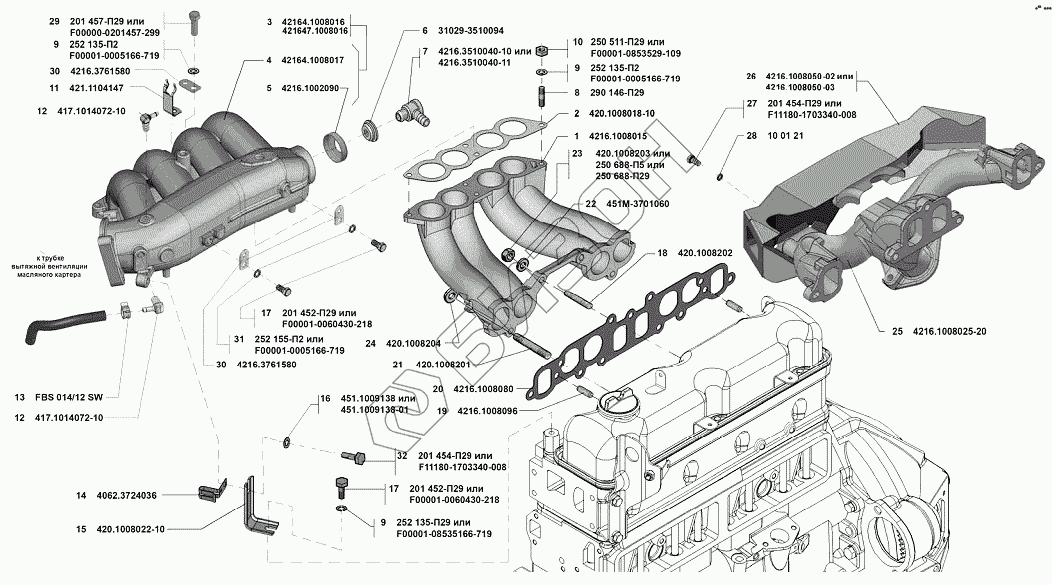

Графический каталог запасных частей к технике: УМЗ-42164 (Евро 4). Газопроводы впускной и выпускной
1
2
3
3
4
4
5
6
7
7
8
9
9
9
9
10
10
11
12
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
23
23
24
25
26
26
27
27
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1008015 | Труба впускная |
Загрузка ...
|
|
| 2 | 420.1008018-10 | Прокладка ресивера |
Загрузка ...
|
|
| 3 | 421647.1008016 | Ресивер впускной трубы в сборе |
Загрузка ...
|
|
| 3 | 42164.1008016 | Ресивер впускной трубы в сборе |
Загрузка ...
|
|
| 4 | 42164.1008017 | Ресивер впускной трубы |
Загрузка ...
|
|
| 4 | 421647.1008017 | Ресивер впускной трубы |
Загрузка ...
|
|
| 5 | 4216.1002090 | Заглушка ресивера |
Загрузка ...
|
|
| 6 | 31029-3510094 | Втулка уплотнительная |
Загрузка ...
|
|
| 7 | 4216.3510040-10 | Штуцер забора вакуума |
Загрузка ...
|
|
| 7 | 4216.3510040-11 | Штуцер забора вакуума |
Загрузка ...
|
|
| 8 | 290146-П29 | Шпилька М8 |
Загрузка ...
|
|
| 9 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 9 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 10 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 10 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 11 | 421.1104147 | Скоба |
Загрузка ...
|
|
| 12 | 417.1014072-10 | Штуцер угловой |
Загрузка ...
|
|
| 13 | FBS014/12SW | Хомут пружинный |
Загрузка ...
|
|
| 14 | 4062.3724036 | Держатель колодки |
Загрузка ...
|
|
| 15 | 420.1008022-10 | Кронштейн ресивера |
Загрузка ...
|
|
| 16 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 16 | 451-1009138-01 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 17 | F00001-0060430-218 | Болт М8-6gх12 |
Загрузка ...
|
|
| 17 | 201452-П29 | Болт М8х12 |
Загрузка ...
|
|
| 18 | 420.1008202 | Шпилька М10х35 |
Загрузка ...
|
|
| 19 | 4216.1008096 | Штифт 10х30 |
Загрузка ...
|
|
| 20 | 4216.1008080 | Прокладка газопровода |
Загрузка ...
|
|
| 21 | 420.1008201 | Шпилька М10х80 |
Загрузка ...
|
|
| 22 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 23 | 420.1008203 | Гайка М10х1 |
Загрузка ...
|
|
| 23 | 250688-П5 | Гайка М10х1-6Н |
Загрузка ...
|
|
| 23 | 250688-П29 | Гайка М10х1 |
Загрузка ...
|
|
| 24 | 420.1008204 | Шайба |
Загрузка ...
|
|
| 25 | 4216.1008025-20 | Коллектор выпускной |
Загрузка ...
|
|
| 26 | 4216.1008050-02 | Экран коллектора |
Загрузка ...
|
|
| 26 | 4216.1008050-03 | Экран коллектора |
Загрузка ...
|
|
| 27 | 201454-П29 | Болт М8-6gх16 |
Загрузка ...
|
|
| 27 | F11180-1703340-008 | Болт М8-6gх16 |
Загрузка ...
|
|
| 28 | 100121 | Шайба 8 |
Загрузка ...
|
|
| 29 | 201457-П29 | Болт М8-6gх22 |
Загрузка ...
|
|
| 29 | F00000-0201457-299 | Болт М8-6gх22 |
Загрузка ...
|
|
| 30 | 4216.3761580 | Держатель скобы |
Загрузка ...
|
|
| 31 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 31 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 32 | 201454-П29 | Болт М8-6gх16 |
Загрузка ...
|
|
| 32 | F11180-1703340-008 | Болт М8-6gх16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
