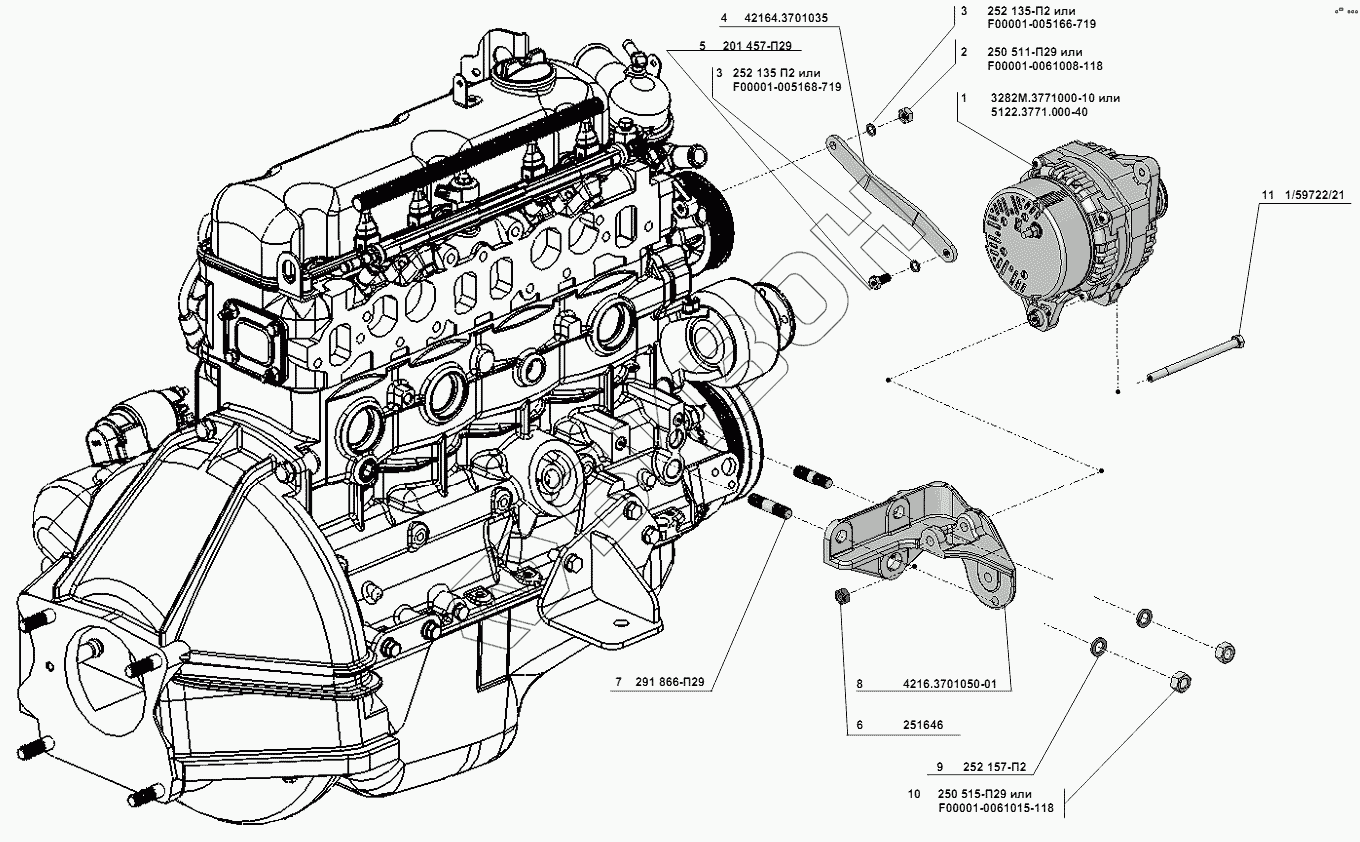

Графический каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Генератор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
2
3
3
3
3
4
5
5
5
6
7
8
8
8
8
8
9
9
9
10
10
10
11
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 5122.3771.000-40 Генератор
Загрузка ...
1 3282М.3771000-10 Генератор
Загрузка ...
2 250511-П29 Гайка М8х1–6Н
Загрузка ...
2 F00001-0061008-118 Гайка М8-6Н
Загрузка ...
3 252135-П2 Шайба 8Т пружинная
Загрузка ...
3 252135-П2 Шайба 8Т пружинная
Загрузка ...
4 42164.3701035 Планка установочная генератора
Загрузка ...
5 201457-П29 Болт М8-6gх22
Загрузка ...
5 F00000-0201457-299 Болт М8-6gх22
Загрузка ...
6 251646 Гайка М10х1,25
Загрузка ...
7 291866-П29 Шпилька М12х1,25х26
Загрузка ...
8 4216.3701050-01 Шпилька М12х1,25х26
Загрузка ...
8 4216.3701050-11 Кронштейн агрегатов
Загрузка ...
8 4216.3701050-21 Кронштейн агрегатов
Загрузка ...
9 252157-П2 Шайба 12 Л пружинная
Загрузка ...
9 F00001-0005170-719 Шайба 12Л пружинная
Загрузка ...
10 250515-П29 Гайка М12х1,25-6Н
Загрузка ...
10 F00001-0061015-118 Гайка М12х1,25-6Н
Загрузка ...
11 1/59722/21 Болт М10х1,25х120
Загрузка ...
11 1/59724/21 Болт М10х1,25х130
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
