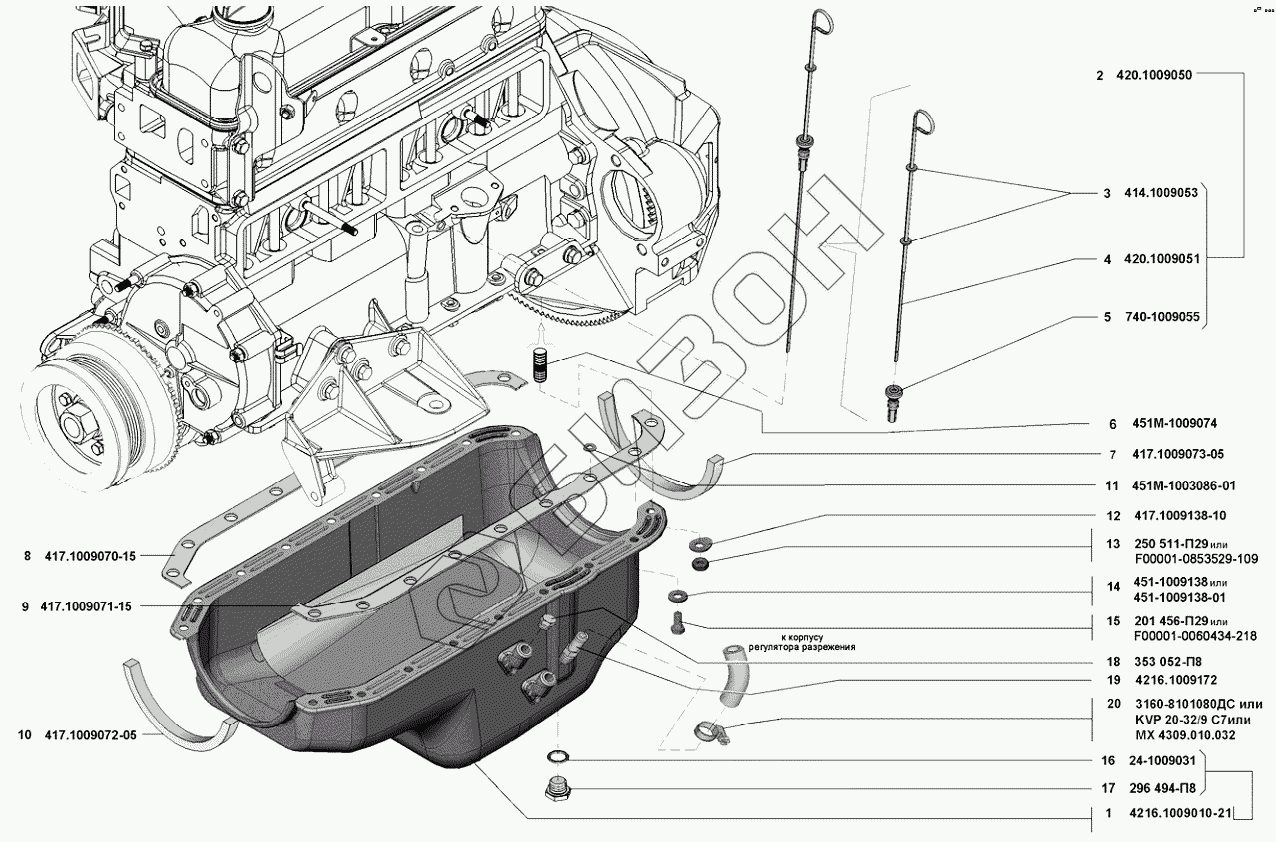

Графический каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Картер масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1009010-21 | Картер масляный в сборе |
Загрузка ...
|
|
| 2 | 420.1009050 | Указатель уpовня масла с уплотнителем в сбоpе |
Загрузка ...
|
|
| 3 | 414.1009053 | Шайба указателя уровня масла |
Загрузка ...
|
|
| 4 | 420.1009051 | Указатель уpовня масла в сбоpе |
Загрузка ...
|
|
| 5 | 740-1009055 | Уплотнитель указателя уровня |
Загрузка ...
|
|
| 6 | 451М-1009074 | Шпилька М8х1х15 |
Загрузка ...
|
|
| 7 | 417.1009073-05 | Прокладка масляного картера задняя |
Загрузка ...
|
|
| 8 | 417.1009070-15 | Прокладка масляного картера правая |
Загрузка ...
|
|
| 9 | 417.1009071-15 | Прокладка масляного картера левая |
Загрузка ...
|
|
| 10 | 417.1009072-05 | Прокладка масляного картера передняя |
Загрузка ...
|
|
| 11 | 451М-1003086-01 | Шайба распорная |
Загрузка ...
|
|
| 12 | 417.1009138-10 | Шайба (устанавливается по краям картера) |
Загрузка ...
|
|
| 13 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 13 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 14 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 14 | 451-1009138-01 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 15 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 15 | F00001-0060434-218 | Болт М8-6gх20 |
Загрузка ...
|
|
| 16 | 24-1009031 | Прокладка |
Загрузка ...
|
|
| 17 | 296494-П8 | Пробка М18х1,5 специальная |
Загрузка ...
|
|
| 18 | 353052-П8 | Пробка К1/4" |
Загрузка ...
|
|
| 19 | 4216.1009172 | Штуцер прямой |
Загрузка ...
|
|
| 20 | 3160-8101080ДС | Хомут червячный |
Загрузка ...
|
|
| 20 | KVР20-32/9 | Хомут червячный |
Загрузка ...
|
|
| 20 | МХ4309.010.032 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
