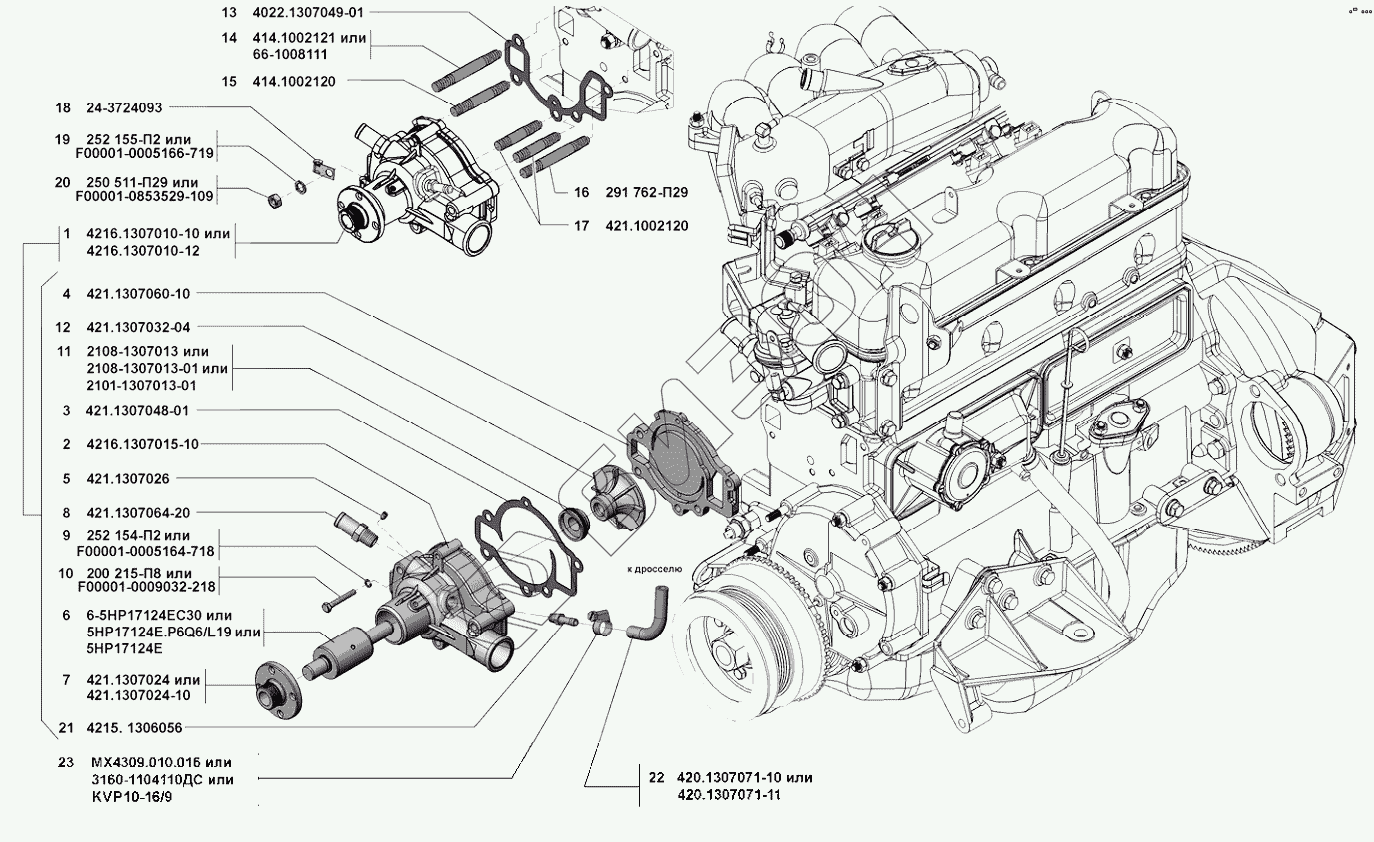

Графический каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Насос водяной
1
1
1
2
3
4
5
6
6
6
6
6
7
7
7
8
9
9
9
10
10
10
11
11
11
11
11
12
13
14
14
14
15
16
17
18
19
19
19
20
20
20
21
22
22
22
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1307010-12 | Насос водяной в сборе |
Загрузка ...
|
|
| 1 | 4216.1307010-10 | Насос водяной в сборе |
Загрузка ...
|
|
| 2 | 4216.1307015-10 | Корпус водяного насоса |
Загрузка ...
|
|
| 3 | 421.1307048-01 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 4 | 421.1307060-10 | Крышка корпуса насоса |
Загрузка ...
|
|
| 5 | 421.1307026 | Фиксатор подшипника водяного насоса |
Загрузка ...
|
|
| 6 | 6-5НР17124ЕС30 | Подшипник шарико-роликовый радиальный |
Загрузка ...
|
|
| 6 | 5НР17124Е.Р6Q6/L19 | Подшипник шарико-роликовый радиальный специальный |
Загрузка ...
|
|
| 6 | 5НР17124Е | Подшипник водяного насоса |
Загрузка ...
|
|
| 7 | 421.1307024 | Ступица водяного насоса |
Загрузка ...
|
|
| 7 | 421.1307024-10 | Ступица водяного насоса |
Загрузка ...
|
|
| 8 | 421.1307064-20 | Штуцер отопителя |
Загрузка ...
|
|
| 9 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 9 | F00001-0005164-718 | Шайба 6 |
Загрузка ...
|
|
| 10 | 200215-П8 | Болт М6-6gх40 |
Загрузка ...
|
|
| 10 | F00001-0009032-218 | Болт М6-6gх40 |
Загрузка ...
|
|
| 11 | 2101-1307013-01 | Сальник водяного насоса |
Загрузка ...
|
|
| 11 | 2108-1307013 | Сальник насоса |
Загрузка ...
|
|
| 11 | 2108-1307013-01 | Сальник водяного насоса |
Загрузка ...
|
|
| 12 | 421.1307032-04 | Крыльчатка водяного насоса в сборе |
Загрузка ...
|
|
| 13 | 4022.1307049-01 | Прокладка насоса |
Загрузка ...
|
|
| 14 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 14 | 66-1008111 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 15 | 414.1002120 | Шпилька М8х1х47 |
Загрузка ...
|
|
| 16 | 291762-П29 | Шпилька 2 |
Загрузка ...
|
|
| 17 | 421.1002120 | Шпилька М8х1х54 |
Загрузка ...
|
|
| 18 | 24-3724093 | Скоба крепления проводов |
Загрузка ...
|
|
| 19 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 19 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 20 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 20 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 21 | 4215.1306056 | Штуцер |
Загрузка ...
|
|
| 22 | 420.1307071-10 | Шланг бензопровода |
Загрузка ...
|
|
| 22 | 420.1307071-11 | Шланг бензопровода |
Загрузка ...
|
|
| 23 | МХ4309.010.016 | Хомут червячный |
Загрузка ...
|
|
| 23 | 3160-1104110ДС | Хомут |
Загрузка ...
|
|
| 23 | КVР10-16/9 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
