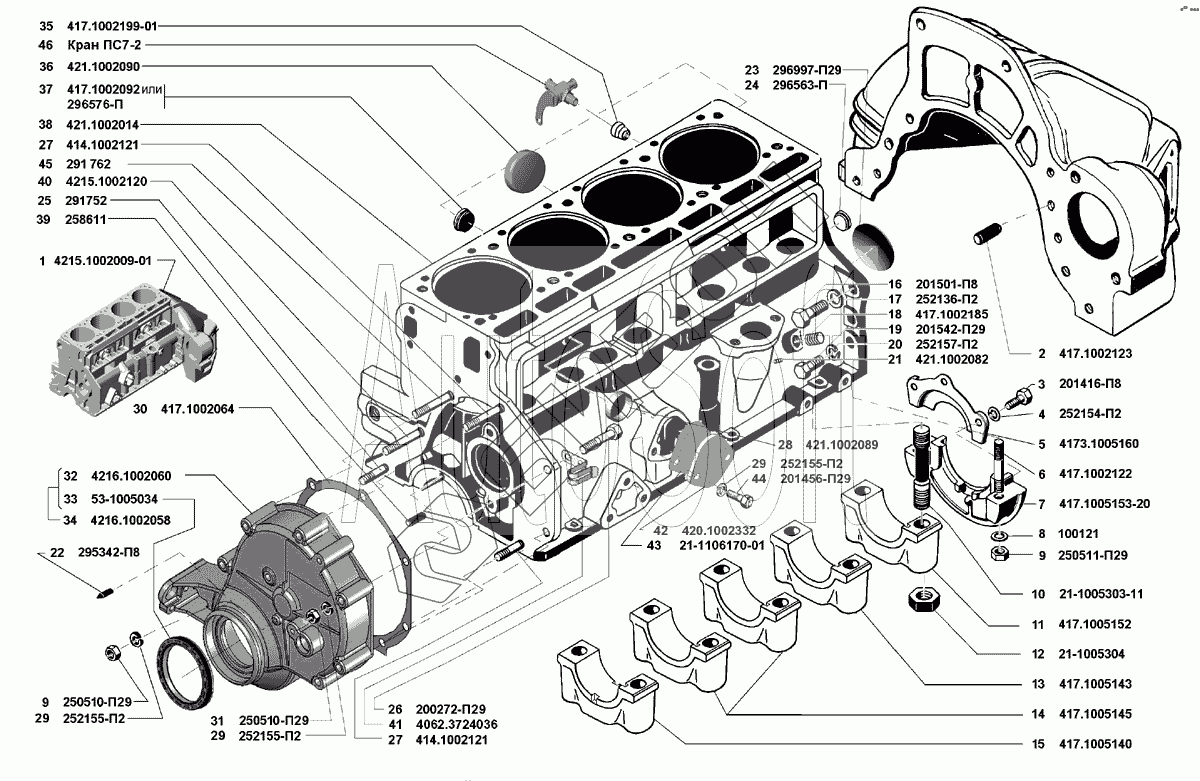

Графический каталог запасных частей к технике: УМЗ-4216 (Евро 3). Блок цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1002009-01 | Блок цилиндров с крышками и картером сцепления в сбоpе |
Загрузка ...
|
|
| 2 | 417.1002123 | Штифт D 13х28 |
Загрузка ...
|
|
| 3 | 201416-П8 | Болт М6-6gх12 |
Загрузка ...
|
|
| 4 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 5 | 4173.1005160 | Держатель манжеты коленчатого вала |
Загрузка ...
|
|
| 6 | 417.1002122 | Шпилька М8х32 |
Загрузка ...
|
|
| 7 | 417.1005153-20 | Крышка манжеты коленчатого вала |
Загрузка ...
|
|
| 8 | 100121 | Шайба 8 |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 10 | 21-1005303-11 | Шпилька М14х1,5х75 |
Загрузка ...
|
|
| 11 | 417.1005152 | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 12 | 21-1005304 | Гайка М14х1,5 |
Загрузка ...
|
|
| 13 | 417.1005143 | Крышка четвертого подшипника коленчатого вала |
Загрузка ...
|
|
| 14 | 417.1005145 | Крышка второго и третьего подшипников коленчатого вала |
Загрузка ...
|
|
| 15 | 417.1005140 | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 16 | 201501-П8 | Болт М10-6gх35 |
Загрузка ...
|
|
| 17 | 252136-П2 | Шайба 10 ОТ пружинная |
Загрузка ...
|
|
| 18 | 417.1002185 | Заглушка |
Загрузка ...
|
|
| 19 | 201542-П29 | Болт М12-6gх35 |
Загрузка ...
|
|
| 20 | 252157-П2 | Шайба 12 Л пружинная |
Загрузка ...
|
|
| 21 | 421.1002082 | Заглушка |
Загрузка ...
|
|
| 22 | 295342-П8 | Штифт |
Загрузка ...
|
|
| 23 | 296997-П29 | Заглушка 055 |
Загрузка ...
|
|
| 24 | 296563-П | Пробка КГ 3/8" |
Загрузка ...
|
|
| 25 | 291752 | Шпилька 2-М8х (1,25-Сn)/ (1-4h)х38 |
Загрузка ...
|
|
| 26 | 200272-П29 | Болт М8х65 |
Загрузка ...
|
|
| 27 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 28 | 421.1002089 | Заглушка D 30 |
Загрузка ...
|
|
| 29 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 30 | 417.1002064 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 31 | 250510-П29 | Гайка М8-6Н |
Загрузка ...
|
|
| 32 | 4216.1002060 | Крышка распределительных шестерен |
Загрузка ...
|
|
| 33 | 53-1005034 | Сальник передний коленчатого вала с пружиной в сборе |
Загрузка ...
|
|
| 34 | 4216.1002058 | Крышка pаспpеделительных шестеpен с манжетой в сбоpе |
Загрузка ...
|
|
| 35 | 417.1002199-01 | Штуцер переходной |
Загрузка ...
|
|
| 36 | 421.1002090 | Заглушка D 45 |
Загрузка ...
|
|
| 37 | 417.1002092 | Пробка КГ 1/2" |
Загрузка ...
|
|
| 38 | 421.1002014 | Блок цилиндров |
Загрузка ...
|
|
| 38 | 4216.1002014-01 | Блок цилиндров |
Загрузка ...
|
|
| 39 | 258611 | Штифт 4х10 |
Загрузка ...
|
|
| 40 | 4215.1002120 | Шпилька М8х1х70 |
Загрузка ...
|
|
| 41 | 4062.3724036 | Держатель колодки |
Загрузка ...
|
|
| 42 | 420.1002332 | Крышка люка привода бензинового насоса |
Загрузка ...
|
|
| 43 | 21-1106170-01 | Прокладка бензинового насоса |
Загрузка ...
|
|
| 44 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 45 | 291762 | Шпилька М8х1,25х75 |
Загрузка ...
|
|
| 46 | КранПС7-2 | Кран ПС7-2 сливной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
