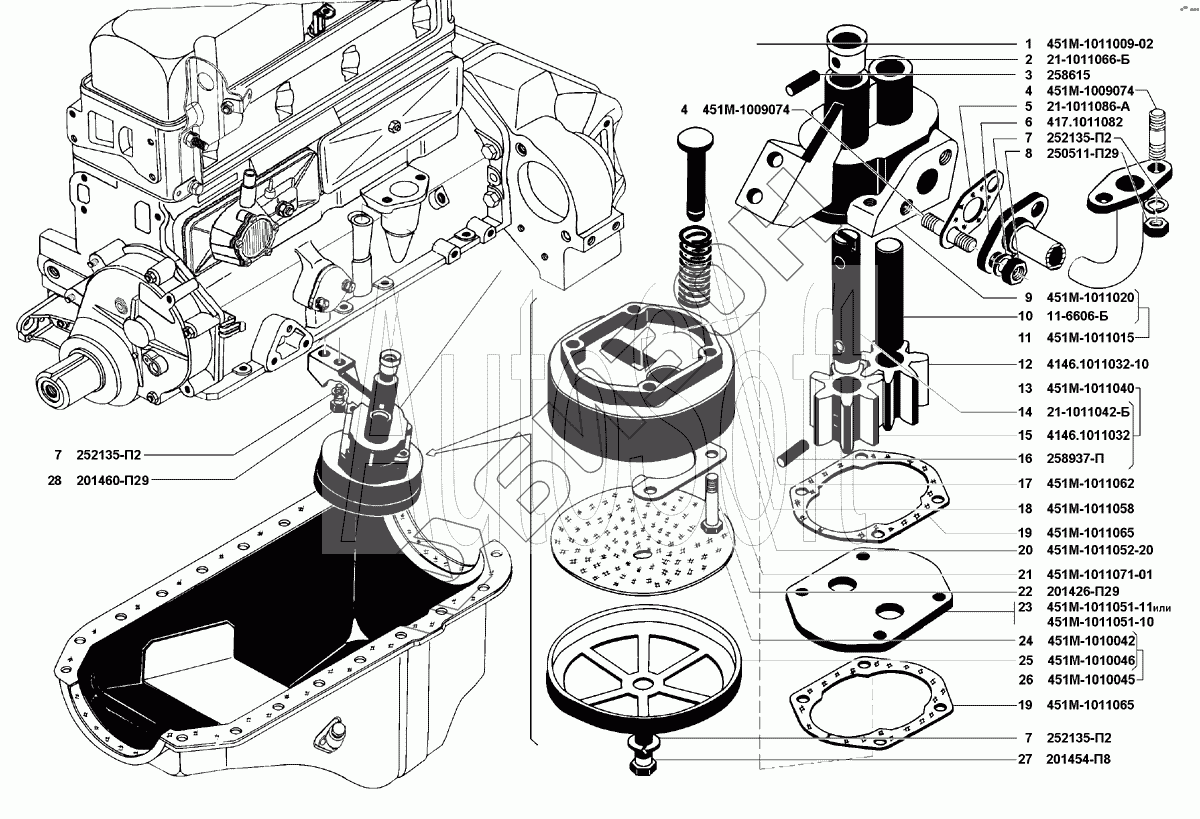

Графический каталог запасных частей к технике: УМЗ-4216 (Евро 3). Маслоприемник и масляный насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 451М-1011009-02 Насос масляный с маслоприемником в сборе
Загрузка ...
2 21-1011066-Б Втулка валика масляного насоса
Загрузка ...
3 258615 Штифт 4х20 крепления втулки валика
Загрузка ...
4 451М-1009074 Шпилька М8х1х15
Загрузка ...
5 21-1011086-А Прокладка фланца нагнетательной трубки
Загрузка ...
6 417.1011082 Трубка нагнетательная масляного насоса
Загрузка ...
7 252135-П2 Шайба 8Т пружинная
Загрузка ...
8 250511-П29 Гайка М8х1–6Н
Загрузка ...
9 451М-1011020 Корпус
Загрузка ...
10 11-6606-Б Ось ведомой шестерни масляного насоса
Загрузка ...
11 451М-1011015 Корпус в сборе
Загрузка ...
12 4146.1011032-10 Шестерня
Загрузка ...
13 451М-1011040 Валик с шестерней в сборе
Загрузка ...
14 21-1011042-Б Валик
Загрузка ...
15 4146.1011032 Шестерня
Загрузка ...
16 258937-П Штифт 4х22
Загрузка ...
17 451М-1011062 Клапан редукционный масляного насоса
Загрузка ...
18 451М-1011058 Пружина редукционного клапана
Загрузка ...
19 451М-1011065-10 Прокладка крышки масляного насоса
Загрузка ...
19 451М-1011065 Прокладка крышки масляного насоса
Загрузка ...
20 451М-1011052-20 Крышка масляного насоса
Загрузка ...
21 451М-1011071-01 Пластина стопорная к насосу масляному
Загрузка ...
22 201426-П29 Болт М6-6gх35
Загрузка ...
23 451М-1011051-11 Пластина
Загрузка ...
24 451М-1010042 Сетка маслоприемника
Загрузка ...
25 451М-1010046 Каркас сетки маслоприемника
Загрузка ...
26 451М-1010045 Сетка с каркасом
Загрузка ...
27 201454-П8 Болт М8-6gх16
Загрузка ...
28 201460-П29 Болт М8-6gх30
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
