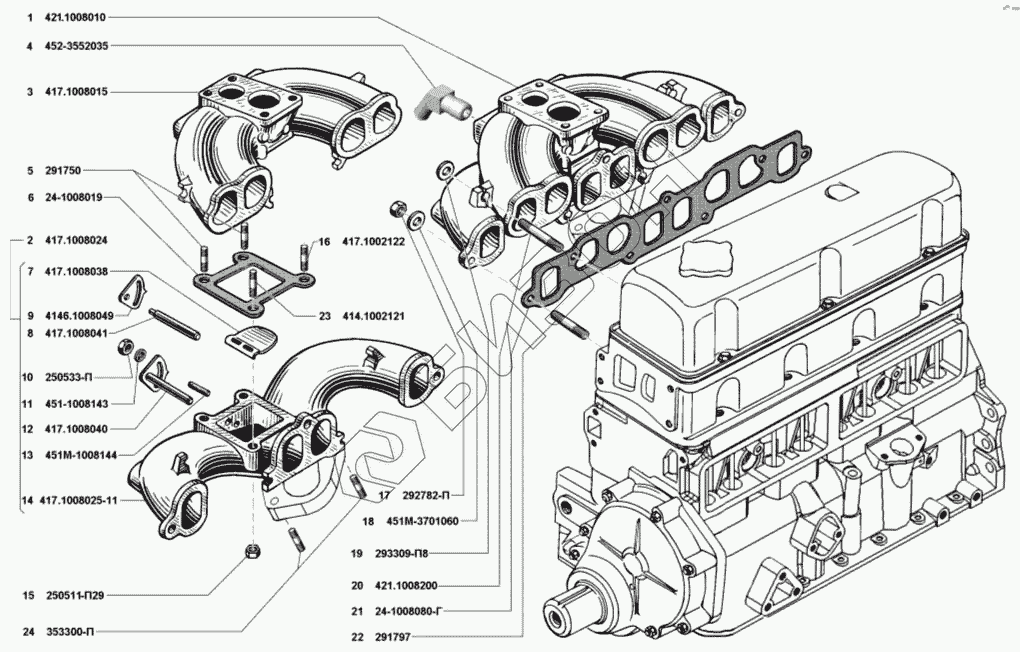

Графический каталог запасных частей к технике: УМЗ-421. Газопроводы впускной и выпускной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 417.1008010-20 | Газопровод в сборе |
Загрузка ...
|
|
| 2 | 414.1008024 | Коллектор выпускной в сборе |
Загрузка ...
|
|
| 3 | 417.1008015 | Труба впускная |
Загрузка ...
|
|
| 4 | 452-3552035 | Штуцер забора вакуума |
Загрузка ...
|
|
| 5 | 291750 | Шпилька М8х1х25 |
Загрузка ...
|
|
| 6 | 24-1008019 | Прокладка между впускной трубой и выпускным коллектором |
Загрузка ...
|
|
| 7 | 417.1008038 | Заслонка подогрева смеси |
Загрузка ...
|
|
| 8 | 417.1008041 | Ось заслонки подогрева смеси |
Загрузка ...
|
|
| 9 | 4146.1008049 | Сектор заслонки подогрева смеси |
Загрузка ...
|
|
| 10 | 250533-П | Гайка М6х0,75 |
Загрузка ...
|
|
| 11 | 451.1008143 | Шайба 7 сектора заслонки подогрева смеси |
Загрузка ...
|
|
| 12 | 417.1008040 | Ось заслонки подогрева смеси в сборе |
Загрузка ...
|
|
| 13 | 451М-1008144 | Шпилька М6х11 |
Загрузка ...
|
|
| 14 | 417.1008025-12 | Коллектор выпускной |
Загрузка ...
|
|
| 15 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 16 | 290146-П8 | Шпилька М8х1 х32 специальная |
Загрузка ...
|
|
| 17 | 292782-П | Гайка М10х1 специальная крепления газопровода |
Загрузка ...
|
|
| 18 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 19 | 293309-П8 | Шайба 10,5 специальная |
Загрузка ...
|
|
| 20 | 421.1008200 | Шпилька М10х1х75 специальная |
Загрузка ...
|
|
| 21 | 24-1008080-Г | Прокладка газопровода |
Загрузка ...
|
|
| 22 | 291797 | Шпилька М10х1х30 |
Загрузка ...
|
|
| 23 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 24 | 417.1008030 | Шпилька М10х41 специальная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
