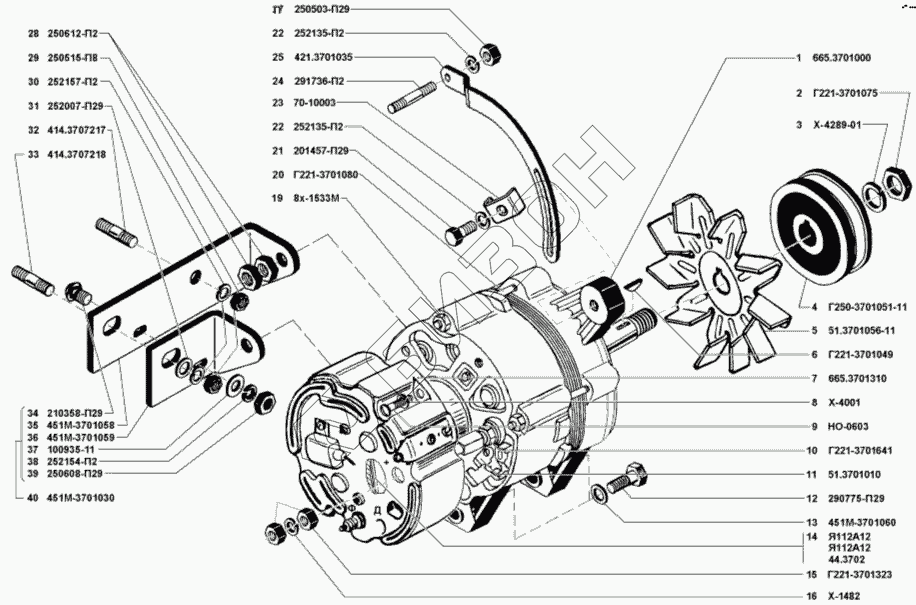

Графический каталог запасных частей к технике: УМЗ-421. Генератор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
19
20
21
22
22
23
24
25
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 665.3701000 | Генератор с интегральным регулятором напряжения |
Загрузка ...
|
|
| 2 | Г221-3701075 | Гайка |
Загрузка ...
|
|
| 3 | Х-4289-01 | Шайба |
Загрузка ...
|
|
| 4 | 51.3701056-11 | Вентилятор |
Загрузка ...
|
|
| 5 | Г250-3701051-11 | Шкив |
Загрузка ...
|
|
| 6 | Г221-3701049 | Шпонка сегментная |
Загрузка ...
|
|
| 7 | 6651.3701310-01 | Кожух |
Загрузка ...
|
|
| 8 | Х-4001 | Шайба 6 Т |
Загрузка ...
|
|
| 9 | НО-0603 | Винт |
Загрузка ...
|
|
| 10 | Г221-3701641 | Болт контактный |
Загрузка ...
|
|
| 11 | 51.3701010 | Щеткодержатель |
Загрузка ...
|
|
| 12 | 290775-П29 | Болт М10х40 |
Загрузка ...
|
|
| 13 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 14 | Я112А12 | Интегральный регулятор напряжения |
Загрузка ...
|
|
| 14 | 443702 | Интегральный регулятор напряжения |
Загрузка ...
|
|
| 14 | Я112А1 | Интегральный регулятор напряжения |
Загрузка ...
|
|
| 15 | 66.3701054 | Втулка |
Загрузка ...
|
|
| 16 | Г221-3701005 | Шайба упорная |
Загрузка ...
|
|
| 17 | Г221-3701323 | Гайка низкая М 6 |
Загрузка ...
|
|
| 18 | Х-1482 | Шайба 6Т пружинная |
Загрузка ...
|
|
| 19 | 8х-1533М | Гайка |
Загрузка ...
|
|
| 20 | Г221-3701080 | Болт стяжной |
Загрузка ...
|
|
| 21 | 201457-П29 | Болт М8-6gх22 |
Загрузка ...
|
|
| 22 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 23 | 70-10003 | Скоба прижимная |
Загрузка ...
|
|
| 24 | 291736-П2 | Шпилька М8х1х16 |
Загрузка ...
|
|
| 25 | 421.3701035 | Планка установочная генератора |
Загрузка ...
|
|
| 26 | К73-58-4-2,2мкФ-100В | Конденсатор |
Загрузка ...
|
|
| 26 | К73-21-В-100В-2,2мкФ | Конденсатор |
Загрузка ...
|
|
| 27 | 250503-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 28 | 250612-П29 | Гайка М10 |
Загрузка ...
|
|
| 29 | 250515-П8 | Гайка М12х1,25 |
Загрузка ...
|
|
| 30 | 252157-П2 | Шайба 12 Л пружинная |
Загрузка ...
|
|
| 31 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 32 | 414.3707217 | Шпилька М12х1,25х25 |
Загрузка ...
|
|
| 33 | 414.3707218 | Шпилька М12х1,25х32 |
Загрузка ...
|
|
| 34 | 210358-П29 | Болт М6х20 |
Загрузка ...
|
|
| 35 | 451М-2701058 | Кронштейн крепления генератора передний |
Загрузка ...
|
|
| 36 | 451М-3707059 | Кронштейн крепления генератора задний |
Загрузка ...
|
|
| 37 | 100935-11 | Шайба 6 |
Загрузка ...
|
|
| 38 | 252154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 39 | 250608-П29 | Гайка М6 |
Загрузка ...
|
|
| 40 | 451М-3701030 | Кронштейн крепления генератора в сборе |
Загрузка ...
|
|
| 41 | 66.3701400 | Крышка со стороны привода |
Загрузка ...
|
|
| 42 | 37.3701100Б | Статор |
Загрузка ...
|
|
| 43 | 665.3701200 | Ротор |
Загрузка ...
|
|
| 44 | 665.3701300-01 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 45 | БПВ56-62-02 | Блок выпрямительный с дополнительными диодами |
Загрузка ...
|
|
| 46 | 6-180201У2С9ГОСТ8882-75 | Подшипник |
Загрузка ...
|
|
| 47 | 6-180302У2С9ГОСТ8882-75 | Подшипник |
Загрузка ...
|
|
| 48 | 8Х-4165 | Винт |
Загрузка ...
|
|
| 49 | М42-3728304-12 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
