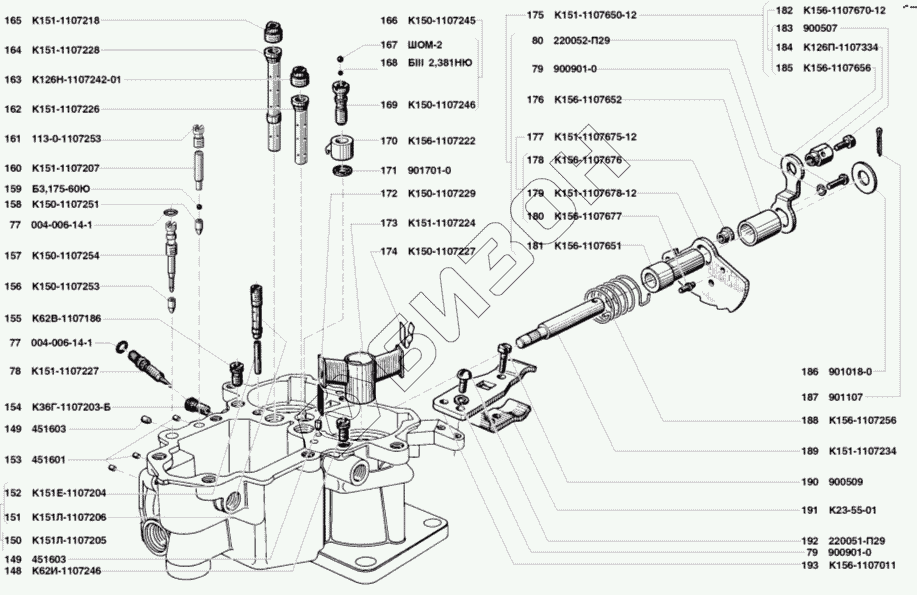

Графический каталог запасных частей к технике: УМЗ-421. Карбюратор К151Л, К151Е
77
77
78
79
79
80
148
149
149
150
150
151
151
152
153
154
154
155
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77 | 004-006-14-1 | Кольцо |
Загрузка ...
|
|
| 78 | К151-1107227 | Винт |
Загрузка ...
|
|
| 79 | 900901-0 | Шайба 4 пружинная |
Загрузка ...
|
|
| 80 | 220052-П29 | Винт М4х12 |
Загрузка ...
|
|
| 148 | К62И-1107246 | Жиклер воздушный переходной системы |
Загрузка ...
|
|
| 149 | 451603 | Заглушка |
Загрузка ...
|
|
| 150 | К151Е-1107205 | Трубка эмульсионная в сборе |
Загрузка ...
|
|
| 150 | К151Л-1107205 | Трубка эмульсионная в сборе |
Загрузка ...
|
|
| 151 | К151-1107206 | Трубка эмульсионная |
Загрузка ...
|
|
| 151 | К151Л-1107206 | Трубка эмульсионная |
Загрузка ...
|
|
| 152 | К151Е-1107204 | Трубка холостого хода |
Загрузка ...
|
|
| 153 | 451601 | Заглушка |
Загрузка ...
|
|
| 154 | К62С-1107186 | Жиклер |
Загрузка ...
|
|
| 154 | К36Г-1107203-Б | Жиклер |
Загрузка ...
|
|
| 155 | К62С-1107186 | Жиклер |
Загрузка ...
|
|
| 155 | К62В-1107186 | Жиклер воздушный холостого хода |
Загрузка ...
|
|
| 156 | К150-1107253 | Жиклер |
Загрузка ...
|
|
| 157 | К150-1107254 | Винт |
Загрузка ...
|
|
| 158 | К150-1107251 | Втулка |
Загрузка ...
|
|
| 159 | Б3.175-6010 | Шарик |
Загрузка ...
|
|
| 160 | К151-1107207 | Вытеснитель |
Загрузка ...
|
|
| 161 | 113-0-1107253 | Заглушка эмульсионного колодца |
Загрузка ...
|
|
| 162 | К151-1107226 | Трубка эмульсионная |
Загрузка ...
|
|
| 163 | К126Н-1107242-01 | Жиклер |
Загрузка ...
|
|
| 164 | К151-1107228 | Трубка эмульсионная |
Загрузка ...
|
|
| 165 | К151-1107218 | Жиклер |
Загрузка ...
|
|
| 166 | К150-1107245 | Клапан в сборе |
Загрузка ...
|
|
| 167 | ШОМ-2 | Дробь |
Загрузка ...
|
|
| 168 | БШ2,381НЮ | Шарик |
Загрузка ...
|
|
| 169 | К150-1107246 | Корпус клапана |
Загрузка ...
|
|
| 170 | К156-1107222 | Распылитель |
Загрузка ...
|
|
| 171 | 901701-0 | Прокладка |
Загрузка ...
|
|
| 172 | К150-1107229 | Прокладка |
Загрузка ...
|
|
| 173 | К151-1107224 | Диффузор малый |
Загрузка ...
|
|
| 174 | К150-1107227 | Пружина |
Загрузка ...
|
|
| 175 | К151-1107650-12 | Рычаг в сборе |
Загрузка ...
|
|
| 176 | К156-1107652 | Втулка |
Загрузка ...
|
|
| 177 | К151-1107675-12 | Кулачок в сборе |
Загрузка ...
|
|
| 178 | К156-1107676 | Втулка |
Загрузка ...
|
|
| 179 | К151-1107678-12 | Кулачок |
Загрузка ...
|
|
| 180 | К156-1107677 | Ось |
Загрузка ...
|
|
| 181 | К156-1107651 | Втулка |
Загрузка ...
|
|
| 182 | К156-1107670-12 | Рычаг в сборе |
Загрузка ...
|
|
| 183 | 900507 | Винт М4х8 |
Загрузка ...
|
|
| 184 | К126П-1107334 | Муфта |
Загрузка ...
|
|
| 185 | К156-1107656 | Рычаг |
Загрузка ...
|
|
| 186 | 901018-0 | Шайба 7х0,5 |
Загрузка ...
|
|
| 187 | 901107 | Шплинт 1,6х10 |
Загрузка ...
|
|
| 188 | К156-1107256 | Пружина |
Загрузка ...
|
|
| 189 | К151-1107234 | Ось |
Загрузка ...
|
|
| 190 | 900509 | Болт М4х13 |
Загрузка ...
|
|
| 191 | К23-55-01 | Зажим кронштейна тяги |
Загрузка ...
|
|
| 192 | 220051-П29 | Винт М4х10 |
Загрузка ...
|
|
| 193 | К156-1107011 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
