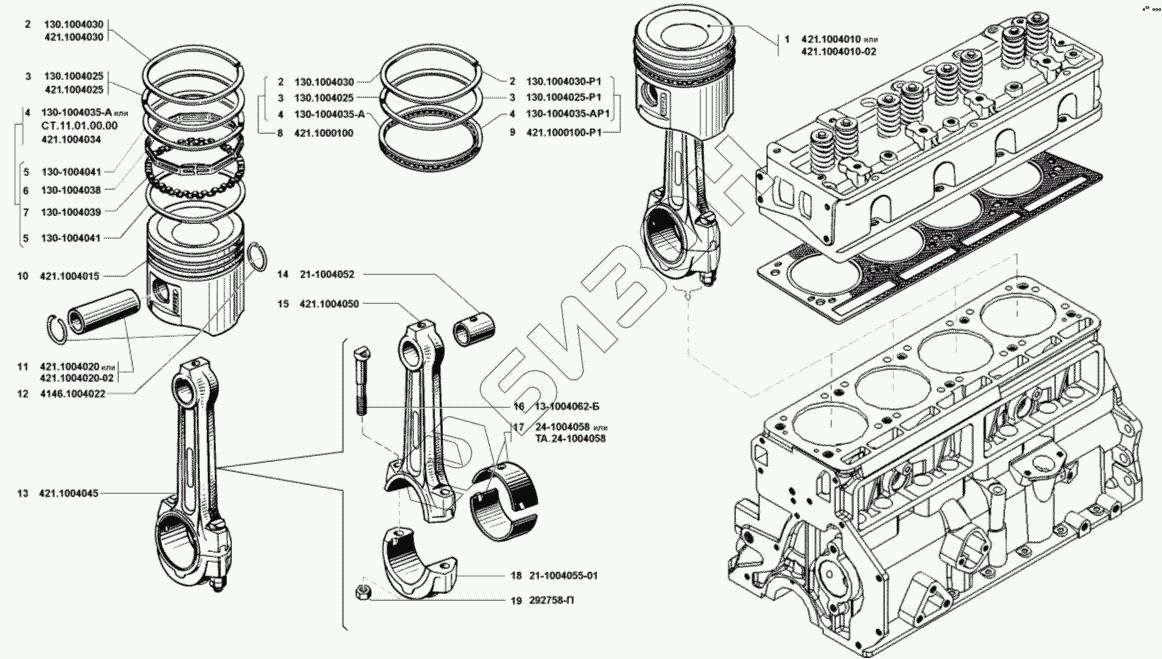

Графический каталог запасных частей к технике: УМЗ-421. Поршень и шатун
1
2
2
2
3
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ВК-24-1000104-КР | ВК-24-1000104-КР | Комплект шатунных вкладышей D 56,50 |
Загрузка ...
|
|
| ВК-24-1000104-ИР | ВК-24-1000104-ИР | Комплект шатунных вкладышей D 56,75 |
Загрузка ...
|
|
| ВК-24-1000104-ЖР | ВК-24-1000104-ЖР | Комплект шатунных вкладышей D 57,00 |
Загрузка ...
|
|
| ВК-24-1000104-ЕР | ВК-24-1000104-ЕР | Комплект шатунных вкладышей D 57,25 |
Загрузка ...
|
|
| ВК-24-1000104-ДР | ВК-24-1000104-ДР | Комплект шатунных вкладышей D 57,50 |
Загрузка ...
|
|
| ВК-24-1000104-ВР | ВК-24-1000104-ВР | Комплект шатунных вкладышей D 57,75 |
Загрузка ...
|
|
| ВК-24-1000104-БР | ВК-24-1000104-БР | Комплект шатунных вкладышей D 57,95 |
Загрузка ...
|
|
| ВК-24-1000104 | ВК-24-1000104 | Комплект шатунных вкладышей D 58,00 |
Загрузка ...
|
|
| 421.1004015-РЗ | 421.1004015-РЗ | Поршень 100,5 |
Загрузка ...
|
|
| 130-1004041-Р1 | 130-1004041-Р1 | Диск кольцевой поршневого маслосъемного кольца, увеличенный на 0,5 мм |
Загрузка ...
|
|
| 1 | 421.1004010 | Поршень и шатун в сборе |
Загрузка ...
|
|
| 2 | 130.1004030 | Кольцо поршневое компрессионное верхнее D 100,00 |
Загрузка ...
|
|
| 2 | 130.1004030-Р1 | Кольцо поршневое компрессионное верхнее 100.50 |
Загрузка ...
|
|
| 2 | 421.1004030 | Кольцо компрессионное верхнее |
Загрузка ...
|
|
| 3 | 130.1004025 | Кольцо поршневое компрессионное нижнее 100.00 |
Загрузка ...
|
|
| 3 | 421.1004025 | Кольцо поршневое компрессионное нижнее |
Загрузка ...
|
|
| 3 | 130.1004025-Р1 | Кольцо поршневое компрессионное нижнее 100,50 |
Загрузка ...
|
|
| 4 | 130-1004035-А | Кольцо поршневое маслосъемное (комплект) D 100,00 |
Загрузка ...
|
|
| 4 | 421.1004034 | Кольцо поршневое маслосьемное |
Загрузка ...
|
|
| 4 | 130-1004035-АР1 | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм (комплект) D 100,50 |
Загрузка ...
|
|
| 5 | 130-1004041 | Диск кольцевой поршневого маслосъемного кольца |
Загрузка ...
|
|
| 6 | 130-1004038 | Расширитель радиальный поршневого маслосъемного кольца |
Загрузка ...
|
|
| 7 | 130-1004039 | Расширитель осевой поршневого маслосъемного кольца |
Загрузка ...
|
|
| 8 | 421.1000100 | Комплект поршневых колец D 100,00 (стандартный) |
Загрузка ...
|
|
| 9 | 421.1000100-Р1 | Комплект поршневых колец D 100,50 |
Загрузка ...
|
|
| 10 | 421.1004015 | Поршень D 100 (стандартный) |
Загрузка ...
|
|
| 11 | 4146.1004022 | Кольцо стопорное поршневого пальца |
Загрузка ...
|
|
| 12 | 421.1004020 | Палец поршневой D 25,00 (стандартный) |
Загрузка ...
|
|
| 13 | 421.1004045 | Шатун в сборе |
Загрузка ...
|
|
| 14 | 21-1004052 | Втулка шатуна |
Загрузка ...
|
|
| 15 | 421.1004050 | Шатун |
Загрузка ...
|
|
| 16 | 13-1004062-Б | Болт крепления крышки шатуна |
Загрузка ...
|
|
| 17 | 24-1004058 | Вкладыш шатуна D 58,00 |
Загрузка ...
|
|
| 18 | 21-1004055-01 | Крышка шатуна |
Загрузка ...
|
|
| 19 | 292758-П | Гайка Сn М10х1 болта крышки шатуна |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
