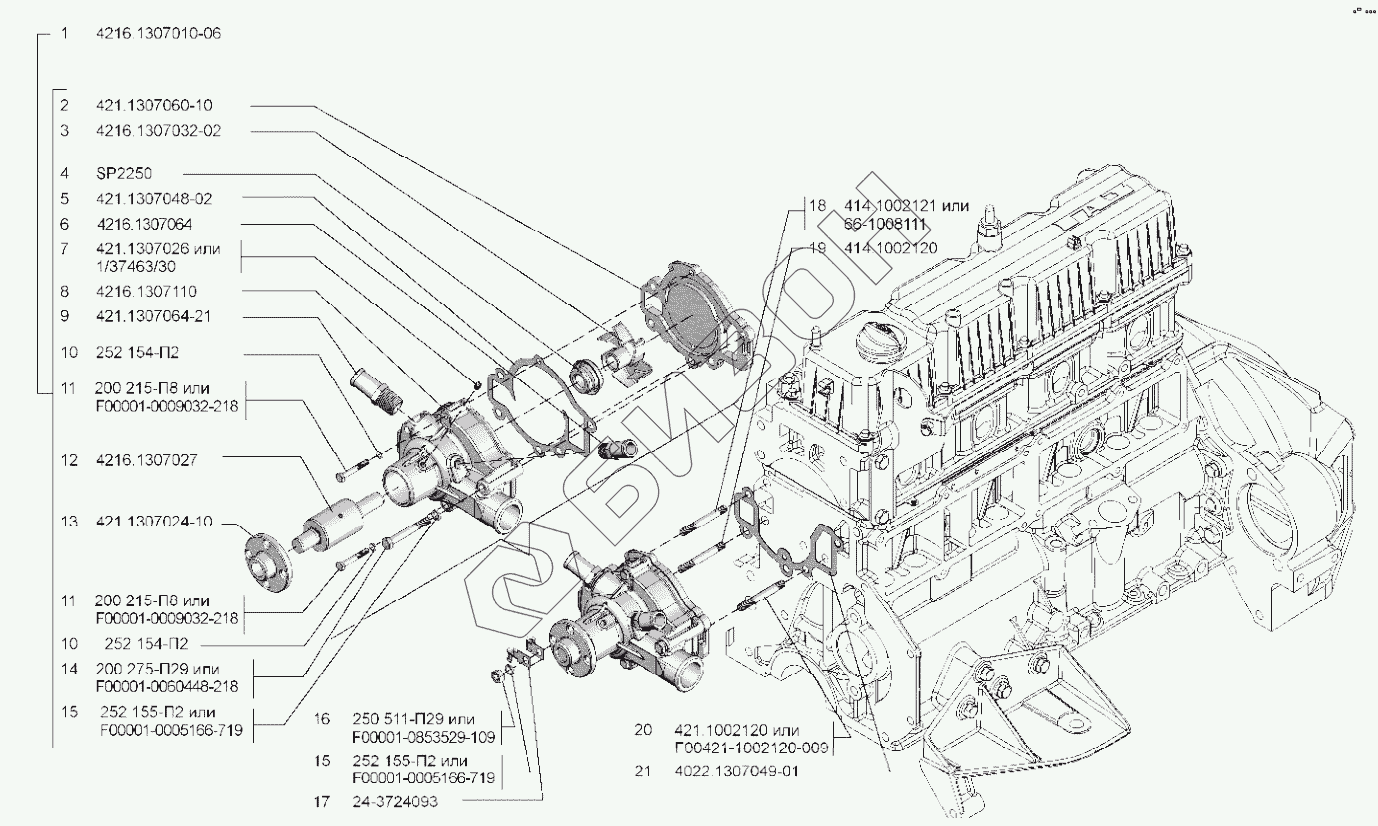

Графический каталог запасных частей к технике: УМЗ-А274. Насос водяной
1
2
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
13
14
14
15
15
15
15
16
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4216.1307010-06 | Насос водяной в сборе |
Загрузка ...
|
|
| 2 | 421.1307060-10 | Крышка корпуса насоса |
Загрузка ...
|
|
| 3 | 4216.1307032-02 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 4 | SP2250 | Сальник водяного насоса |
Загрузка ...
|
|
| 5 | 421.1307048-02 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 6 | 4216.1307064 | Штуцер отопителя |
Загрузка ...
|
|
| 7 | 421.1307026 | Фиксатор подшипника водяного насоса |
Загрузка ...
|
|
| 7 | 1/37463/30 | Фиксатор подшипника водяного насоса |
Загрузка ...
|
|
| 8 | 4216.1307110 | Корпус водяного насоса со вставкой |
Загрузка ...
|
|
| 9 | 421.1307064-21 | Штуцер отопителя |
Загрузка ...
|
|
| 10 | 252 154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 11 | 200 215-П8 | Болт |
Загрузка ...
|
|
| 11 | F00001-0009032-218 | Болт М6-6gх40 |
Загрузка ...
|
|
| 12 | 4216.1307027 | Подшипник водяного насоса |
Загрузка ...
|
|
| 13 | 421.1307024-10 | Ступица водяного насоса |
Загрузка ...
|
|
| 14 | 200 275-П29 | Болт |
Загрузка ...
|
|
| 14 | F00001-0060448-218 | Болт М8х80 |
Загрузка ...
|
|
| 15 | 252 155-П2 | Шайба |
Загрузка ...
|
|
| 15 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 16 | 250 511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 16 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 17 | 24-3724093 | Скоба крепления проводов |
Загрузка ...
|
|
| 18 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 18 | 66-1008111 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 19 | 414.1002120 | Шпилька М8х1х47 |
Загрузка ...
|
|
| 20 | 421.1002120 | Шпилька М8х1х54 |
Загрузка ...
|
|
| 20 | 421.1002120-01 | Шпилька |
Загрузка ...
|
|
| 21 | 4022.1307049-01 | Прокладка насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
