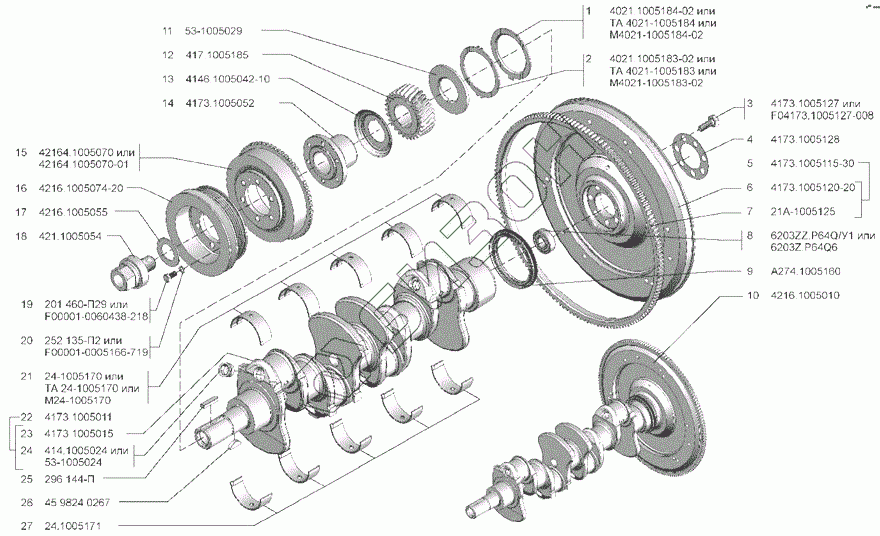

Графический каталог запасных частей к технике: УМЗ-А274. Вал коленчатый и маховик
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4021.1005184-02 | Шайба упоpного подшипника коленчатого вала - задняя |
Загрузка ...
|
|
| 2 | 4021-1005183-02 | Шайба упорного подшипника коленчатого вала |
Загрузка ...
|
|
| 3 | 4173.1005127 | Болт самоблокирующийся крепления маховика |
Загрузка ...
|
|
| 4 | 4173.1005128 | Шайба болтов крепления маховика |
Загрузка ...
|
|
| 5 | 4173.1005115-30 | Маховик в сбоpе |
Загрузка ...
|
|
| 6 | 4173.1005120-20 | Маховик |
Загрузка ...
|
|
| 7 | 21А-1005125 | Обод зубчатый маховика |
Загрузка ...
|
|
| 8 | 6203ZZ.P64Q6 | Подшипник радиальный шариковый однорядный |
Загрузка ...
|
|
| 9 | А274.1005160 | Сальник коленчатого вала задний |
Загрузка ...
|
|
| 10 | 4216.1005010 | Вал коленчатый и маховик в сборе |
Загрузка ...
|
|
| 11 | 53-1005029 | Шайба упорная коленчатого вала |
Загрузка ...
|
|
| 12 | 417.1005185 | Шестерня коленчатого вала |
Загрузка ...
|
|
| 13 | 4146.1005042-10 | Маслоотражатель коленчатого вала |
Загрузка ...
|
|
| 14 | 4173.1005052 | Ступица шкива коленчатого вала |
Загрузка ...
|
|
| 15 | 42164.100507 | Демпфер коленчатого вала в сборе |
Загрузка ...
|
|
| 16 | 4216.1005074-20 | Шкив привода вентилятора |
Загрузка ...
|
|
| 17 | 4216.1005055 | Шайба храповика |
Загрузка ...
|
|
| 18 | 421.1005054 | Болт коленчатого вала |
Загрузка ...
|
|
| 19 | 201 460-П29 | Болт |
Загрузка ...
|
|
| 20 | 252 135-П2 | Шайба |
Загрузка ...
|
|
| 21 | 24-1005170 | Вкладыш коренного подшипника D 64,00 |
Загрузка ...
|
|
| 22 | 4173.1005011 | Вал коленчатый в сборе |
Загрузка ...
|
|
| 23 | 4173.1005015 | Вал коленчатый |
Загрузка ...
|
|
| 24 | 414.1005024 | Пробка-заглушка |
Загрузка ...
|
|
| 25 | 296 144-П | Шпонка призматическая |
Загрузка ...
|
|
| 26 | 45 9824 0267 | Шпонка 6х10 сегментная |
Загрузка ...
|
|
| 27 | 24.1005171 | Вкладыш коренного подшипника коленчатого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
