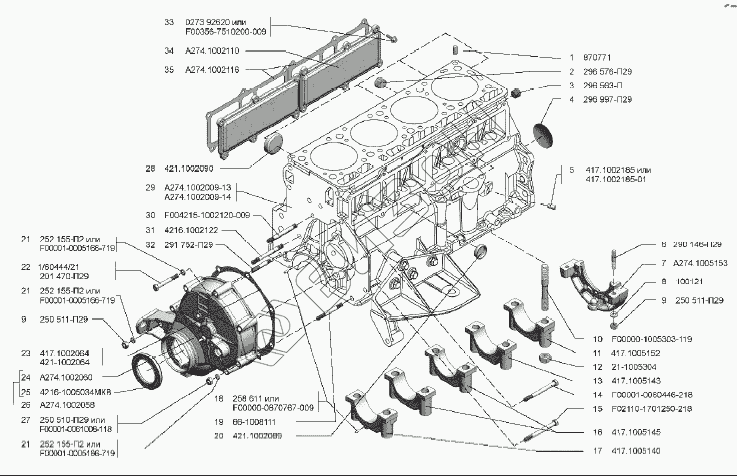

Графический каталог запасных частей к технике: УМЗ-А275. Блок цилиндров
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
21
21
21
22
22
23
23
24
25
26
27
27
28
29
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 870771 | Штифт |
Загрузка ...
|
|
| 2 | 296576-П29 | Пробка КГ 1/2 |
Загрузка ...
|
|
| 3 | 296563-П | Пробка КГ 3/8" |
Загрузка ...
|
|
| 4 | 296997-П29 | Заглушка 055 |
Загрузка ...
|
|
| 5 | 417.1002185 | Заглушка |
Загрузка ...
|
|
| 5 | 417.1002185-01 | Заглушка |
Загрузка ...
|
|
| 6 | 290146-П29 | Шпилька М8 |
Загрузка ...
|
|
| 7 | A274.1005153 | Крышка манжеты коленчатого вала |
Загрузка ...
|
|
| 8 | 100121 | Шайба 8 |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 10 | F00000-1005303-119 | Шпилька специальная |
Загрузка ...
|
|
| 11 | 417.1005152 | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 12 | 21-1005304 | Гайка М14х1,5 |
Загрузка ...
|
|
| 13 | 417.1005143 | Крышка четвертого подшипника коленчатого вала |
Загрузка ...
|
|
| 14 | F00001-0060446-218 | Болт |
Загрузка ...
|
|
| 15 | F02110-1701250-218 | Болт |
Загрузка ...
|
|
| 16 | 417.1005145 | Крышка второго и третьего подшипников коленчатого вала |
Загрузка ...
|
|
| 17 | 417.1005140 | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 18 | 258611 | Штифт 4х10 |
Загрузка ...
|
|
| 18 | F00000-0870767-009 | Штифт 4х10 |
Загрузка ...
|
|
| 19 | 66-1008111 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 20 | 421.1002089 | Заглушка D 30 |
Загрузка ...
|
|
| 21 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 21 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 22 | 201470-П29 | Болт М8х60 |
Загрузка ...
|
|
| 22 | F00001-0060444-219 | Болт |
Загрузка ...
|
|
| 23 | 417.1002064 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 23 | 421-1002064 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 24 | A274.1002060 | Крышка распределительных шестерен |
Загрузка ...
|
|
| 25 | 4216-1005034МКВ | Манжета |
Загрузка ...
|
|
| 26 | A274.1002058 | Крышка распределительных шестерен с манжетой в сборе |
Загрузка ...
|
|
| 27 | F00001-0061008-118 | Гайка М8-6Н |
Загрузка ...
|
|
| 27 | 250510-П29 | Гайка М8-6Н |
Загрузка ...
|
|
| 28 | 421.1002090 | Заглушка D 45 |
Загрузка ...
|
|
| 29 | A274.1002009-13 | Блок цилиндров с крышками и картером сцепления в сборе |
Загрузка ...
|
|
| 29 | A274.1002009-14 | Блок цилиндров с крышками и картером сцепления в сборе |
Загрузка ...
|
|
| 30 | F004215-1002120-009 | Шпилька |
Загрузка ...
|
|
| 31 | 4216.1002122 | Шпилька М8х70 |
Загрузка ...
|
|
| 32 | 291752-П29 | Шпилька |
Загрузка ...
|
|
| 33 | 027392620 | Болт |
Загрузка ...
|
|
| 33 | F00356-7510200-009 | Болт |
Загрузка ...
|
|
| 34 | A274.1002110 | Крышка коробки толкателей |
Загрузка ...
|
|
| 35 | A274.1002116 | Прокладка крышки толкателей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
