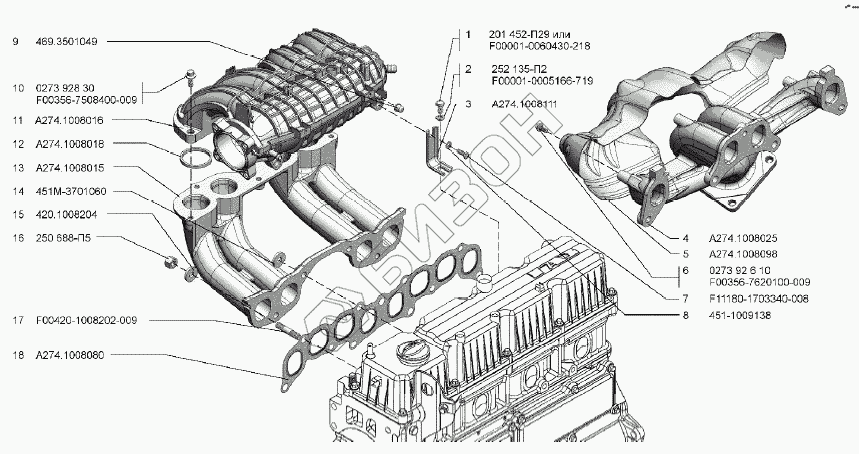

Графический каталог запасных частей к технике: УМЗ-А275. Газопроводы впускной и выпускной
1
1
2
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F00001-0060430-218 | Болт М8-6gх12 |
Загрузка ...
|
|
| 1 | 201452-П29 | Болт М8х12 |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 2 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 3 | A274.1008111 | Кронштейн ресивера |
Загрузка ...
|
|
| 4 | A274.1008025 | Коллектор выпускной |
Загрузка ...
|
|
| 5 | A274.1008098 | Экран коллектора |
Загрузка ...
|
|
| 6 | 027392610 | Болт |
Загрузка ...
|
|
| 6 | F00356-7620100-009 | Болт |
Загрузка ...
|
|
| 7 | F11180-1703340-008 | Болт М8-6gх16 |
Загрузка ...
|
|
| 8 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 9 | 469.3501049 | Заглушка |
Загрузка ...
|
|
| 10 | 027392830 | Болт |
Загрузка ...
|
|
| 10 | F00356-7508400-009 | Болт |
Загрузка ...
|
|
| 11 | A274.1008016 | Ресивер |
Загрузка ...
|
|
| 12 | A274.1008018 | Прокладка ресивера |
Загрузка ...
|
|
| 13 | A274.1008015 | Труба впускная |
Загрузка ...
|
|
| 14 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 15 | 420.1008204 | Шайба |
Загрузка ...
|
|
| 16 | 250688-П5 | Гайка М10х1-6Н |
Загрузка ...
|
|
| 17 | F00420-1008202-009 | Шпилька |
Загрузка ...
|
|
| 18 | A274.1008080 | Прокладка газопровода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
