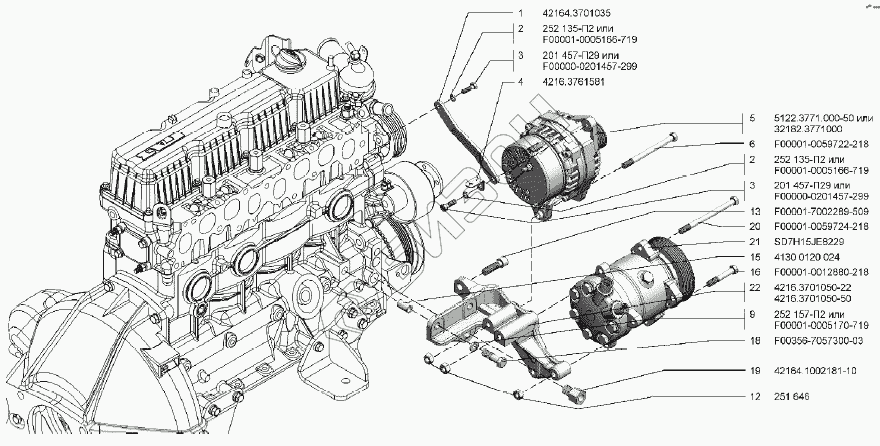

Графический каталог запасных частей к технике: УМЗ-А275. Генератор, компрессор кондиционера
1
2
2
2
2
3
3
3
3
4
5
5
6
9
9
12
13
15
16
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42164.3701035 | Планка установочная генератора |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 2 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 3 | 201457-П29 | Болт М8-6gх22 |
Загрузка ...
|
|
| 3 | F00000-0201457-299 | Болт М8-6gх22 |
Загрузка ...
|
|
| 4 | 4216.3761581 | Угольник |
Загрузка ...
|
|
| 5 | 5122.3771.000-50 | Генератор |
Загрузка ...
|
|
| 5 | 32182.3771000 | Генератор |
Загрузка ...
|
|
| 6 | F00001-0059722-218 | Болт М10х1,25х120 |
Загрузка ...
|
|
| 9 | F00001-0005170-719 | Шайба 12Л пружинная |
Загрузка ...
|
|
| 9 | 252157-П2 | Шайба 12 Л пружинная |
Загрузка ...
|
|
| 12 | 251646 | Гайка М10х1,25 |
Загрузка ...
|
|
| 13 | F00001-7002289-509 | Винт М12х40 |
Загрузка ...
|
|
| 15 | 41300120024 | Резьбовая вставка |
Загрузка ...
|
|
| 16 | F00001-0012880-218 | Болт М10х1,25х60 |
Загрузка ...
|
|
| 18 | F00356-7057300-03 | Болт М12х40 |
Загрузка ...
|
|
| 19 | 42164.1002181-10 | Штуцер крана масляного радиатора |
Загрузка ...
|
|
| 20 | F00001-0059724-218 | Болт |
Загрузка ...
|
|
| 21 | SD7H15JES229 | Компрессор |
Загрузка ...
|
|
| 22 | 4216.3701050-22 | Кронштейн агрегатов |
Загрузка ...
|
|
| 22 | 4216.3701050-50 | Кронштейн агрегатов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
