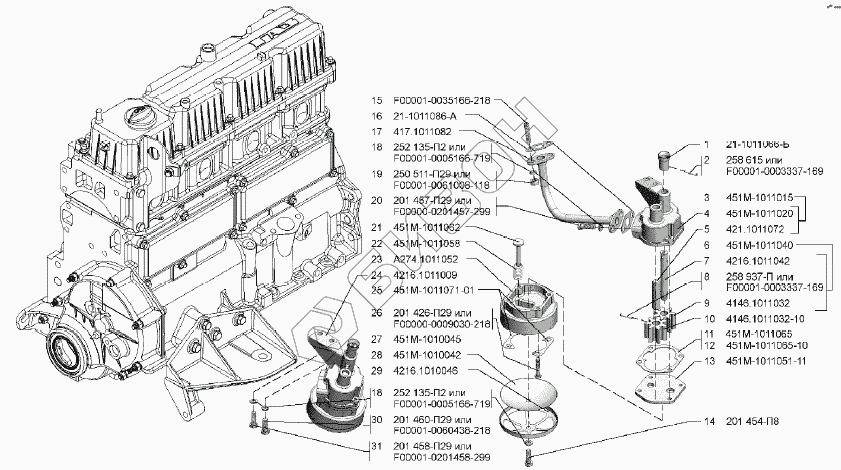

Графический каталог запасных частей к технике: УМЗ-А275. Маслоприемник и масляный насос
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
20
20
21
22
23
24
25
26
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21-1011066-Б | Втулка валика масляного насоса |
Загрузка ...
|
|
| 2 | 258615 | Штифт 4х20 крепления втулки валика |
Загрузка ...
|
|
| 2 | F00001-0003337-169 | Штифт 4х20 крепления втулки валика |
Загрузка ...
|
|
| 3 | 451М-1011015 | Корпус в сборе |
Загрузка ...
|
|
| 4 | 451М-1011020 | Корпус |
Загрузка ...
|
|
| 5 | 421.1011072 | Ось ведомой шестерни масляного насоса |
Загрузка ...
|
|
| 6 | 451М-1011040 | Валик с шестерней в сборе |
Загрузка ...
|
|
| 7 | 4216.1011042 | Валик масляного насоса |
Загрузка ...
|
|
| 8 | 258937-П | Штифт 4х22 |
Загрузка ...
|
|
| 8 | F00001-0003337-169 | Штифт 4х20 крепления втулки валика |
Загрузка ...
|
|
| 9 | 4146.1011032 | Шестерня |
Загрузка ...
|
|
| 10 | 4146.1011032-10 | Шестерня |
Загрузка ...
|
|
| 11 | 451М-1011065 | Прокладка крышки масляного насоса |
Загрузка ...
|
|
| 12 | 451М-1011065-10 | Прокладка крышки масляного насоса |
Загрузка ...
|
|
| 13 | 451М-1011051-11 | Пластина |
Загрузка ...
|
|
| 14 | 201454-П8 | Болт М8-6gх16 |
Загрузка ...
|
|
| 15 | F00001-0035166-218 | Шпилька М8х16 |
Загрузка ...
|
|
| 16 | 21-1011086-А | Прокладка фланца нагнетательной трубки |
Загрузка ...
|
|
| 17 | 417.1011082 | Трубка нагнетательная масляного насоса |
Загрузка ...
|
|
| 18 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 18 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 19 | 250510-П29 | Гайка М8-6Н |
Загрузка ...
|
|
| 19 | F00001-006100S-118 | Гайка |
Загрузка ...
|
|
| 20 | 201457-П29 | Болт М8-6gх22 |
Загрузка ...
|
|
| 20 | F00000-0201457-299 | Болт М8-6gх22 |
Загрузка ...
|
|
| 21 | 451М-1011062 | Клапан редукционный масляного насоса |
Загрузка ...
|
|
| 22 | 451М-1011058 | Пружина редукционного клапана |
Загрузка ...
|
|
| 23 | А274.1011052 | Крышка масляного насоса |
Загрузка ...
|
|
| 24 | 4216.1011009 | Насос масляный с маслоприемником в сборе |
Загрузка ...
|
|
| 25 | 451М-1011071-01 | Пластина стопорная к насосу масляному |
Загрузка ...
|
|
| 26 | 201426-П29 | Болт М6-6gх35 |
Загрузка ...
|
|
| 26 | F00000-0009030-218 | Болт |
Загрузка ...
|
|
| 27 | 451М-1010045 | Сетка с каркасом |
Загрузка ...
|
|
| 28 | 451М-1010042 | Сетка маслоприемника |
Загрузка ...
|
|
| 29 | 4216.1010046 | Каркас сетки маслоприемника |
Загрузка ...
|
|
| 30 | 201460-П29 | Болт М8-6gх30 |
Загрузка ...
|
|
| 30 | F00001-0060438-218 | Болт М8-6gх30 |
Загрузка ...
|
|
| 31 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 31 | F00001-0201458-299 | Болт М8-6gх25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
