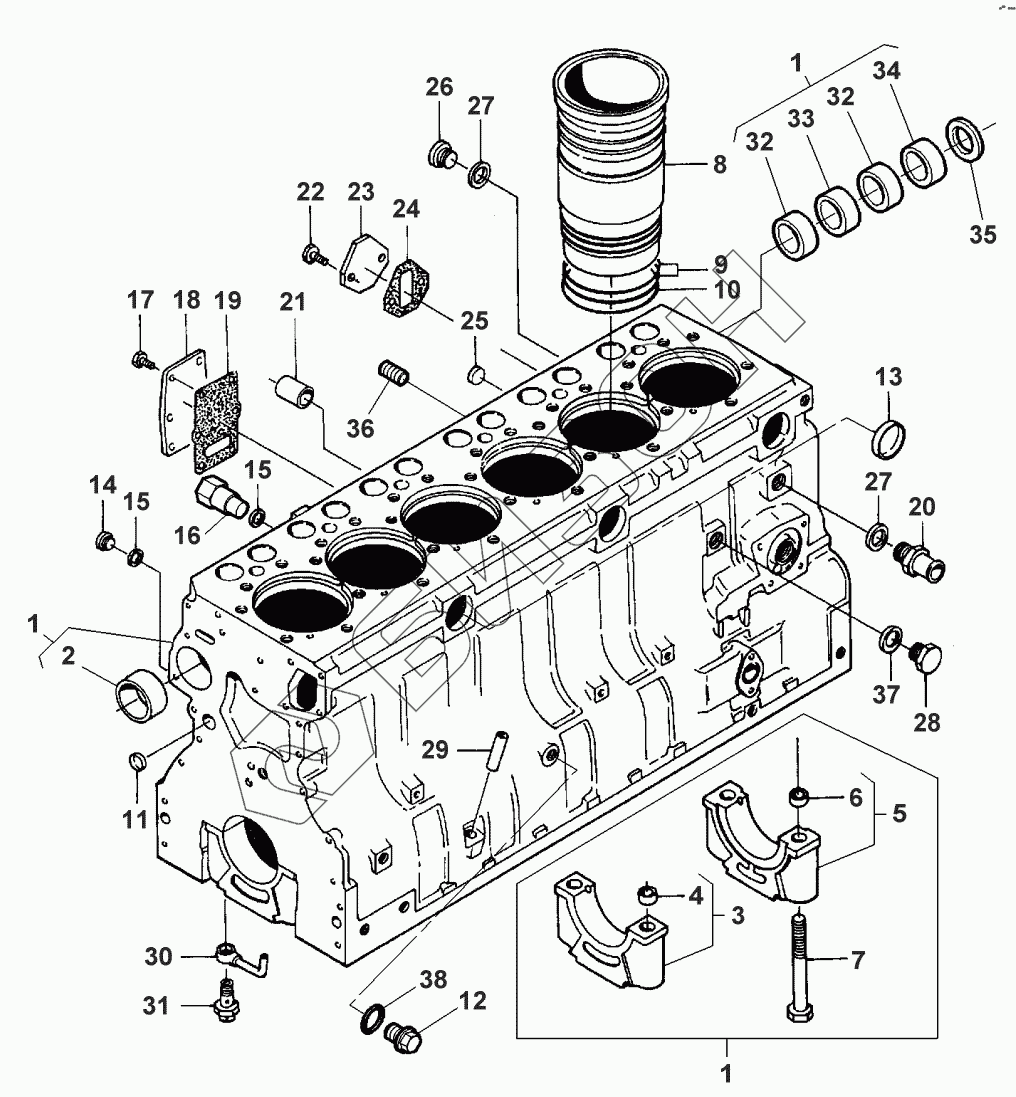

Графический каталог запасных частей к технике: Valmet 620 DSL. CYLINDER BLOCK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 V836847275 Cylinder Block
Загрузка ...
2 V836322610 Bush
Загрузка ...
3 BearingCarrier Bearing Carrier
Загрузка ...
4 V836214478 Bush
Загрузка ...
5 BearingCarrier Bearing Carrier
Загрузка ...
6 V836214478 Bush
Загрузка ...
7 V529903180 Screw
Загрузка ...
8 V836647420 Liner
Загрузка ...
8 V836647933 Liner
Загрузка ...
8 V836647934 Liner
Загрузка ...
8 V836647935 Liner
Загрузка ...
9 V836647502 O-Ring
Загрузка ...
10 V836647503 O-Ring
Загрузка ...
11 V640016016 Plug
Загрузка ...
12 V640305012 Plug
Загрузка ...
13 V640016040 Plug
Загрузка ...
14 V640325110 Plug
Загрузка ...
15 V615571014 Seal
Загрузка ...
16 V836120022 Connection
Загрузка ...
17 V528801380 Screw
Загрузка ...
18 V836846444 Flange
Загрузка ...
19 V836322852 Gasket
Загрузка ...
20 V836119837 Union
Загрузка ...
21 V836647574 Pipe
Загрузка ...
22 V528801362 Screw
Загрузка ...
23 V836647400 Cover
Загрузка ...
23 V836659543 Cover
Загрузка ...
24 V836647401 Gasket
Загрузка ...
24 V836659544 Gasket
Загрузка ...
25 V640016018 Plug
Загрузка ...
26 V640325018 Plug
Загрузка ...
27 V615881822 Seal
Загрузка ...
28 V836019756 Plug
Загрузка ...
29 V836014334 Pipe
Загрузка ...
30 V836846231 Pipe
Загрузка ...
31 V836338601 Valve
Загрузка ...
32 V836852460 Bush
Загрузка ...
33 V836852459 Bush
Загрузка ...
34 V836852461 Bush
Загрузка ...
35 V836852744 Plug
Загрузка ...
36 V640025010 Plug
Загрузка ...
37 V615881824 Seal
Загрузка ...
38 V615881216 Gasket
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
