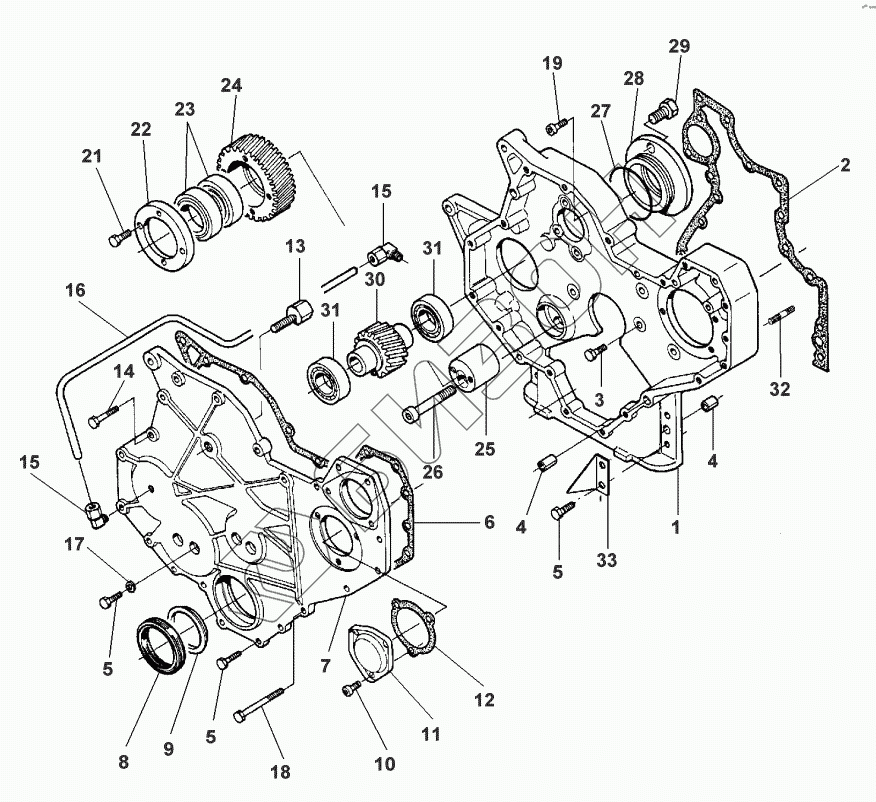

Графический каталог запасных частей к технике: Valmet 645 DSBIEL. TIMING GEAR HOUSING
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | V836859199 | Gear Case Assy. |
Загрузка ...
|
|
| 2 | V836647419 | Gasket |
Загрузка ...
|
|
| 3 | V528801380 | Screw |
Загрузка ...
|
|
| 4 | V598359850 | Pin |
Загрузка ...
|
|
| 5 | V528801400 | Screw |
Загрузка ...
|
|
| 6 | V836859201 | Gasket |
Загрузка ...
|
|
| 7 | V836859200 | Housing |
Загрузка ...
|
|
| 8 | V836840883 | Gasket |
Загрузка ...
|
|
| 9 | V836855636 | Gasket |
Загрузка ...
|
|
| 10 | V581804570 | Screw |
Загрузка ...
|
|
| 11 | V836136717 | Cover |
Загрузка ...
|
|
| 12 | V836129946 | Gasket |
Загрузка ...
|
|
| 13 | V836855526 | Restrictor |
Загрузка ...
|
|
| 14 | V528801410 | Adjusting Screw |
Загрузка ...
|
|
| 15 | V641166006 | Elbow Nipple |
Загрузка ...
|
|
| 16 | V836855853 | Pipe |
Загрузка ...
|
|
| 17 | V615870814 | Washer |
Загрузка ...
|
|
| 18 | V529801530 | Screw |
Загрузка ...
|
|
| 19 | V581804600 | Screw |
Загрузка ...
|
|
| 20 | V836855567 | Gear |
Загрузка ...
|
|
| 21 | V528801400 | Screw |
Загрузка ...
|
|
| 22 | V836855565 | Ring |
Загрузка ...
|
|
| 23 | V610072109 | Bearing Assy |
Загрузка ...
|
|
| 24 | V836855564 | Gear |
Загрузка ...
|
|
| 25 | V836855566 | Sleeve |
Загрузка ...
|
|
| 26 | V581705910 | Screw |
Загрузка ...
|
|
| 27 | V614609430 | O-Ring |
Загрузка ...
|
|
| 28 | V836855651 | Cover |
Загрузка ...
|
|
| 29 | V528802602 | Screw |
Загрузка ...
|
|
| 30 | V836855652 | Gear |
Загрузка ...
|
|
| 31 | V610060090 | Bearing Assy |
Загрузка ...
|
|
| 32 | V546801860 | Stud |
Загрузка ...
|
|
| 33 | V836859588 | Angle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
