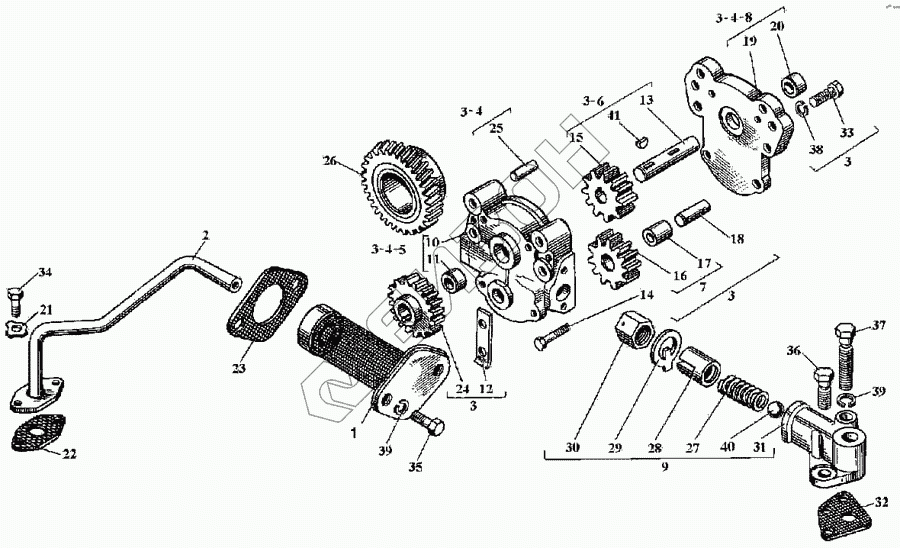

Графический каталог запасных частей к технике: ВТЗ Д-144. Приемник масляного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д37М-1402010А2 | Приемник |
Загрузка ...
|
|
| 2 | Д37М-1402050Г | Труба приемника |
Загрузка ...
|
|
| 3 | Д144-1403010 | Насос |
Загрузка ...
|
|
| 4 | Д37М-1403011А1 | Корпус |
Загрузка ...
|
|
| 5 | Д37М-1403020В2 | Корпус |
Загрузка ...
|
|
| 6 | Д37М-1403050Б | Валик |
Загрузка ...
|
|
| 7 | Д37М-1403110 | Шестерня |
Загрузка ...
|
|
| 8 | Д37М-1403150 | Крышка в сборе |
Загрузка ...
|
|
| 9 | Д144-1403360 | Клапан редукционный |
Загрузка ...
|
|
| 10 | Д37М-1403025Г | Корпус |
Загрузка ...
|
|
| 11 | Д30-1403028Б | Втулка |
Загрузка ...
|
|
| 12 | Д37М-1403032 | Пластина |
Загрузка ...
|
|
| 13 | Д30-1403052В2 | Валик |
Загрузка ...
|
|
| 14 | Д37М-1403056 | Болт |
Загрузка ...
|
|
| 15 | Д37М-1403075 | Шестерня |
Загрузка ...
|
|
| 16 | Д37М-1403115 | Шестерня |
Загрузка ...
|
|
| 17 | Д37М-1403118 | Втулка |
Загрузка ...
|
|
| 18 | Д37М-1403125 | Ось |
Загрузка ...
|
|
| 19 | Д37М-1403155А | Крышка |
Загрузка ...
|
|
| 20 | Д37М-1403156 | Втулка |
Загрузка ...
|
|
| 21 | Д37М-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 22 | Д37М-1402183Б-03 | Прокладка |
Загрузка ...
|
|
| 23 | Д37М-1402218-03 | Прокладка |
Загрузка ...
|
|
| 24 | Д144-1403228 | Шестерня |
Загрузка ...
|
|
| 25 | Д30-1403268 | Штифт |
Загрузка ...
|
|
| 26 | Д144-1403312 | Шестерня |
Загрузка ...
|
|
| 27 | Д37А-1403368Б | Пружина |
Загрузка ...
|
|
| 28 | Д30-1403385А | Пробка |
Загрузка ...
|
|
| 29 | Д30-1403386А | Прокладка |
Загрузка ...
|
|
| 30 | Д30-1403388А2 | Гайка |
Загрузка ...
|
|
| 31 | Д144-1403392 | Корпус |
Загрузка ...
|
|
| 32 | Д30-1403394-03 | Прокладка |
Загрузка ...
|
|
| 33 | М6.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 4М8.6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 4М8.6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4М8.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 4М8.6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 40 | 14,288-200 | Шарик |
Загрузка ...
|
|
| 41 | 3х5 | Шпонка |
Загрузка ...
|
