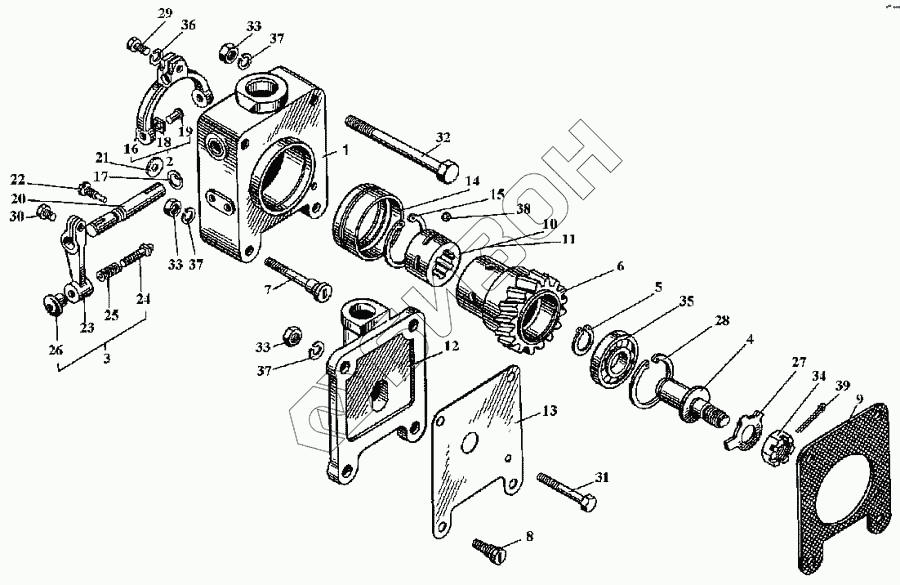

Графический каталог запасных частей к технике: ВТЗ Д-144. Привод гидронасоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д37М-4618051В | Корпус |
Загрузка ...
|
|
| 2 | Д30-4618120Б2 | Вилка |
Загрузка ...
|
|
| 3 | Д30-4618140 | Рычаг |
Загрузка ...
|
|
| 4 | Д37М-4618032Б | Ось |
Загрузка ...
|
|
| 5 | Д30-4618033Б | Кольцо |
Загрузка ...
|
|
| 6 | Д30-4618037В2 | Шестерня |
Загрузка ...
|
|
| 7 | Д30-4618046 | Шпилька |
Загрузка ...
|
|
| 8 | Д37М-4618046 | Шпилька |
Загрузка ...
|
|
| 9 | Д30-4618053А-03 | Прокладка |
Загрузка ...
|
|
| 10 | Д30-4618072Б | Втулка |
Загрузка ...
|
|
| 11 | Д30-4618072В | Втулка |
Загрузка ...
|
|
| 12 | Д37М-1401074 | Крышка |
Загрузка ...
|
|
| 13 | Д144-1401078 | Пластина |
Загрузка ...
|
|
| 14 | Д30-4618085Б | Муфта |
Загрузка ...
|
|
| 15 | Д30-4618087В | Кольцо |
Загрузка ...
|
|
| 16 | Д30-4618122Б | Вилка |
Загрузка ...
|
|
| 17 | Д30-4618123 | Шайба |
Загрузка ...
|
|
| 18 | Д30-4618124Б2 | Сухарь |
Загрузка ...
|
|
| 19 | Д37М-4618125 | Ось |
Загрузка ...
|
|
| 20 | Д30-4618126А | Ось |
Загрузка ...
|
|
| 21 | Д30-4618127 | Кольцо |
Загрузка ...
|
|
| 22 | Д30-4618129 | Винт |
Загрузка ...
|
|
| 23 | Д30-4618142А | Рычаг |
Загрузка ...
|
|
| 24 | Д30-4618145Б | Фиксатор |
Загрузка ...
|
|
| 25 | 24-4618147 | Пружина |
Загрузка ...
|
|
| 26 | 24-4618148Б | Ручка |
Загрузка ...
|
|
| 27 | Д37М-4618216А | Шайба |
Загрузка ...
|
|
| 28 | Д30-4618224Б | Кольцо |
Загрузка ...
|
|
| 29 | 4М8.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 4М10.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 4М10.6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 4М10.6gх120.88.35.01 | Болт |
Загрузка ...
|
|
| 33 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | М16х1,5.6Н.8.40.019 | Гайка |
Загрузка ...
|
|
| 35 | 204 | Подшипник |
Загрузка ...
|
|
| 36 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 37 | 10.0Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 38 | 10,319-200 | Шарик |
Загрузка ...
|
|
| 39 | 4х22.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
