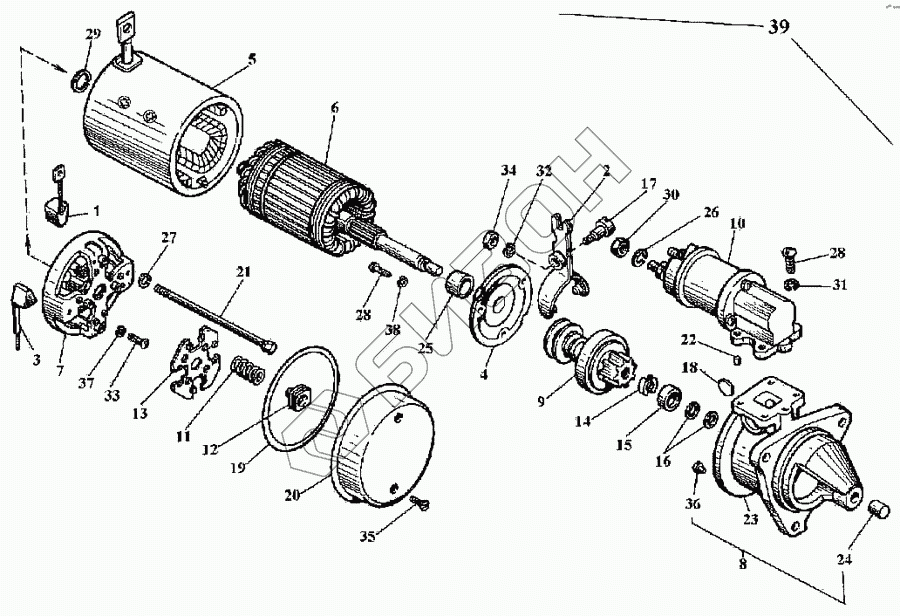

Графический каталог запасных частей к технике: ВТЗ Д-144. Стартер 2417.3708000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ИЛЕА68234.002 | Щетка |
Загрузка ...
|
|
| 2 | СТ212А-3708020 | Рычаг |
Загрузка ...
|
|
| 3 | 24.3708025 | Щетка |
Загрузка ...
|
|
| 4 | СТ212-3708050-01 | Подшипник |
Загрузка ...
|
|
| 5 | 2417.3708100 | Корпус |
Загрузка ...
|
|
| 6 | 2407.3708200 | Якорь |
Загрузка ...
|
|
| 7 | 2407.3708300А | Крышка |
Загрузка ...
|
|
| 8 | СТ212Б1-3708400-01 | Крышка |
Загрузка ...
|
|
| 9 | 2407.3708600 | Привод |
Загрузка ...
|
|
| 10 | СТ212-3708800-01 | Реле |
Загрузка ...
|
|
| 11 | 24.3708001 | Пружина |
Загрузка ...
|
|
| 12 | 24.3708002 | Изолятор пружины |
Загрузка ...
|
|
| 13 | 24.3708003А | Траверса |
Загрузка ...
|
|
| 14 | СТ212А-3708004 | Полукольцо |
Загрузка ...
|
|
| 15 | СТ212А-3708006 | Обойма |
Загрузка ...
|
|
| 16 | СТ212А-3708011-01 | Шайба |
Загрузка ...
|
|
| 17 | СТ212А-3708014-01 | Ось |
Загрузка ...
|
|
| 18 | СТ212А-3708015 | Заглушка |
Загрузка ...
|
|
| 19 | СТ222-3708042-01 | Кольцо |
Загрузка ...
|
|
| 20 | 2407.3708071А | Кожух |
Загрузка ...
|
|
| 21 | СТ50-3708080А-12 | Болт |
Загрузка ...
|
|
| 22 | ДС1-3701242 | Шпилька |
Загрузка ...
|
|
| 23 | СТ212Б1-3708401-01 | Крышка |
Загрузка ...
|
|
| 24 | ФР7.684.362 | Вкладыш |
Загрузка ...
|
|
| 25 | ФР7.684.363 | Вкладыш |
Загрузка ...
|
|
| 26 | Мх-0142-01 | Шайба |
Загрузка ...
|
|
| 27 | Мх-0246-01 | Шайба |
Загрузка ...
|
|
| 28 | Мх-0840-01 | Винт |
Загрузка ...
|
|
| 29 | Но-1001 | Шайба |
Загрузка ...
|
|
| 30 | Но-3202 | Гайка |
Загрузка ...
|
|
| 31 | Х-1482-01 | Шайба |
Загрузка ...
|
|
| 32 | Х-4069-01 | Шайба |
Загрузка ...
|
|
| 33 | Х-4237-01 | Винт |
Загрузка ...
|
|
| 34 | 8Х-1537М | Гайка |
Загрузка ...
|
|
| 35 | 8Х-1580 | Винт |
Загрузка ...
|
|
| 36 | 1-ГБФ-95-01 | Шпилька |
Загрузка ...
|
|
| 37 | МП-41081-01 | Шайба |
Загрузка ...
|
|
| 38 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | 2417.3708000 | Стартер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
