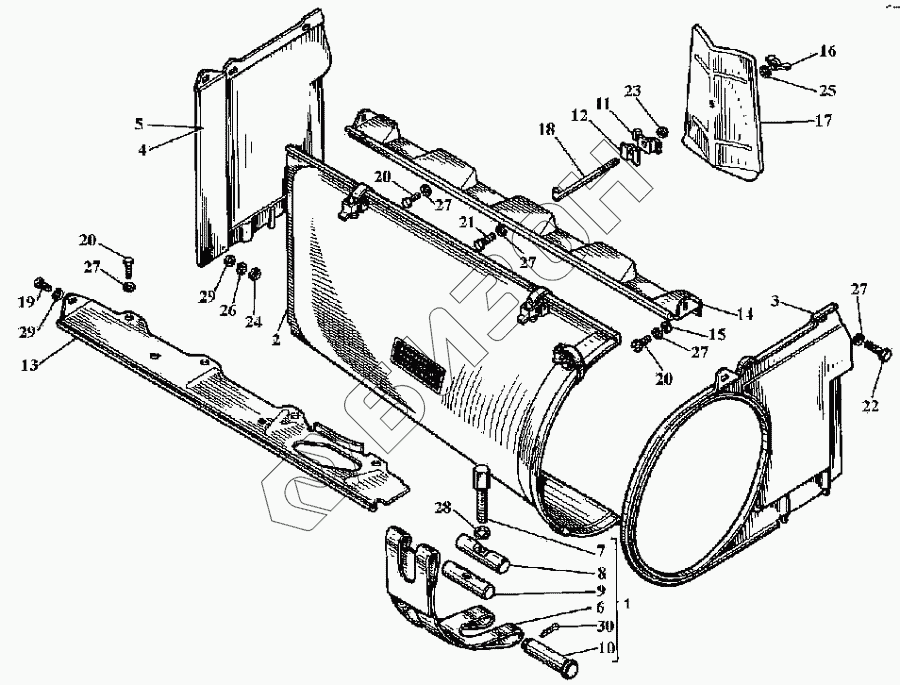

Графический каталог запасных частей к технике: ВТЗ Д-144. Вентилятор (дефлекторы)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д144-1308240 | Хомут |
Загрузка ...
|
|
| 2 | Д37М-1308480Б3-03 | Кожух |
Загрузка ...
|
|
| 3 | Д37М-1308570А | Дефлектор |
Загрузка ...
|
|
| 4 | Д37М-1308590А2 | Дефлектор |
Загрузка ...
|
|
| 5 | Д37М-1308590А3 | Дефлектор |
Загрузка ...
|
|
| 6 | Д144-1308242 | Хомут |
Загрузка ...
|
|
| 7 | Д30-1308244 | Винт |
Загрузка ...
|
|
| 8 | Д144-1308246 | Палец |
Загрузка ...
|
|
| 9 | Д144-1308248 | Палец |
Загрузка ...
|
|
| 10 | Д144-1308249 | Палец |
Загрузка ...
|
|
| 11 | Д37Е-1308495 | Скоба |
Загрузка ...
|
|
| 12 | Д37-1308495А | Скоба |
Загрузка ...
|
|
| 13 | Д37-1308504Б2 | Планка |
Загрузка ...
|
|
| 14 | Д37М-1308552А2 | Планка |
Загрузка ...
|
|
| 15 | Д30-1308559 | Шайба |
Загрузка ...
|
|
| 16 | Д37М-1308581Б | Гайка |
Загрузка ...
|
|
| 17 | Д21-1308584А | Дефлектор |
Загрузка ...
|
|
| 18 | Д30-1308587А | Шпилька |
Загрузка ...
|
|
| 19 | М5.6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 4М8.6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 4М8.6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 4М8.6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М4.6Н.6А.019 | Гайка |
Загрузка ...
|
|
| 24 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 4.65Г.06 | Шайба |
Загрузка ...
|
|
| 26 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 27 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 28 | 10.0Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 29 | 6.02.019 | Шайба |
Загрузка ...
|
|
| 30 | 2,5х20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
