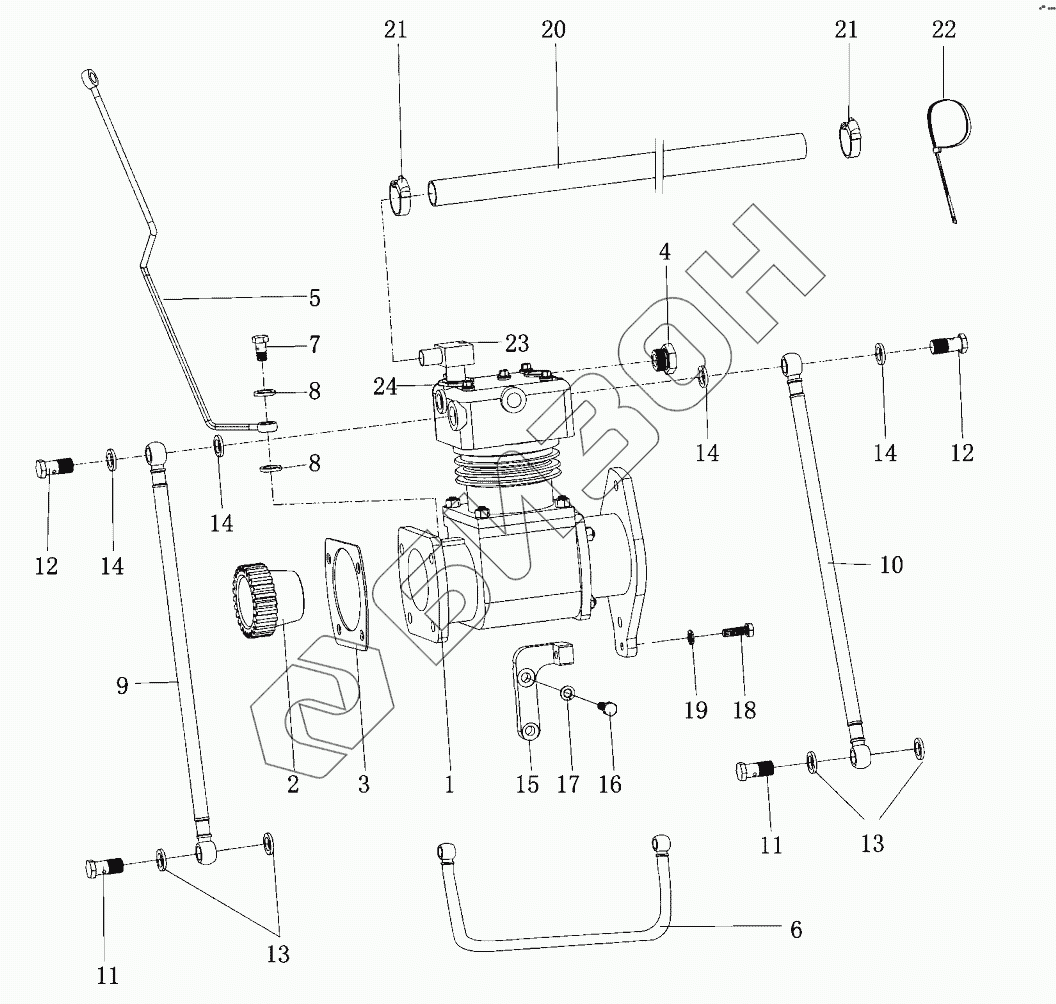

Графический каталог запасных частей к технике: Weichai 226B. Воздушный компрессор в сборе
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
14
14
14
15
16
17
18
19
20
21
21
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13024210 | Элемент воздушного компрессора |
Загрузка ...
|
|
| 2 | 13024212 | Шестерня компрессора |
Загрузка ...
|
|
| 3 | 13024489 | Уплотняющая шайба компрессора |
Загрузка ...
|
|
| 4 | 13024670 | Соединение |
Загрузка ...
|
|
| 5 | 13024236 | Смазочная труба компрессора |
Загрузка ...
|
|
| 6 | 13026368 | Смазочная труба компрессора |
Загрузка ...
|
|
| 7 | 13020915 | Пустотелый болт |
Загрузка ...
|
|
| 8 | 13023358 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 9 | 13024432 | Впускная труба воздушного компрессора |
Загрузка ...
|
|
| 10 | 13024433 | Перепускная труба воздушного компрессора |
Загрузка ...
|
|
| 11 | 01119243 | Пустотелый болт |
Загрузка ...
|
|
| 12 | 01119248 | Пустотелый болт |
Загрузка ...
|
|
| 13 | 13023360 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 14 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 15 | 13024264 | Стойка воздушного компрессора |
Загрузка ...
|
|
| 16 | 01112331 | Шестиугольный головочный болт |
Загрузка ...
|
|
| 17 | 01177981 | Пружинная шайба |
Загрузка ...
|
|
| 18 | 01112427 | Шестиугольный головочный болт |
Загрузка ...
|
|
| 19 | 01178365 | Пружинная шайба |
Загрузка ...
|
|
| 20 | 13022480 | Резиновая труба |
Загрузка ...
|
|
| 21 | 12151665 | Хомут рукава |
Загрузка ...
|
|
| 22 | 192770010 | Пластмассовый натяжная лента |
Загрузка ...
|
|
| 23 | 13025658 | Впускное соединение воздушного компрессора |
Загрузка ...
|
|
| 23 | 13027024 | Впускное соединение воздушного компрессора |
Загрузка ...
|
|
| 23 | 13027025 | Впускное соединение воздушного компрессора |
Загрузка ...
|
|
| 24 | 13025659 | контрящая гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
