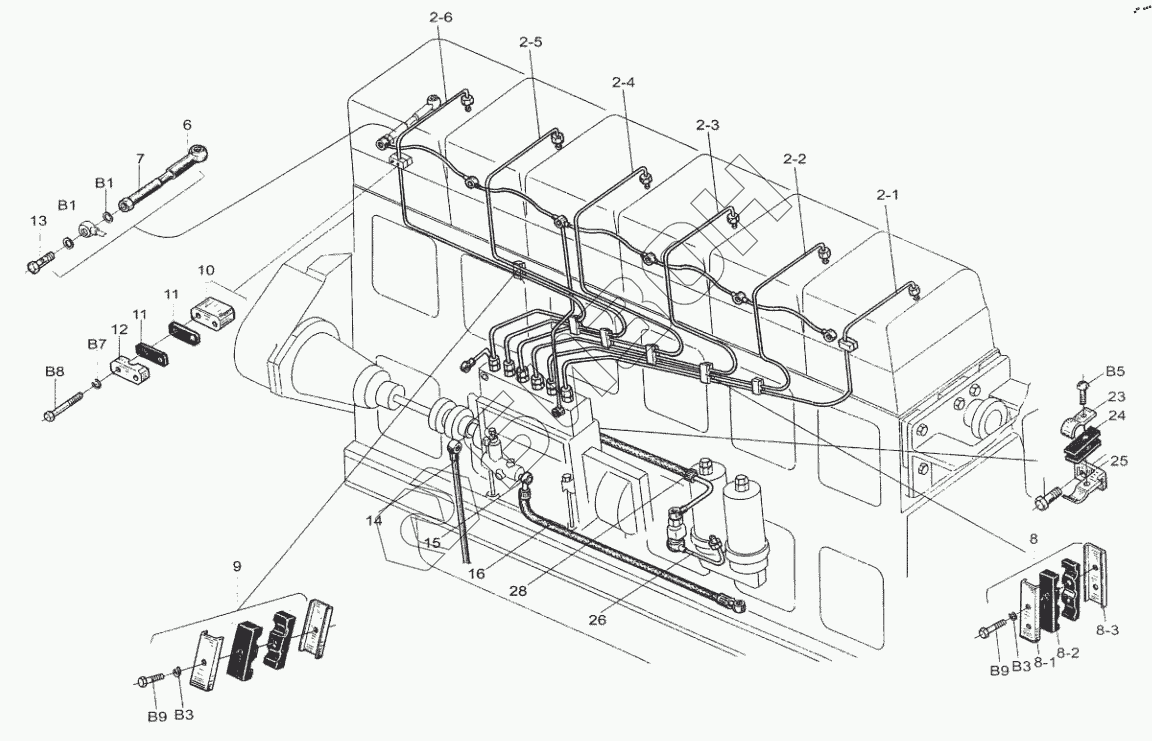

Графический каталог запасных частей к технике: Weichai R6160. Fuel Piping Assembly
2-1
2-2
2-3
2-4
2-5
2-6
6
7
8
8-1
8-2
8-3
9
10
11
11
12
13
14
15
16
23
24
25
26
28
B1
B1
В3
В3
В5
B7
В8
В9
В9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 616019030020 | Fuel outlet pipe sub-assy |
Загрузка ...
|
|
| 2 | 616019051400 | High pressure oil pipe |
Загрузка ...
|
|
| 2-1 | 6160ZC7.19.610 | Injection pipe sub-assy |
Загрузка ...
|
|
| 2-2 | 6160ZC7.19.620 | Injection pipe sub-assy |
Загрузка ...
|
|
| 2-3 | 6160ZC7.19.630 | Injection pipe sub-assy |
Загрузка ...
|
|
| 2-4 | 6160ZC7.19.640 | Injection pipe sub-assy |
Загрузка ...
|
|
| 2-5 | 6160ZC7.19.650 | Injection pipe sub-assy |
Загрузка ...
|
|
| 2-6 | 616019040010 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3 | 616019050200 | High pressure oil pipe |
Загрузка ...
|
|
| 3-1 | 6160ZC5.19.310 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-2 | 6160ZC5.19.320 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-3 | 6160ZC5.19.330 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-4 | 6160ZC5.19.340 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-5 | 6160ZC5.19.350 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-6 | 6160ZC5.19.360 | Injection pipe sub-assy |
Загрузка ...
|
|
| 3-7 | 6160ZC5.19.300 | Injection pipe sub-assy |
Загрузка ...
|
|
| 4 | 170ZC.23.270 | Fuel outlet pipe sub-assy |
Загрузка ...
|
|
| 5 | 6160ZC5.19.380 | Fuel outlet pipe sub-assy |
Загрузка ...
|
|
| 6 | 170Z.23.01A | Connector |
Загрузка ...
|
|
| 7 | 160Z.19.11 | Pipe |
Загрузка ...
|
|
| 8 | 616019050020 | Three tube clamp assembly |
Загрузка ...
|
|
| 8-1 | 616019050021 | Clip |
Загрузка ...
|
|
| 8-2 | 616019050022 | Vibration damper |
Загрузка ...
|
|
| 8-3 | 616019050023 | Clip |
Загрузка ...
|
|
| 8-4 | 90014350003 | Шайба пружинная |
Загрузка ...
|
|
| 8-5 | 90011260039 | Hexagon bolt |
Загрузка ...
|
|
| 9 | 616019050010 | Two tube clamp assembly |
Загрузка ...
|
|
| 10 | 160Z.19.14 | Plate |
Загрузка ...
|
|
| 11 | 160Z.19.15 | Pad |
Загрузка ...
|
|
| 12 | 160Z.19.13 | Clip |
Загрузка ...
|
|
| 13 | 170Z.23.03 | Screw |
Загрузка ...
|
|
| 14 | 160А.19.30 | Fuel pipe sub-assy |
Загрузка ...
|
|
| 15 | 160A.19.4011 | Circle connector pipe |
Загрузка ...
|
|
| 16 | 6160А.19.40A | Fuel pipe sub-assy |
Загрузка ...
|
|
| 17 | 6160A.19.60A | Fuel pipe sub-assy |
Загрузка ...
|
|
| 18 | 6160ZC5.19.70 | Fuel pipe sub-assy |
Загрузка ...
|
|
| 19 | 160А.19.28 | Support |
Загрузка ...
|
|
| 20 | 160А.19.29 | Clamp |
Загрузка ...
|
|
| 21 | 160A.19.31 | Clamp |
Загрузка ...
|
|
| 22 | 160А.19.32 | Rubber gasket |
Загрузка ...
|
|
| 23 | 160А.19.23 | Plate |
Загрузка ...
|
|
| 24 | 160А.19.24 | Gasket |
Загрузка ...
|
|
| 25 | 160А.19.22 | Clamp bracket |
Загрузка ...
|
|
| 26 | 6160ZC.19.60B | Fuel pipe sub-assy |
Загрузка ...
|
|
| 27 | 616019051300 | High pressure oil pipe |
Загрузка ...
|
|
| 27-1 | 616019030010 | Injection pipe sub-assy |
Загрузка ...
|
|
| 27-2 | 6160ZC5.19.320 | Injection pipe sub-assy |
Загрузка ...
|
|
| 27-3 | 6160ZC5.19.330 | Injection pipe sub-assy |
Загрузка ...
|
|
| 27-4 | 6160ZC5.19.340 | Injection pipe sub-assy |
Загрузка ...
|
|
| 27-5 | 6160ZC5.19.350 | Injection pipe sub-assy |
Загрузка ...
|
|
| 27-6 | 6160ZC5.19.360 | Injection pipe sub-assy |
Загрузка ...
|
|
| 28 | 6160ZC7.19.70 | Kiel pipe suit-assy |
Загрузка ...
|
|
| 29 | 160A-2.19.60D | Fuel piping assembly |
Загрузка ...
|
|
| B1 | 160А.13.71 | Copper washer |
Загрузка ...
|
|
| B2 | 90011270069 | Heagon bolt |
Загрузка ...
|
|
| В3 | 90014350003 | Шайба пружинная |
Загрузка ...
|
|
| B4 | М6 GB/T6170-Н-V | Hexagon nut |
Загрузка ...
|
|
| В5 | М6х20 GB/T67-Zn-D | Slotted pan head screw |
Загрузка ...
|
|
| В6 | М8х20 GB/T5783 | Hexagon bolt |
Загрузка ...
|
|
| B7 | 8 GB/T93 | Spring washer |
Загрузка ...
|
|
| В8 | М8х55 GB/T5782 | Hexagon bolt |
Загрузка ...
|
|
| В9 | М6х30 GB/T5783 | Hexagon bolt |
Загрузка ...
|
