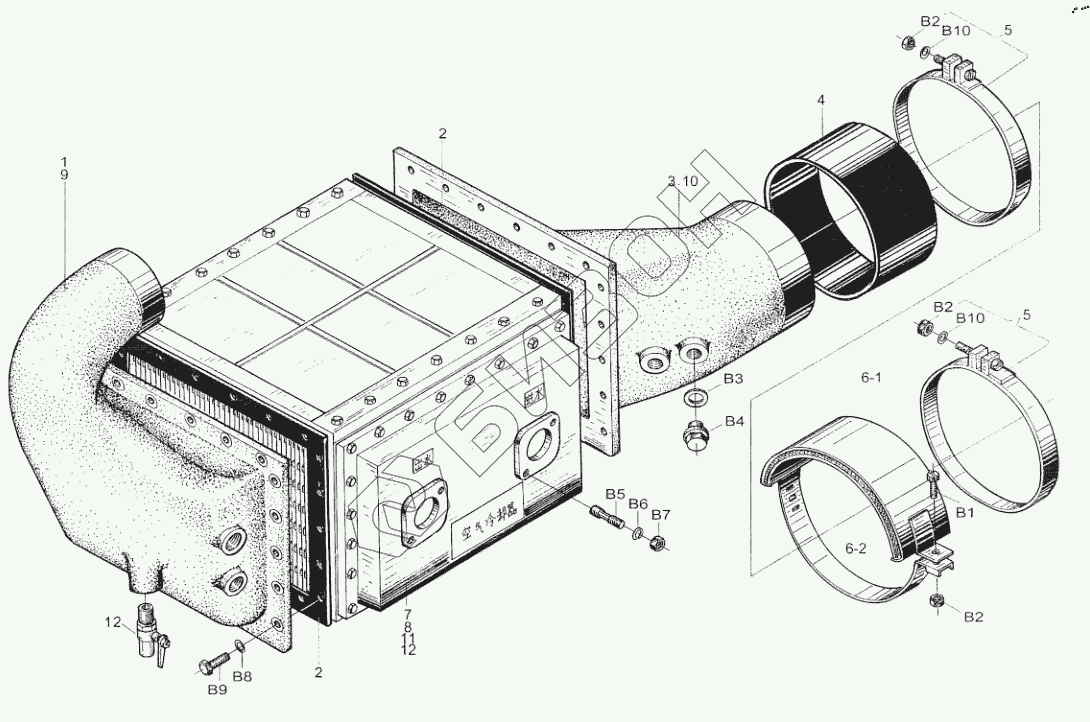

Графический каталог запасных частей к технике: Weichai R6160. Intercooler Assembly
1
2
2
3
4
5
5
6-1
6-2
7
8
9
10
11
12
12
B1
B2
B2
B2
B3
B4
В5
В6
В7
В8
В9
B10
B10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 160Z.57.11 | Air inlet cover |
Загрузка ...
|
|
| 2 | 160Z.57.02 | Casket |
Загрузка ...
|
|
| 3 | 160Z.57.03A | Air outlel cover |
Загрузка ...
|
|
| 4 | 160Z.57.04 | Rubber piping connection |
Загрузка ...
|
|
| 5 | 160Z.57.30 | Clamp sub-assy |
Загрузка ...
|
|
| 6 | 160Z.57.20A | Clamp sub-assy |
Загрузка ...
|
|
| 6-1 | 160Z.57.20A.01 | Heal-proof case |
Загрузка ...
|
|
| 6-2 | 160Z.57.20A.02 | Clamp |
Загрузка ...
|
|
| 7 | 616057160100 | Air cooler sub-assy |
Загрузка ...
|
|
| 8 | 616057150100 | Air cooler sub-assy |
Загрузка ...
|
|
| 9 | 160Z.57.12 | Air inlet cover |
Загрузка ...
|
|
| 10 | 160Z.57.07 | Air outlel cover |
Загрузка ...
|
|
| 11 | 6160ZC4.57.10 | Air cooler sub-assy |
Загрузка ...
|
|
| 12 | 170Z.21.112 | Straight Nozzle Drain Plug |
Загрузка ...
|
|
| B1 | M6x30 GB/T67Zn-1 | Slotted pan bead screw |
Загрузка ...
|
|
| B2 | M6 GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
|
| B3 | 160A.13.36 | Copper-asbestos washer |
Загрузка ...
|
|
| B4 | 900039600005 | Hexagon plug |
Загрузка ...
|
|
| В5 | М10х25 GB/T898-8x8-НxY | Stud |
Загрузка ...
|
|
| В6 | 10GB/T93 | Spring washer |
Загрузка ...
|
|
| В7 | М10 GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
|
| В8 | 10GB/T848-140HV-Zn-D | Small washer |
Загрузка ...
|
|
| В9 | М10х20 GB/T5783 | Hexagon bolt |
Загрузка ...
|
|
| B10 | 6GB/T97 -1-140HV-Zn-D | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
