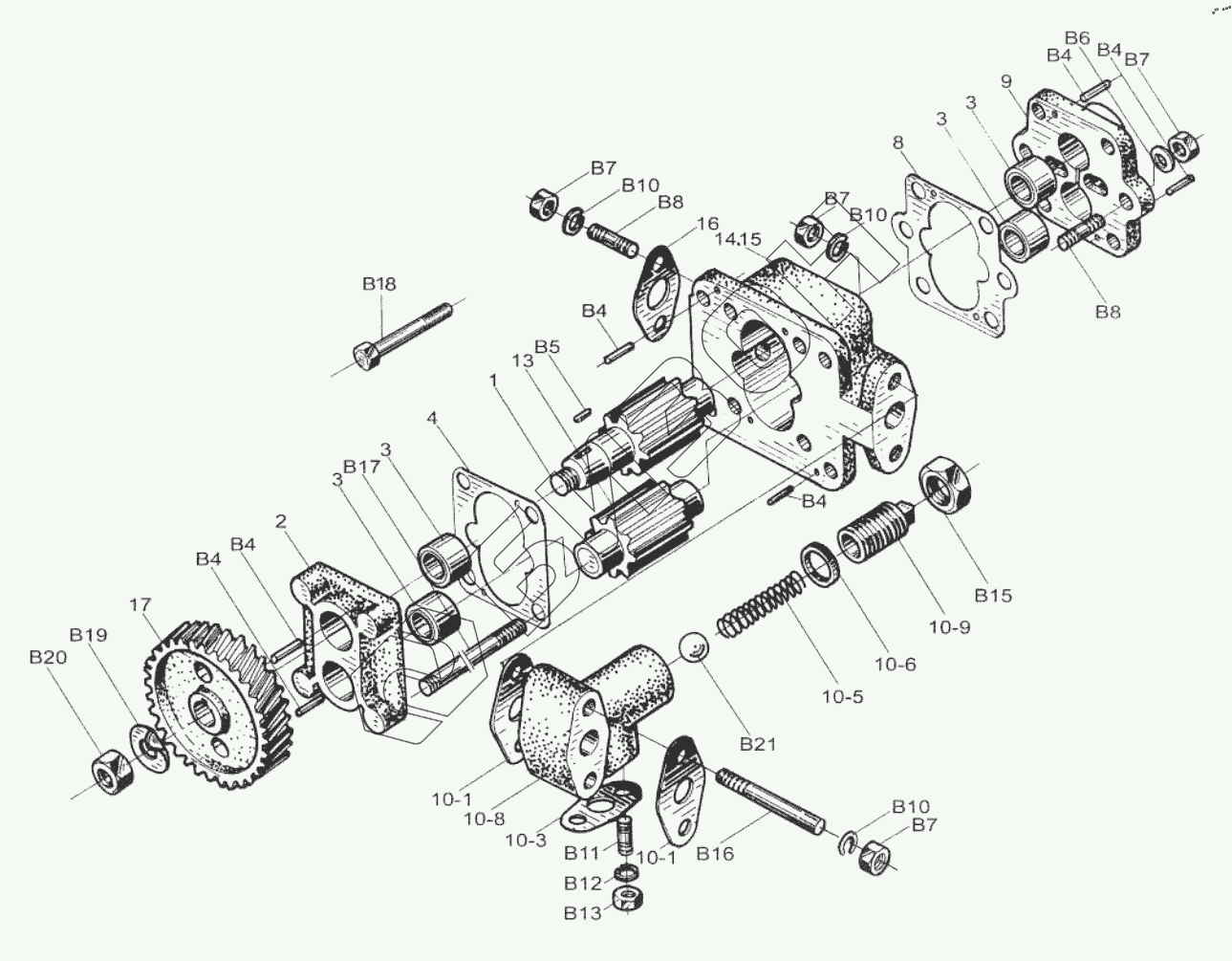

Графический каталог запасных частей к технике: Weichai R6160. Oil Pump Assembly
1
2
3
3
3
3
4
8
9
10-1
10-1
10-3
10-5
10-6
10-8
10-9
12
14
15
16
17
B4
B4
B4
B4
B4
B4
B5
B6
B7
B7
B7
B7
B8
B8
B10
B10
B10
B11
B12
B13
B15
B16
B17
B18
B19
B20
B21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 160A.11B.00 | 160A.11B.00 | Oil pump sub-assy |
Загрузка ...
|
|
| 6160ZC1.11B.00 | 6160ZC1.11B.00 | Oil pump sub-assy |
Загрузка ...
|
|
| 616011010000 | 616011010000 | Oil pump sub-assy |
Загрузка ...
|
|
| 616011020000 | 616011020000 | Oil pump sub-assy |
Загрузка ...
|
|
| 1 | 160Z.11.36 | Driving gear |
Загрузка ...
|
|
| 2 | 160A.11.24 | Rear cover |
Загрузка ...
|
|
| 3 | 160А.11.22 | Bush |
Загрузка ...
|
|
| 4 | 160А.11.33 | Caskcl |
Загрузка ...
|
|
| 5 | 160А.11.14А | Driving gear |
Загрузка ...
|
|
| 6 | 160A.11.11 | Driven gear |
Загрузка ...
|
|
| 7 | 160А.11.04А | Oil pump body |
Загрузка ...
|
|
| 8 | 160A.11.29 | Gasket |
Загрузка ...
|
|
| 9 | 160A.11.21A | Front cover |
Загрузка ...
|
|
| 10 | 160А.11.10А | Pressure regulating valve sub-assy |
Загрузка ...
|
|
| 10 | 616011010010 | Pressure regulating valve sub-assy |
Загрузка ...
|
|
| 10-1 | 160А.11.10.06 | Gaske |
Загрузка ...
|
|
| 10-2 | 160А.11.10.01 В | Pressure regulating valve body |
Загрузка ...
|
|
| 10-3 | 160A.11.10.08 | Gaske |
Загрузка ...
|
|
| 10-4 | 160A.11.10.03 | Valve |
Загрузка ...
|
|
| 10-5 | 160А.11.10.05 | Spring |
Загрузка ...
|
|
| 10-6 | 160А.11.10.09A | Washer |
Загрузка ...
|
|
| 10-7 | 160A.11.10.04A | Adjusting screw |
Загрузка ...
|
|
| 10-8 | 1607.11.20.01 | Pressure regulating valve body |
Загрузка ...
|
|
| 10-9 | 616011010011 | Adjusting screw |
Загрузка ...
|
|
| 11 | 160A.11.27 | Gasket |
Загрузка ...
|
|
| 12 | 160Z.11.41 | Oil pump body |
Загрузка ...
|
|
| 13 | 160Z.11.35 | Driving gear |
Загрузка ...
|
|
| 14 | 160Z.11.34 | Oil pump body |
Загрузка ...
|
|
| 15 | 160Z.11.39 | Oil pump body |
Загрузка ...
|
|
| 16 | 160A.13.49 | Flange gaskel |
Загрузка ...
|
|
| 17 | 160Z.11.37 | Transmission gear |
Загрузка ...
|
|
| B1 | GB/T9457-HY | Slotted nut |
Загрузка ...
|
|
| B2 | GB/T91-ZnD | Cotter pin |
Загрузка ...
|
|
| B3 | Q40116 | Washer |
Загрузка ...
|
|
| B4 | GB117 | Dowel pin |
Загрузка ...
|
|
| B5 | GB/T1096 | Flat key |
Загрузка ...
|
|
| B6 | Q40110 | Washer |
Загрузка ...
|
|
| B7 | GB/T6170-8-H-Y | Hexagon nut |
Загрузка ...
|
|
| B8 | GB/T898-8.8-HY | Double end stud |
Загрузка ...
|
|
| B9 | GB/T898-8.8-HY | Double end stud |
Загрузка ...
|
|
| B10 | GB/T-93 | Spring washer |
Загрузка ...
|
|
| B11 | GB98-8.8-HY | Stud |
Загрузка ...
|
|
| B12 | GB93 | Spring washer |
Загрузка ...
|
|
| B13 | GB6170-H Y | Hexagon nut |
Загрузка ...
|
|
| B14 | GB/T782 | Hexagon bolt |
Загрузка ...
|
|
| B15 | GB6173-HY | Thin hexagon nut |
Загрузка ...
|
|
| B16 | GB/T898-8.8-Н Y | Stud |
Загрузка ...
|
|
| B17 | M10x95 GB/T98-8.8-H-Y | Stud |
Загрузка ...
|
|
| B18 | 160Z.11.42 | Hexagon bolt |
Загрузка ...
|
|
| B18 | M10x40 | Hexagon bolt |
Загрузка ...
|
|
| B18 | GB/T5783-8.8-H-Y | Hexagon bolt |
Загрузка ...
|
|
| B19 | 18GB/T856-H-Y | External lab washer |
Загрузка ...
|
|
| B20 | GB/T6171-8-H-Y | Hexagon nut |
Загрузка ...
|
|
| B21 | GB308 | Steel ball |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
