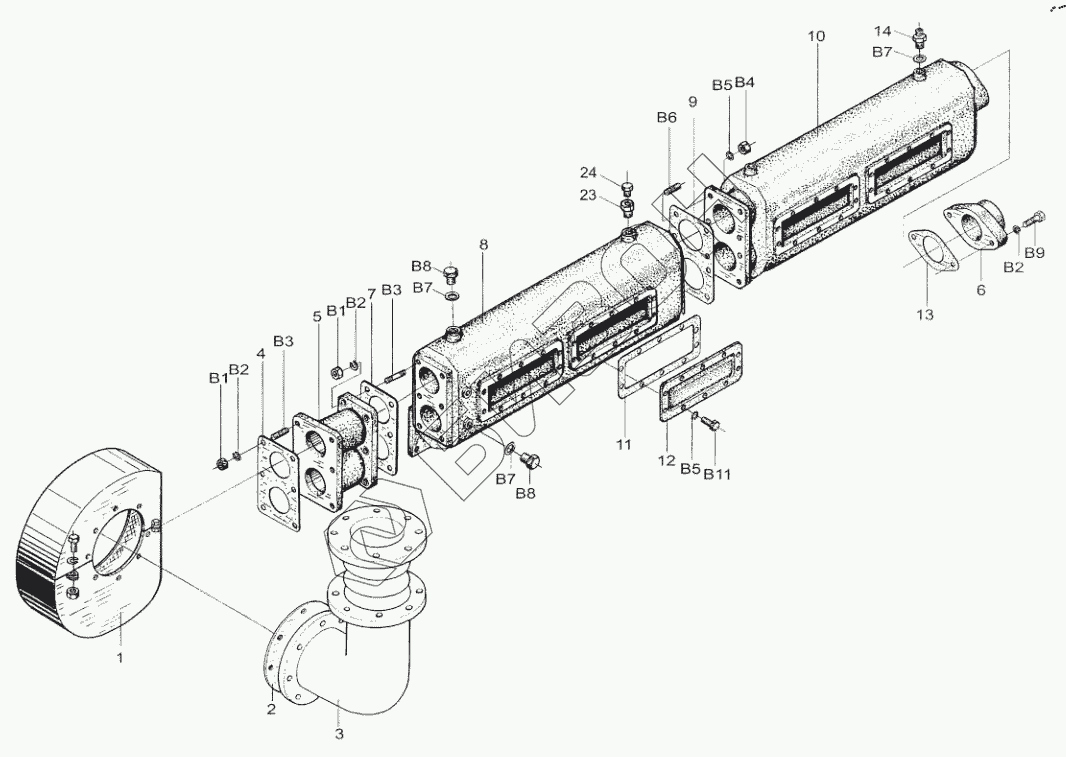

Графический каталог запасных частей к технике: Weichai R6160. Water Jacket Exhaust Manifold Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
23
24
B1
B1
B2
B2
B2
B3
B3
В4
B5
B5
B6
В7
В7
В7
В8
В8
В9
B11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 616004110200 | Turbosupercharger thermal shroud sub-assy |
Загрузка ...
|
|
| 1 | 616004120200 | Turbosupercharger thermal shroud sub-assy |
Загрузка ...
|
|
| 1 | 616004170100 | Turbosupercharger thermal shroud sub-assy |
Загрузка ...
|
|
| 1 | 616004170200 | Turbosupercharger thermal shroud sub-assy |
Загрузка ...
|
|
| 2 | 160Z.04.19 | Gasket |
Загрузка ...
|
|
| 3 | 6160ZC5.04.30 | Air exhaust espansion pie sub-assy |
Загрузка ...
|
|
| 4 | 160Z.04.18 | Casket |
Загрузка ...
|
|
| 5 | 616004010013 | Air exhaust pipe |
Загрузка ...
|
|
| 5 | 616004030008 | Air exhaust pipe. |
Загрузка ...
|
|
| 5 | 616004120001 | Air exhaust pipe |
Загрузка ...
|
|
| 6 | 616004030004 | Connector |
Загрузка ...
|
|
| 6 | 160Z.04.15 | Connector |
Загрузка ...
|
|
| 7 | 616004010014 | Gasket |
Загрузка ...
|
|
| 8 | 616004030007 | Exhaust pipe |
Загрузка ...
|
|
| 9 | 616004030002 | Gasket |
Загрузка ...
|
|
| 10 | 616004030006 | Exhaust pipe |
Загрузка ...
|
|
| 11 | 616004010006 | Gasket |
Загрузка ...
|
|
| 12 | 616004010007 | Cover |
Загрузка ...
|
|
| 13 | 160A.04C.06 | Casket |
Загрузка ...
|
|
| 14 | 160A.54.05 | Connector |
Загрузка ...
|
|
| 15 | 616004110001 | Air exhaust pipe |
Загрузка ...
|
|
| 15 | 616004160001 | Air exhaust pipe |
Загрузка ...
|
|
| 15 | 616004150001 | Air exhaust pipe |
Загрузка ...
|
|
| 16 | 616004010012 | Exhaust pipe |
Загрузка ...
|
|
| 17 | 616004010011 | Exhaust pipe |
Загрузка ...
|
|
| 18 | 160A.53.04 | Casket |
Загрузка ...
|
|
| 19 | 160A.04C.09 | Casket |
Загрузка ...
|
|
| 20 | 160A.04C.11 | Cover plate |
Загрузка ...
|
|
| 21 | 160A.54.08 | Casket |
Загрузка ...
|
|
| 22 | 160A.04С.13 | Pipe |
Загрузка ...
|
|
| 22 | 160.A.04C.12 | Pipe |
Загрузка ...
|
|
| 23 | 160Z.04.01 | Seat |
Загрузка ...
|
|
| 24 | 16.Z.04.02 | Screw |
Загрузка ...
|
|
| B1 | M10 GB/T6170-8-H-Y | Hexagon nut |
Загрузка ...
|
|
| B2 | 10 GB/T93 | Spring washer |
Загрузка ...
|
|
| B3 | М10х25 GB/T898-8.8-H-Y | Stud |
Загрузка ...
|
|
| В4 | M8 GB/T6170-8-11-Y | Hexagon nut |
Загрузка ...
|
|
| B5 | 8 GB/T93 | Spring washer |
Загрузка ...
|
|
| B6 | М8 х 25 GB/T898-8.8-H-Y | Stud |
Загрузка ...
|
|
| В7 | 160А.13.36 | Copper washer |
Загрузка ...
|
|
| В8 | 160А.22.103 | Hexagon plug |
Загрузка ...
|
|
| В9 | M10x25GB/T5783 | Hexagon bolt |
Загрузка ...
|
|
| B10 | М 10x30 CB/T898-8.8-H-Y | Stud |
Загрузка ...
|
|
| B11 | М8 х 20 GB/T5783 | Hexagon bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
