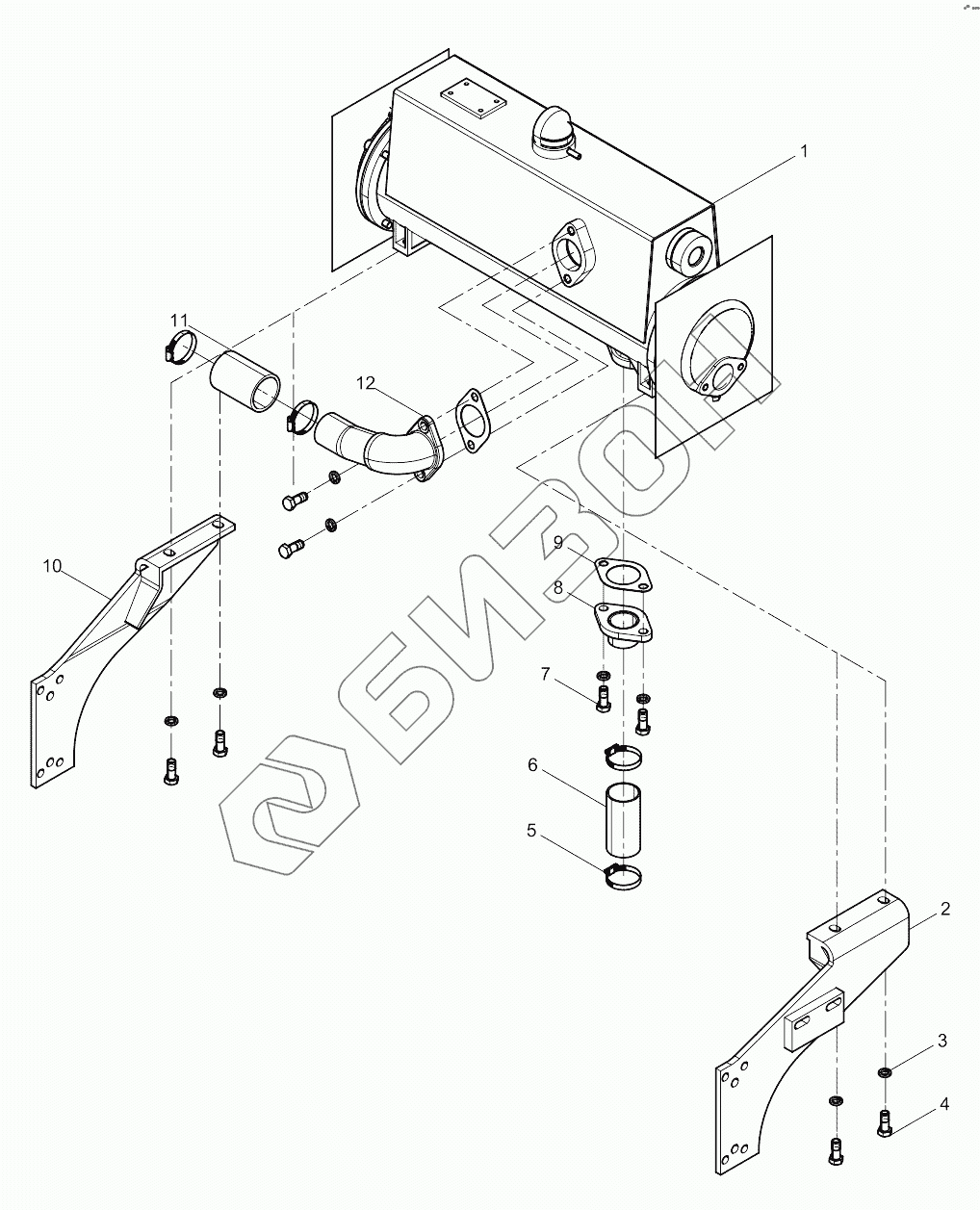

Графический каталог запасных частей к технике: Weichai WD10 DHD10C0009. Heat exchanger assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 612600140310Y Heat exchanger
Загрузка ...
2 612600140216 Left bracket
Загрузка ...
3 90003931142 Spring washer
Загрузка ...
4 90003802627 Болт
Загрузка ...
5 90003989308 Хомут рукава
Загрузка ...
6 61000060237 Резиновая труба
Загрузка ...
7 90011270017 Hexagon bolt, full thread
Загрузка ...
8 612600140023 Water outlet pipe
Загрузка ...
9 612600140024 Gasket
Загрузка ...
10 612600140186 Right bracke of water tank
Загрузка ...
11 615T1110060 Coolant Connecting Rubber Pipe
Загрузка ...
12 612600140019 Water outlet pipe
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
