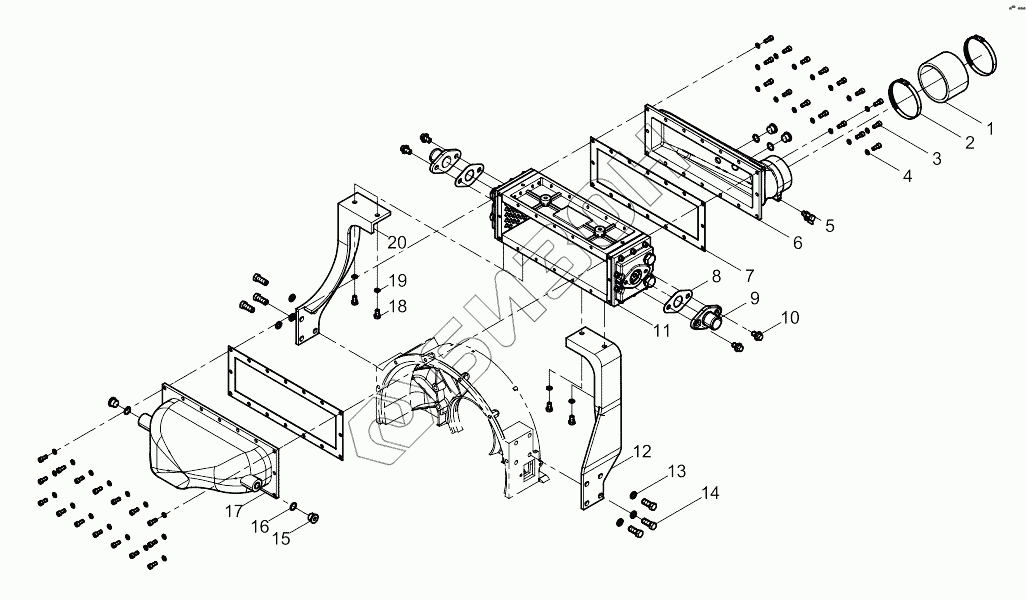

Графический каталог запасных частей к технике: Weichai WD10 DHD10C0009. Intercooler assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 61568C120006 | Air Connecting Rubber Pipe |
Загрузка ...
|
|
| 2 | 90003989319 | Clamp |
Загрузка ...
|
|
| 3 | 90003862427 | Винт |
Загрузка ...
|
|
| 4 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 170Z.21.112 | Straight Nozzle Drain Plug |
Загрузка ...
|
|
| 6 | 612600120213 | Air outlet cover of intercooler |
Загрузка ...
|
|
| 7 | 61568C120007 | Air inlet/outlet cover gasket |
Загрузка ...
|
|
| 8 | 61568C19002 | Seawater flange gasket |
Загрузка ...
|
|
| 9 | 61568C19001 | Seawater flange |
Загрузка ...
|
|
| 10 | 612600114376 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 11 | 612600120074Y | Air cooler core assembly |
Загрузка ...
|
|
| 12 | 612600120020 | Intercooler bracket |
Загрузка ...
|
|
| 13 | 90014010003 | Single Coil Spring Lock Washer, Normal Type |
Загрузка ...
|
|
| 14 | 100GF.22 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 90003960005 | Hexagon plug |
Загрузка ...
|
|
| 16 | 90003098029 | Шайба |
Загрузка ...
|
|
| 17 | 61568C120001 | Air inlet cover of intercooler |
Загрузка ...
|
|
| 18 | 90003802511 | Болт |
Загрузка ...
|
|
| 19 | 90003931122 | Шайба |
Загрузка ...
|
|
| 20 | 612600120021 | Intercooler bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
