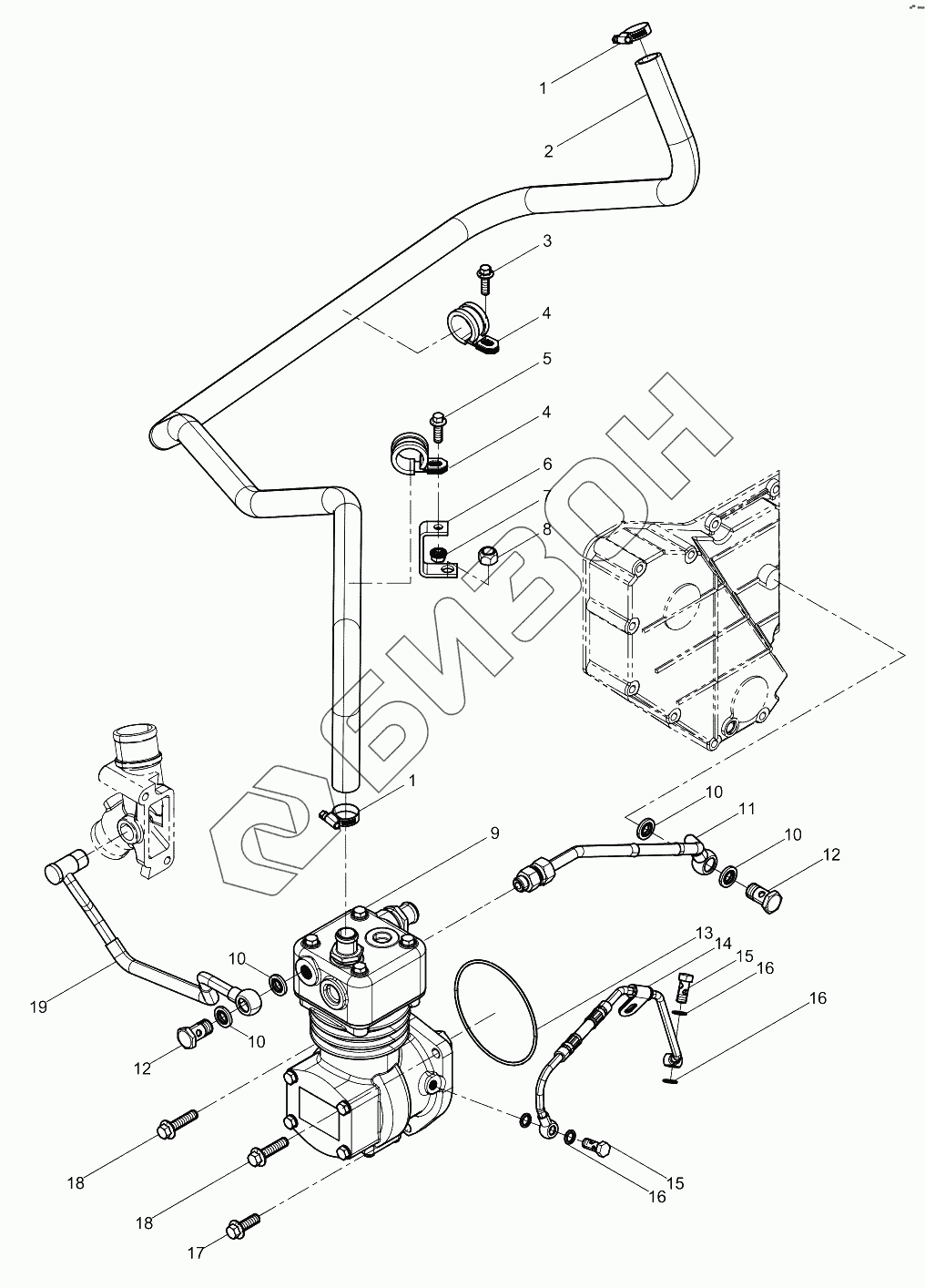

Графический каталог запасных частей к технике: Weichai WD10G220E22. Air compressor
1
1
2
3
4
4
5
6
7
8
9
10
10
10
10
11
12
12
13
14
15
15
16
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90003989340 | Хомут стяжной |
Загрузка ...
|
|
| 2 | 612600130540 | Air Connecting Rubber Pipe |
Загрузка ...
|
|
| 3 | 90011430040 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 4 | 612600111644 | Pipe clip assembly |
Загрузка ...
|
|
| 5 | 90011430001 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 6 | 612600012884 | Bracket plate |
Загрузка ...
|
|
| 7 | 612600061719 | Hexagon Flange Nut |
Загрузка ...
|
|
| 8 | 90003888453 | Гайка заклёпная |
Загрузка ...
|
|
| 9 | 612600130623 | Air compressor assembly |
Загрузка ...
|
|
| 10 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 11 | 612600130500 | Water inlet pipe of air compressor |
Загрузка ...
|
|
| 12 | 90003962627 | Болт полый |
Загрузка ...
|
|
| 13 | 30800010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 612600130326 | Oil pipe of air compressor assembly |
Загрузка ...
|
|
| 15 | 612600130333 | Hollow bolt |
Загрузка ...
|
|
| 16 | 612600080246 | Seal washer |
Загрузка ...
|
|
| 17 | 90011430017S | Hexagon Flange Bolt |
Загрузка ...
|
|
| 18 | 90011430032 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 19 | 612600130533 | Water return pipe of air compressor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
