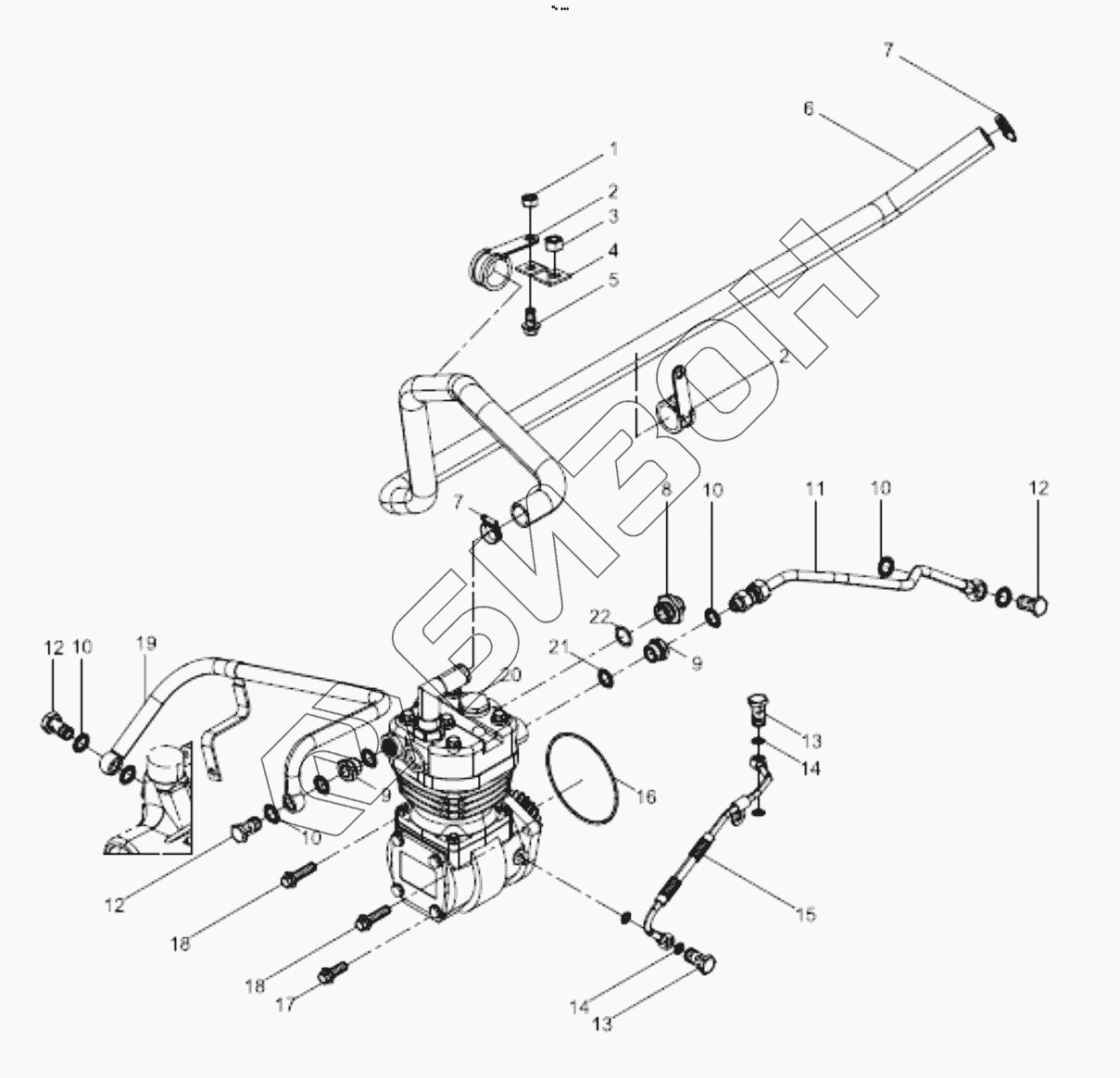

Графический каталог запасных частей к технике: Weichai WD12.420. Air compressor group
1
2
2
3
4
5
6
7
7
8
9
9
10
10
10
10
11
12
12
12
13
13
14
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90012210003 | Гайка |
Загрузка ...
|
|
| 2 | 612600112639 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 3 | 90012210005 | Hexagon nut |
Загрузка ...
|
|
| 4 | 612600130371 | Bracket |
Загрузка ...
|
|
| 5 | 90011430007 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 6 | 612600130370 | Air connecting rubber pipe |
Загрузка ...
|
|
| 7 | 90003989301 | Хомут шланга |
Загрузка ...
|
|
| 8 | 612600130270 | Exhaust pipe nipple |
Загрузка ...
|
|
| 9 | 99100360161 | Штуцер |
Загрузка ...
|
|
| 10 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 11 | 612600130603 | Water inlet pipe of air compressor |
Загрузка ...
|
|
| 12 | 90003962627 | Болт полый |
Загрузка ...
|
|
| 13 | 612600130333 | Hollow bolt |
Загрузка ...
|
|
| 14 | 612600080246 | Seal washer |
Загрузка ...
|
|
| 15 | 612600130377 | Oil pipe of air compressor assembly |
Загрузка ...
|
|
| 16 | 30800010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 90011430017S | Hexagon Flange Bolt |
Загрузка ...
|
|
| 18 | 90011430032 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 19 | 612600130472a | Water return pipe assembly of air compressor |
Загрузка ...
|
|
| 20 | 612600131109 | Air compressor assembly |
Загрузка ...
|
|
| 21 | 13023364 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 22 | 612600130037 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
