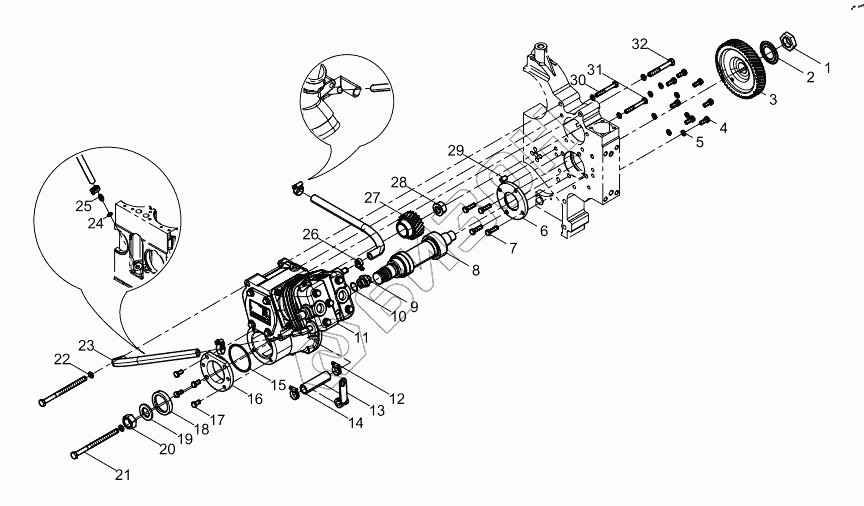

Графический каталог запасных частей к технике: Weichai WD615 (DH615Q1890). Air Compressor Group
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 612600130045 | Hexagon nut |
Загрузка ...
|
|
| 2 | 612600130073 | Уплотнитель |
Загрузка ...
|
|
| 3 | AZ1560130064 | Шестерня |
Загрузка ...
|
|
| 4 | 90003802419 | Винт (под угольник) |
Загрузка ...
|
|
| 5 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 61500080165 | Пластина |
Загрузка ...
|
|
| 7 | 90003802432S | Hexagon bolt |
Загрузка ...
|
|
| 8 | 612600130124 | Приводной вал в сборе |
Загрузка ...
|
|
| 9 | 612600130192 | Air outlet nipple of air compressor |
Загрузка ...
|
|
| 10 | 612600130037 | Washer |
Загрузка ...
|
|
| 11 | 612600130184 | Air compressor |
Загрузка ...
|
|
| 12 | 90003989340 | Хомут стяжной |
Загрузка ...
|
|
| 13 | 612600130170 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 14 | 612600010308 | Air Connecting Rubber Pipe |
Загрузка ...
|
|
| 15 | 192320002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 61500130097 | Картридж сальника |
Загрузка ...
|
|
| 17 | 90003802415 | Болт |
Загрузка ...
|
|
| 18 | 90003070092 | Сальник |
Загрузка ...
|
|
| 19 | 409020045 | Шайба |
Загрузка ...
|
|
| 20 | 612600130046 | Гайка |
Загрузка ...
|
|
| 21 | 90003800569S | Hexagon bolt |
Загрузка ...
|
|
| 22 | 90003932024 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 612600130027 | Трубка резиновая |
Загрузка ...
|
|
| 24 | 612600080200 | Шайба уплотнительная |
Загрузка ...
|
|
| 25 | 612600130026 | Соединение водяной трубы воздушного компрессора водяного охлаждения и малого рабочего объема |
Загрузка ...
|
|
| 26 | 90003989300 | Хомут шланга |
Загрузка ...
|
|
| 27 | 612600130173 | Air compressor gear |
Загрузка ...
|
|
| 28 | 612600130585 | Hexagon Flange Nut |
Загрузка ...
|
|
| 29 | 90003901507 | Вкладыш |
Загрузка ...
|
|
| 30 | 90003800458 | Болт |
Загрузка ...
|
|
| 31 | 90003802466 | Hexagon bolt |
Загрузка ...
|
|
| 32 | 90003802561 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
